Rev. 0040304000 0410 стр. 13
Инструкция по монтажу и эксплуатации
Запорные клапаны - STEVI
®
405 / 460 (DN15-250)
DN125v-150v / DN200-250:
- Ослабьте гайки (поз. 11).
- Снимите сильфонную насадку (поз. 20) вместе с
корпусом сальника (поз. 38).
- Ослабьте накидную гайку (поз. 20.16) примерно
на один оборот.
- Ослабьте гайки (поз. 43).
- Поднимите корпус сильфона (поз. 20.1).
- Вытолкните зажимную втулку (поз. 26) с
помощью стержня.
- Отвинтите переходный шпиндель (поз. 25) с
затвором.
- Ослабьте гайки (поз. 20.8).
- Снимите корпус сальника (поз. 20.13).
- Выньте шпиндельный/сильфонный узел
(поз. 20.3) из корпуса сильфона (поз. 20.1).
- Соберите и просверлите новые детали.
- Замените 2 уплотнительные прокладки
(поз. 20.6), 1 прокладку (поз. 9) и 1 прокладку
(поз. 41).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 11, 20.8 и 43) и затяните
крест-накрест. (момент затяжки см. п. 7.3)
- Затяните накидную гайку (поз. 20.16), чтобы
обеспечить герметичность сальниковой
набивки (Pos. 20.10).
Внимание!
- При установке нового шпиндельного/
сильфонного узла соблюдайте
правильное положение фиксатора от
смещения. Вставьте установочный
штифт (поз. 20.9) в паз фиксатора.
Обеспечьте плавный ход!

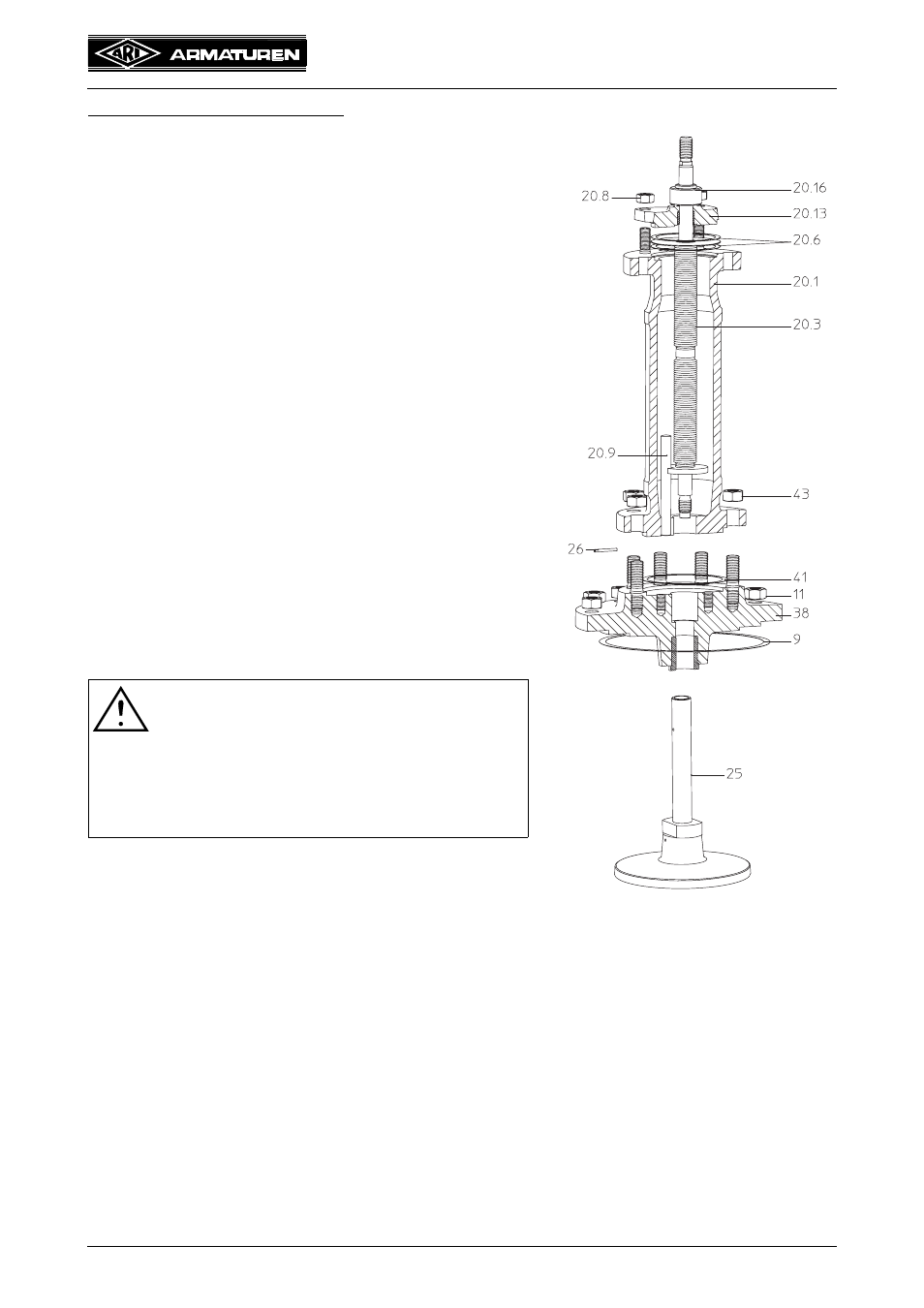

Рис. 15: BR460 DN125v-150v /
DN200-250
