288 версия программы 5.2
Нажмите: Кнопку "Домой" > кнопку "Настройка" (гаечный ключ) > кнопку "Конфигурация" (трактор)
> вкладку "Конфигурация" > выберите свою конфигурацию > кнопку "Настройка" (гаечный ключ) >
кнопку "Настройки контроллера"

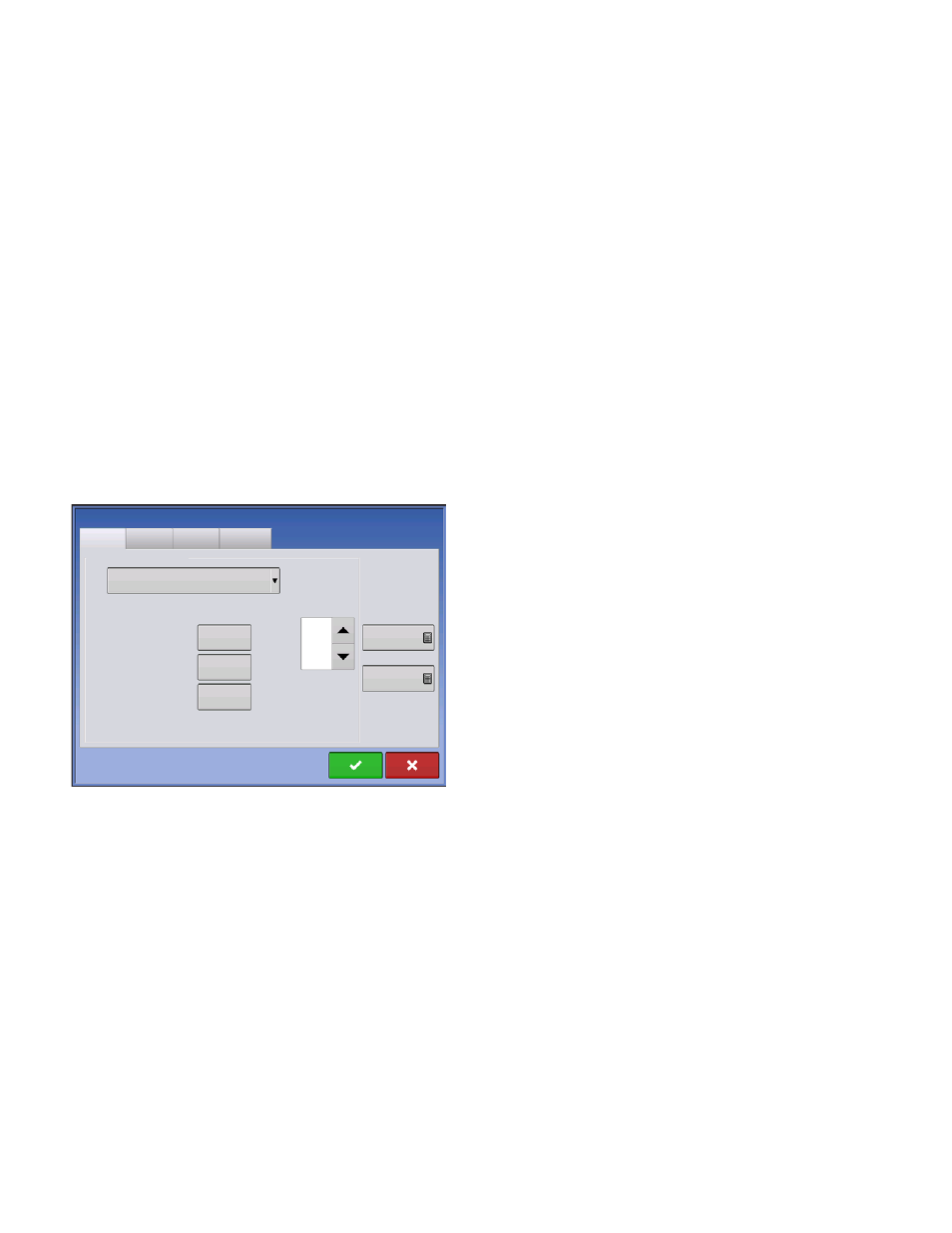

Появится окно "Настройки контроллера" с настройками каждого канала на отдельной вкладке.
Настройки в этом окне варьируются в зависимости от того, используется ли в вашем
разбрасывателе клапан управления ШИМ или сервоклапан управления. Используйте
раскрывающееся меню "Конфигурация клапана управления", чтобы выбрать соответствующую
конфигурацию для вашей машины.
Описание настроек ШИМ регулирующего клапана приводится ниже.
Описание настроек регулирующего сервоклапана приводится в Управление устройством чтения:
Регулирующий сервоклапан" на странице 289 .
Вкладка центробежного разбрасывателя появляется за вкладками каналов. Вкладка
центробежного разбрасывателя находится там, где показаны настройки скорости вентилятора.
Вкладка центробежного разбрасывателя и описание настроек скорости вентилятора приводится
в
Управление разбрасывателем: Вкладка центробежного разбрасывателя" на странице 289 .
Управление разбрасывателем: Регулирующий клапан ШИМ
• Частота ШИМ
Частота пульсации ШИМ клапана управления.
Настройку может предоставить изготовитель
клапана. Обычные установки лежат в диапазоне от
100 до 125 Гц. Значение по умолчанию равно 100.
• Усиление ШИМ
Определяет, насколько активно регулирующий
клапан реагирует на изменение нормы внесения.
Чем выше значение, тем быстрее реакция системы.
Значение по умолчанию равно 100.
• Смещение сигнала нулевого расхода
Представляет максимальный рабочий цикл, при
котором регулирующий клапан не производит
гидравлический поток из клапана ШИМ. Использование слишком большого значения смещения
сигнала нулевых об/мин может вызвать неправильное закрытие конвейера. Рекомендуемые
настройки см. в информации изготовителя клапана ШИМ. Значение по умолчанию равно 30.
• Допустимая погрешность
Определяет допустимый процент погрешности, не ведущий к изменениям норм расхода. 2% - 3%
является нормальным диапазоном установок зоны нечувствительности.
- Слишком низкое заданное значение настройки может вызвать в системе управления продуктом
непрерывную корректировку намеченной нормы внесения.
- Слишком высокое значение настройки вызовет чрезмерную погрешность внесения продуктов.
• Калибровка частоты вращения вала
Значение калибровки представляет собой количество импульсов, соответствующих одному обороту
дозирующей системы управления нормой внесения.
Управление разбрасывателем
Канал 1 Канал 2
Конфигурация клапанов регулирования
ШИМ
Канал 3
Центробежный
Частота ШИМ
Усиление ШИМ
Смещение сигнала
100
100
30
2 %
Допустимая
погрешность Калибровка
скорости вала
180 имп./об.
Макс. скорость
60 об/мин
нулевого расхода
разбрасывател
