200 версия программы 5.2

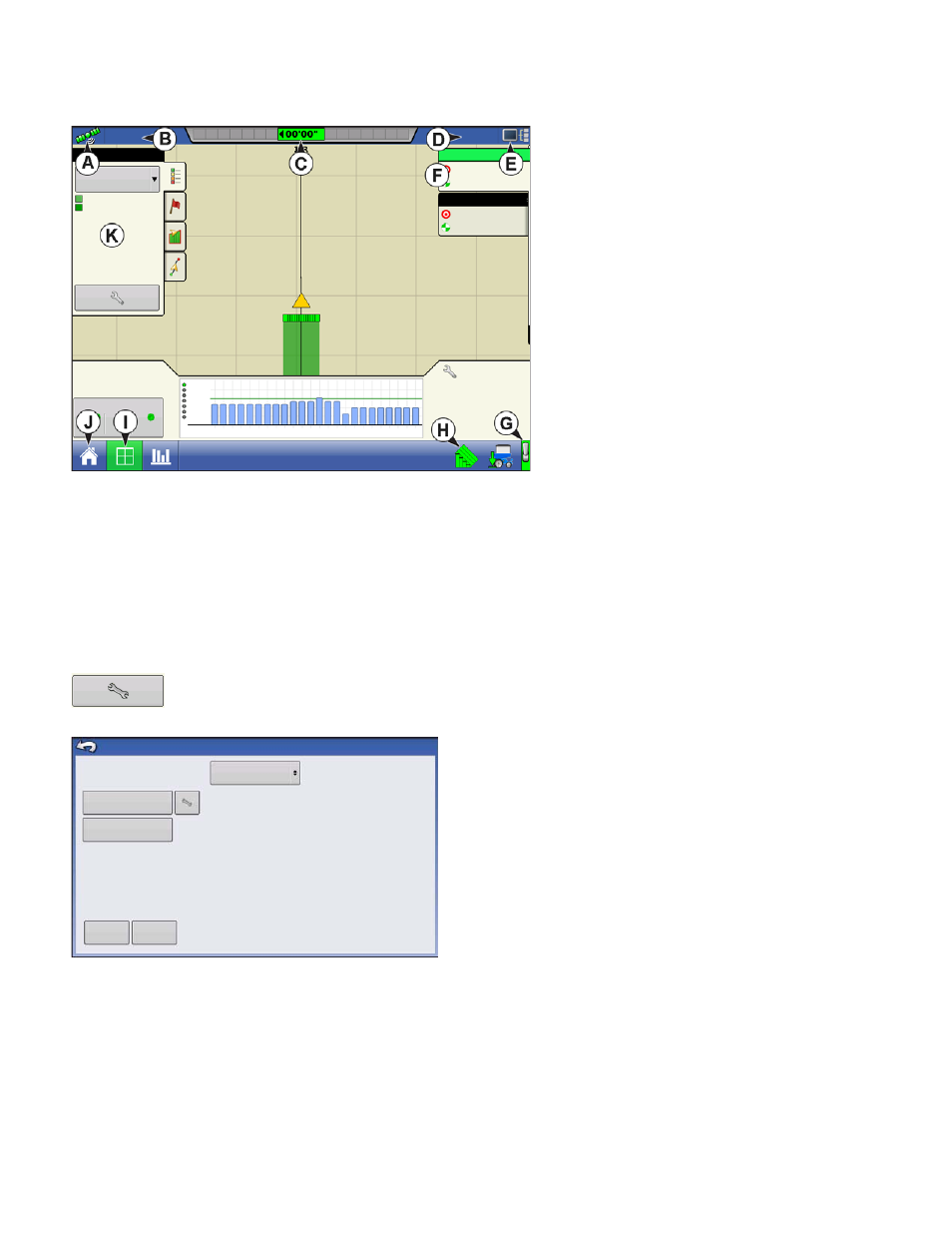

О
КНО
"К
АРТА ПОСЕВА
" - "М
АСШТАБ ФРАГМЕНТА
"
• (A) Состояние GPS
• (B) Общая площадь поля в акрах
• (C) Экранная световая полоса
• (D) Скорость хода
• (E) Кнопка "Диагностика"
• (F) Вкладка "Продуктивность"
(Сорт)
• (G) Кнопка "Состояние
регистрации"
• (H) AutoSwath
• (I) Кнопка "Вид карты"
• (J) Кнопка "Домой"
• (K) Легенда карты (сорта)
Когда окно "Карта" показана в представлении "Масштаб фрагмента", пиктограмма транспортного
средства выглядит в виде золотистого треугольника, а не стрелки.
В
ЫБОР ЛЕГЕНДЫ
Во время посевных работ в окне "Карта" отображается два типа элементов в "Легенде".
"Покрытие" и "Сорта". Доступ к параметру "Легенда сорта" осуществляется только в
представлении "Масштаб участка".
Кнопка "Настройка легенды" на вкладке "Легенда карты" инструментов картирования
открывает окно "Выбор легенды".
Используйте раскрывающееся меню в верхней
части для выбора продукта. Выберите один из
следующих элементов:
• Нажмите "Покрытие" для отображения площади,
где продукт уже внесен.
• Нажмите "Сорта" для отображения карты сортов
поля, на которой показаны места посадки конкретных
сортов. Цвета, отображенные на карте сортов, можно
редактировать. Для получения дополнительной
информации см.
"Настройка легенды" ниже.
• При использовании системы SeedCommand
(управление нормой) нажмите "Норма" для отображения параметра "Легенда нормы" в
инструментах картирования. Карта нормы показывает фактическую норму внесения/высева. Это
условное обозначение можно изменить. Для получения дополнительной информации см.
Настройки легенды" на странице 56 .
• Нажмите "Очистить карту" для безвозвратного удаления всех зарегистрированных данных
активной полевой работы
14568
14568
сем/га
12900
1290
8
км/ч
C1291
C1966
Сорта
Кукуруза
C1291
C1291
1
16
га
Густота: 12900 сем/га Расстояние: 15 см
Приводы сеялки (об/мин)
Настройки
3
37
Прижимная сила
Передковое колесо: 89 кг
Прижимная сила: 89 кг
2 4 6 8 10 12 14 16 18 20 22 24
120 %
100 %
60 %
80 %
92M54
Сорта
Покрытие
Очистить
Вес
Справочная
Выбор легенды
карту
карта
