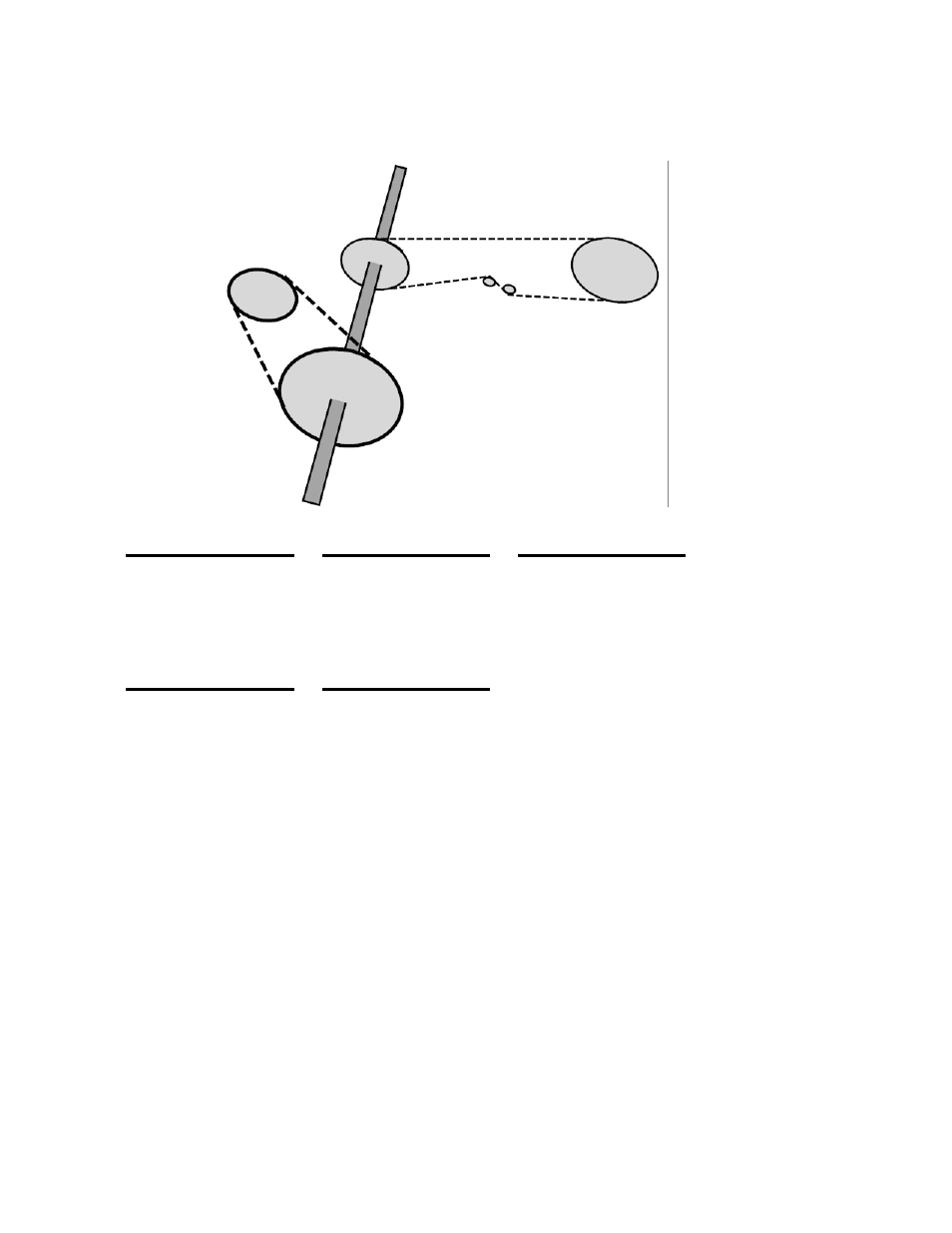

Чертеж передаточного отношения - для комбинации из нескольких приводов
Настройка привода нормы высева семян (вычисление передаточного числа для сочетания из
нескольких приводов)
Установить десятичную запятую на ближайшее значение с расхождением 0,001 для обеспечения
точных результатов.
Пример процедуры расчета соотношения семян
Пример, приведенный ниже, предполагает наличие одного приводного двигателя сеялки. На шаге
5 отмечено, что настоящий процесс проводится в несколько этапов при наличии нескольких
шаговых приводов двигателя.
1. Начиная с двигателя нормы высева семян, подсчитайте количество зубьев на ведущем
зубчатом колесе. Затем подсчитайте количество зубьев на ведомом зубчатом колесе.
2. Разделите количество зубьев ведомого зубчатого колеса на количество зубьев ведущего
зубчатого колеса. Получится отношение для двигателя нормы высева семян.
3. Повторите процесс для всех сочетаний зубчатых колес в приводной системе.
4. Умножьте отношение для двигателя нормы высева семян на отношения других сочетаний
зубчатых колес.
29
X
28
=
812
= /2,3743
18 19 342
Ведомый/ведущий 1 X Ведомый/ведущий 2 = Передаточное число
Шестерня привода
сеялки
X
Вал расходомера
семян
= Передаточное число
Мотор нормы
высева семян
Вал привода сеялки
Ведомый/ведущий 1 X Ведомый/ведущий 2
Шестерня привода
вала сеялки

(ведущий) (шестерня 
с 19 зубьями)
Шестерня привода вала
сеялки (ведомый) (шестерня
с 29 зубьями)
Шестерня привода вала
сеялки (ведомый)
(шестерня с 28 зубьями)
Привод
Передаточное
число 1
Число привода 2
Мотор нормы 
высева семян
(ведущий)

(шестерня с 
18 зубьями)
