4 НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ
RUS
РУССКИЙ RS-232C с кабелем RS-232C (устаревшие модели)
Тип гнезда для телефона
Установить ID
Установка идентификатора. « Реальное соответствие данных » на стр.6
1 Для доступа к главным меню нажмите кнопку SETTINGS.
2 С помощью кнопок навигации выберите УСТАНОВКИ и нажмите кнопку OK.
3 С помощью кнопок навигации перейдите к элементу УСТАНОВИТЬ ID и нажмите OK.
4 Перейдите влево или вправо для установки ID, а затем выберите ЗАКРЫТЬ. Значения могут
быть в диапазоне от 1 до 99.
5 После завершения н ажмите EXIT.
- Этот тип соединения используется только для следующих моделей: 55/47/39LN5450-UA,
55/50/47/42LN5400-UA, 42/39/32LN5300-UA и 37/32LN530B-UA.
- Этот тип соединения используется только для следующих моделей: 60PN6550-UA, 50/60PN6500-
UA, 50/60PN5300-UF, и 42/50PN4500-UA.
y Необходимо приобрести переходник с телефонного кабеля на RS-232 для подключения ПК к
телевизору, специальный тип которого указан в руководстве.
* Для других моделей устанавливайте соединение через порт USB.
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV) (PC)
(TV) (PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV) (PC)
(TV) (PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2

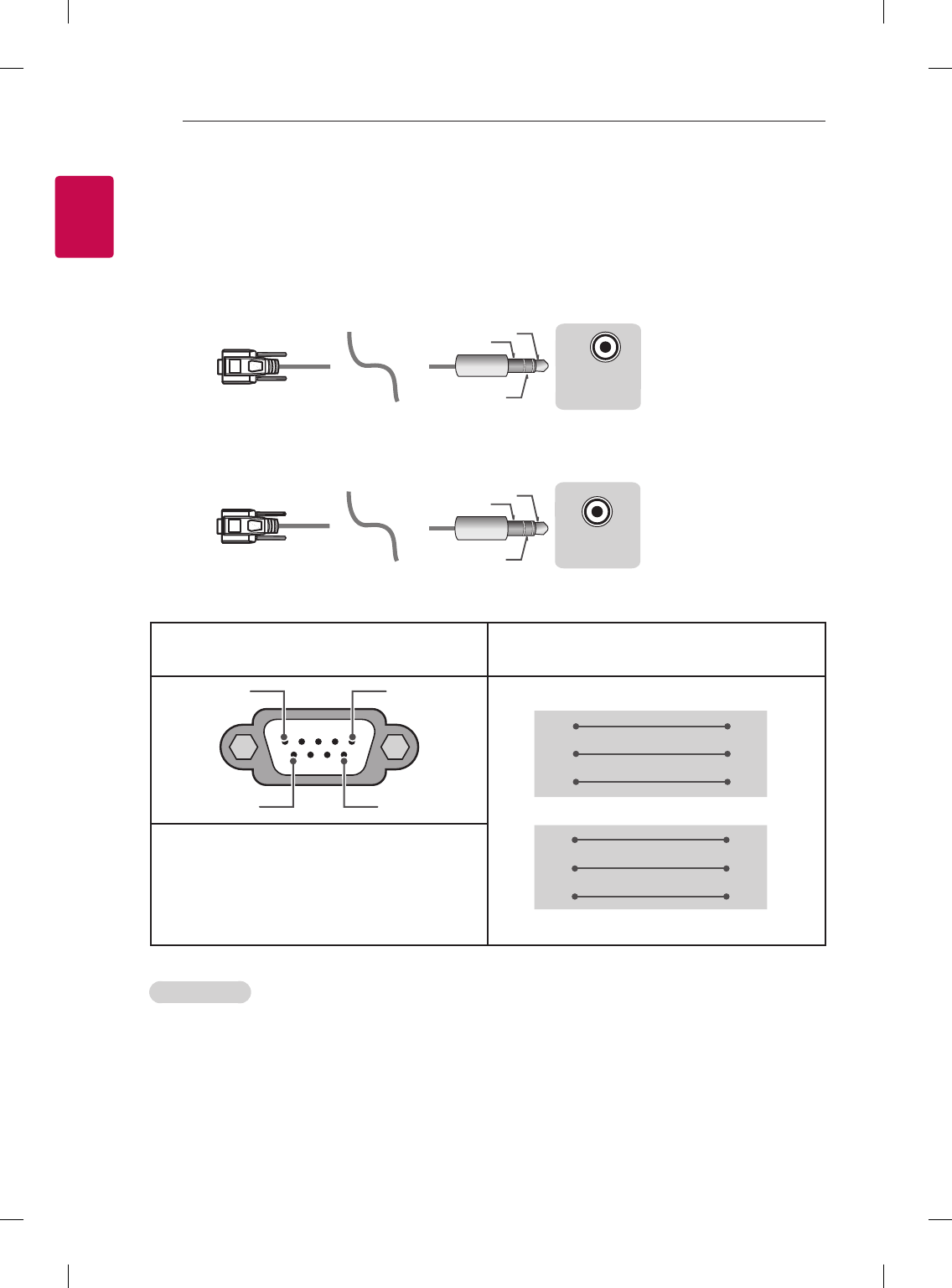

Компьютер пользователя Конфигурации RS-232C
Конфигурации с 3 проводами (нестандартный кабель)
1
6
5
9
PC TV
RXD 2 2 TXD
TXD 3 1 RXD
GND 5 3 GND
OR
RXD 3 2 TXD
TXD 2 1 RXD
GND 5 3 GND
D-Sub 9
Телефон
RS-232C
(Последовательный порт)
