A-15 MAKING CONNECTIONS

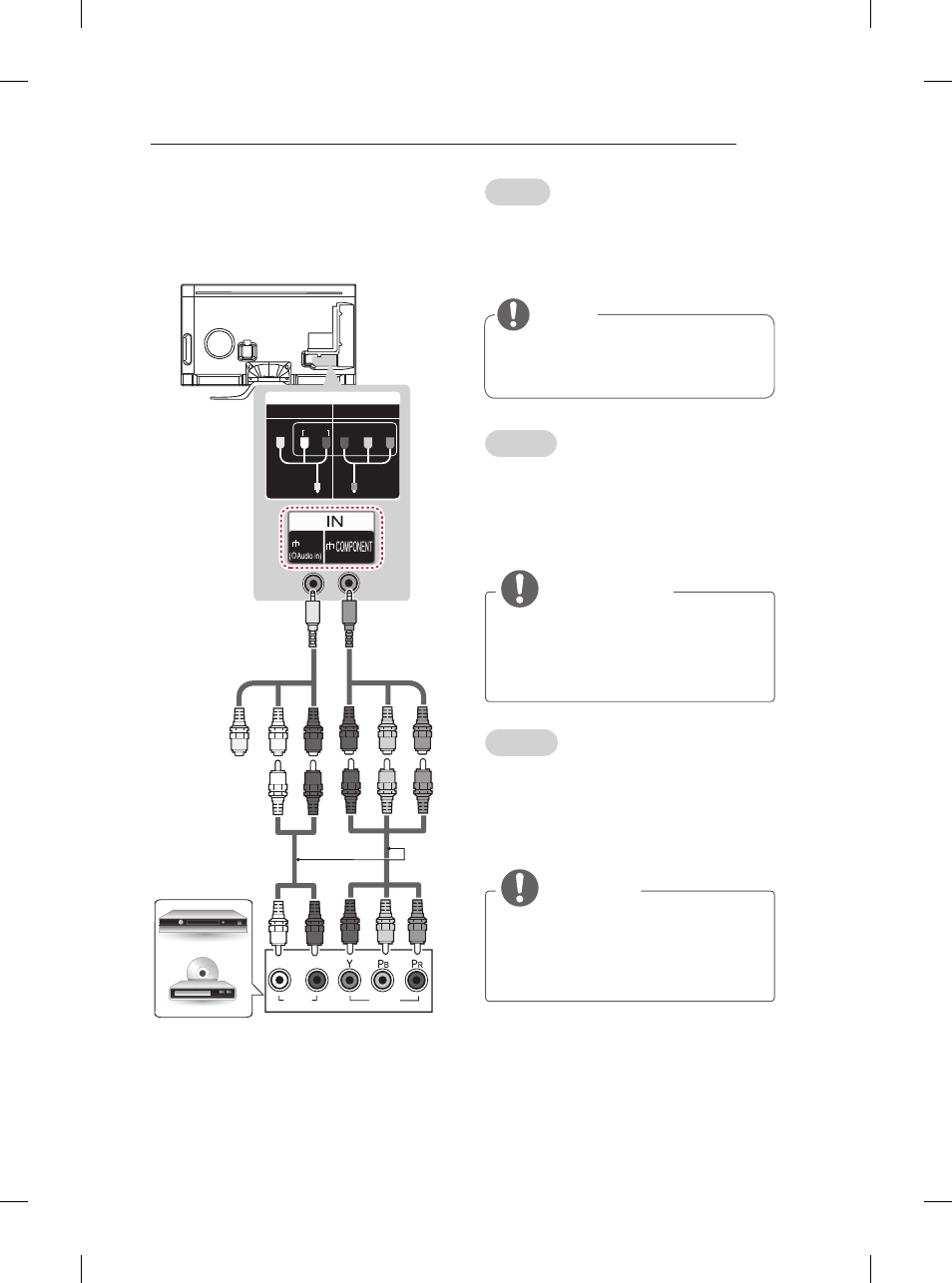

Component connection
VIDEO AUDIO
L R
IN
COMPONENT
Y P
B
AUDIO
AV2
P
R
VIDEO
AV2
GREEN BLUE RED RED WHITE
DVD / Blu-Ray /
HD Cable Box
GREEN
GREEN
BLUE
BLUE
RED
RED
RED
RED
WHITE
WHITE
YELLOW
(Use the com-
posite video
cable provided.)
(*Not
Pro-
vided)
GREEN YELLOW
(Use the
component
video cable
provided.)
y If cables are not installed correctly, it
could cause this image to display in
black and white or with distorted colours.
NOTE
Русский
Передача аналоговых видео- и
аудиосигналов от внешнего устройства
на телевизор. Подключите внешнее
устройство к телевизору с помощью
компонентного кабеля, как показано на
следующем рисунке.
ПРИМЕЧАНИЕ
y При неправильном подключении
кабелей изображение может
быть черно-белым или иметь
искаженный цвет.
Қазақша
Аналогтық бейне және аудио
сигналдарын сыртқы құрылғыдан
теледидарға жібереді. Сыртқы құрылғы
мен теледидарды суретте
көрсетілгендей етіп құрама кабельмен
жалғаңыз.
ЕСКЕРТПЕ
y Егер кабельдер дұрыс
орнатылмаса, бейне қара және ақ
түсте немесе бұрмаланған түсте
көрсетілуі мүмкін.
Transmits analogue video and audio
signals from an external device to the TV.
Connect the external device and the TV
with a component gender cable as shown.
English
