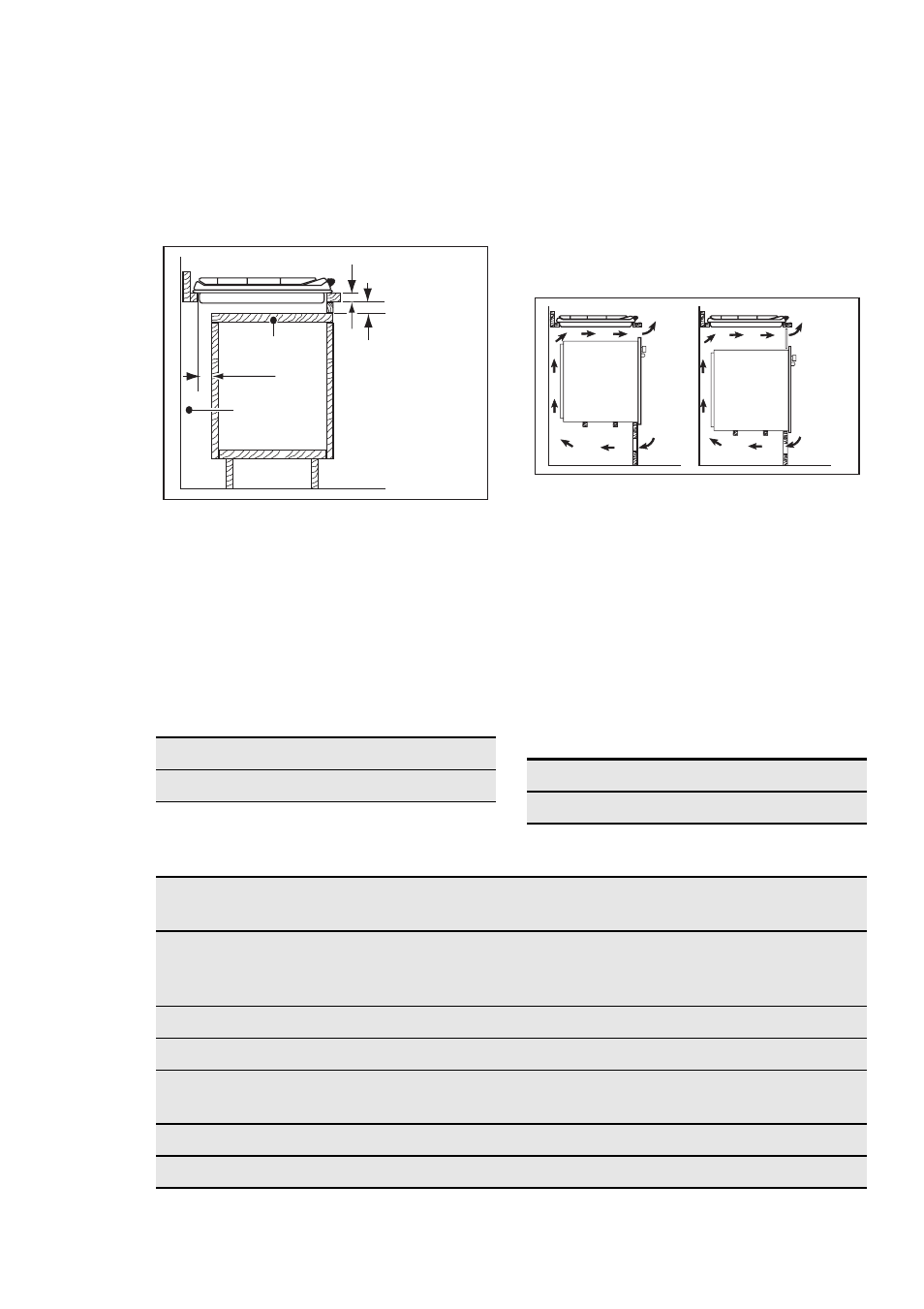

8.7 Возможности встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной пане‐
лью, должна легко сниматься для обеспече‐
ния доступа к узлам, нуждающимся в техниче‐
ском обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A) Съемная панель
B) Пространство для подключения проводов
Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель должны
соответствовать указанным, в кухонном шка‐
фу должны быть предусмотрены вентиля‐
ционные отверстия для постоянного притока
воздуха. Из соображений безопасности, а так‐
же для упрощения процедуры извлечения ду‐
хового шкафа из шкафа, электрические сое‐
динения для варочной панели и духового
шкафа должны быть выполнены раздельно.
50 cm 2
360 cm 2 180 cm 2
120 cm 2
9. ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры варочной панели
Ширина: 290 мм
Длина: 520 мм
Размеры выреза для варочной
поверхности
Ширина: 270 (0/+1) мм
Длина: 490 (0+1) мм
Тепловая мощность
Горелка с тройным рассека‐
телем
3.8 кВт
ОБЩАЯ МОЩНОСТЬ: G20 (2H) 20 мбар = 3.8 кВт
G30/G31 (3B/P) 30/30 мбар = 276 г/час
G20 (2H) 13 мбар = 4 кВт
Электропитание: 230 В ~ 50 Гц
Категория: II2H3B/P
Подключение к газовой ма‐
гистрали:
G 1/2"
Подвод газа: G20 (2H) 20 мбар
Класс прибора: 3
