• Įsitikinkite, kad, įrengus prietaisą, elektros lai‐
do kištuką lengva pasiekti.
• Norėdami išjungti prietaisą, netraukite už elek‐
tros laido. Traukite paėmę už kištuko.
• Kyla gaisro rizika, kai prietaisas prijungtas prie
ilginamojo laido, adapterio ar kelių lizdų įtaiso.
Užtikrinkite, kad įžemintas prijungimas atitiktų
standartus ir taisykles.
• Neleiskite maitinimo laidui įkaisti iki aukštes‐
nės nei 90° C temperatūros.
Būtinai prijunkite mėlyną neutralų laidą prie
gnybto su „N“ raide. Prijunkite rudą (arba juodą)
fazės laidą prie gnybto su raide „L“. Fazės laidas
visada turi būti prijungtas.
8.5 Maitinimo laido keitimas
Jeigu keičiate jungiamąjį kabelį, naudokite tik
H05V2V2-F T90 arba ekvivalentiško tipo kabelį.
Naujasis kabelis būtinai privalo atitikti maitinimo
įtampą ir darbinę temperatūrą. Geltonas / žalias
įžeminimo laidas privalo būti maždaug 2 cm il‐
gesnis už rudą (arba juodą) fazės laidą.

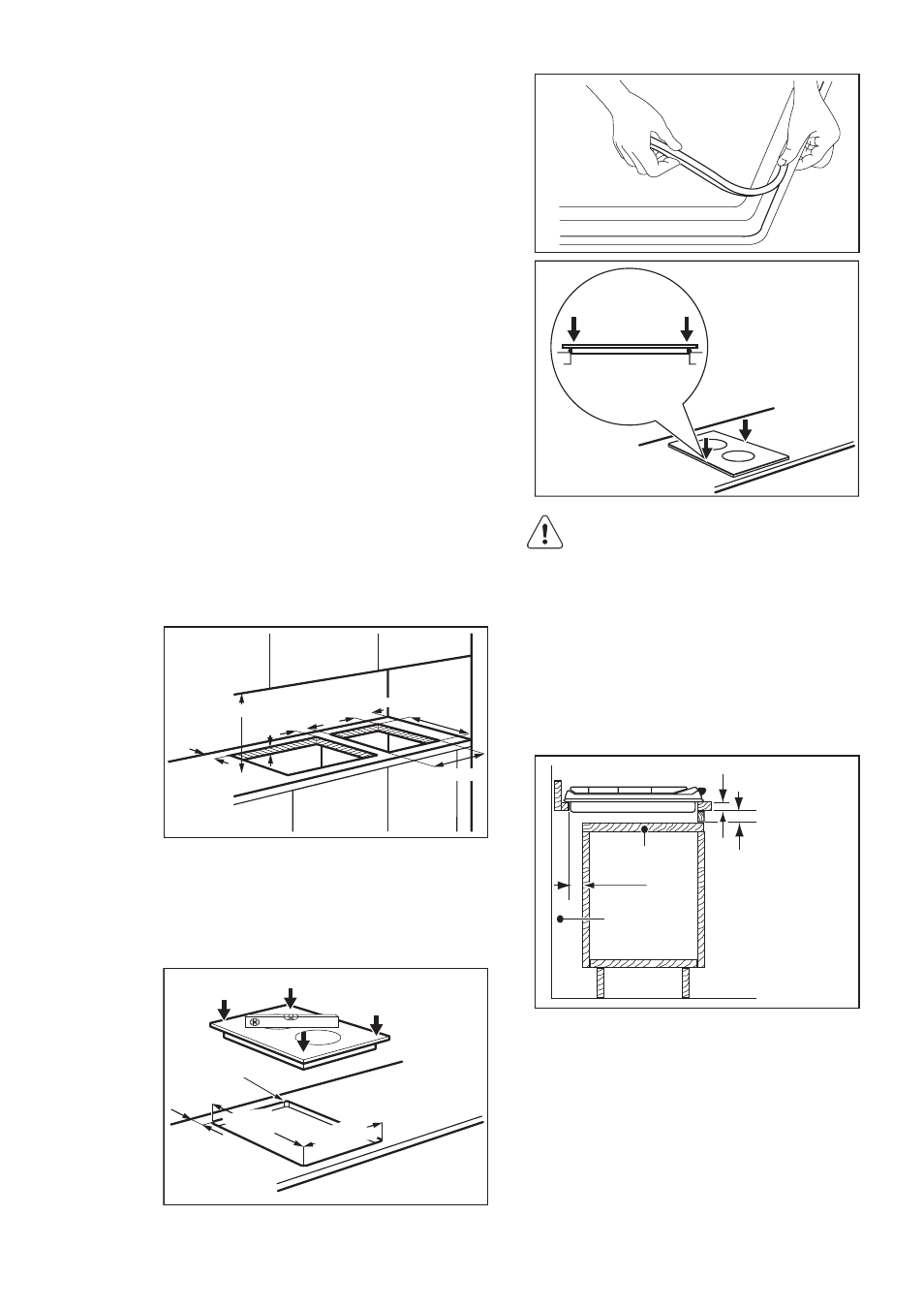

8.6 Įrengimas balduose
30 mm
55 mm
40-50 mm
min. 650 mm
490 mm
min. 450 mm
270 mm
Jeigu į vieną išpjovą norima įstatyti kelias 30 cm
pločio kaitlentes šalia viena kitos, techninės prie‐
žiūros centre galima įsigyti surinkimo rinkinį, ku‐
riame yra atraminiai kampuočiai ir papildomos
tarpinės. Atitinkama įrengimo instrukcija tiekiama
su šiuo rinkiniu.
270
+1
mm
R 5mm
min.
55mm
490
+1
mm
ATSARGIAI
Prietaisą įrenkite tik ant lygaus pavir‐
šiaus stalviršio.
8.7 Įdėjimo galimybės
Virtuvės spintelė su durelėmis
Po virykle esančią plokštę turi būti lengva nuimti
ir lengva pasiekti viryklę, jeigu prireiktų techninės
pagalbos.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Nuimama plokštė
B)
Tarpas jungtims
