ВНИМАНИЕ!

Убедитесь, что пламя не гаснет при

быстром повороте ручки из макси‐

мального в минимальное положение.

8.4 Подключение к электросети

• Проверьте, чтобы напряжение и тип элек‐

тропитания, указанные на табличке с тех‐

ническими характеристиками, соответство‐

вали напряжению и типу электропитания в

местной электросети.

• В комплект поставки прибора входит сете‐

вой кабель. Его следует оборудовать вил‐

кой, соответствующей нагрузке, указанной

на табличке с техническими данными. Убе‐

дитесь, что вилка вставлена в нужную ро‐

зетку.

• Включайте прибор только в установленную

надлежащим образом электророзетку с за‐

щитным контактом.

• Убедитесь, что после установки имеется

доступ к вилке.

• Для отключения прибора от электросети не

тяните за кабель электропитания. Всегда

беритесь за саму вилку.

• В случае подключения прибора через удли‐

нитель, переходник или тройник - суще‐

ствует опасность возгорания. Позаботьтесь

о том, чтобы подключение заземления со‐

ответствовало действующим нормам и пра‐

вилам.

• На всем протяжении сетевого кабеля ни

один из его участков не должен подвер‐

гаться нагреву более 90°C.

Убедитесь, что синий нейтральный провод

подключен к клеммной колодке с буквой «N».

Подключите коричневый (или черный) фазо‐

вый провод к контакту клеммной колодки с

буквой «L». Фазовый провод всегда должен

быть подключен.

8.5 Замена сетевого шнура

При замене сетевого шнура используйте

только специальный кабель типа H05V2V2-F

T90 или эквивалентный ему. Удостоверьтесь,

что провод имеет сечение, допускающее его

использование при данном напряжении и ра‐

бочей температуре. Желто-зеленый провод

заземления должен быть примерно на 2 см

длиннее коричневого (или черного) провода,

идущего на фазу.

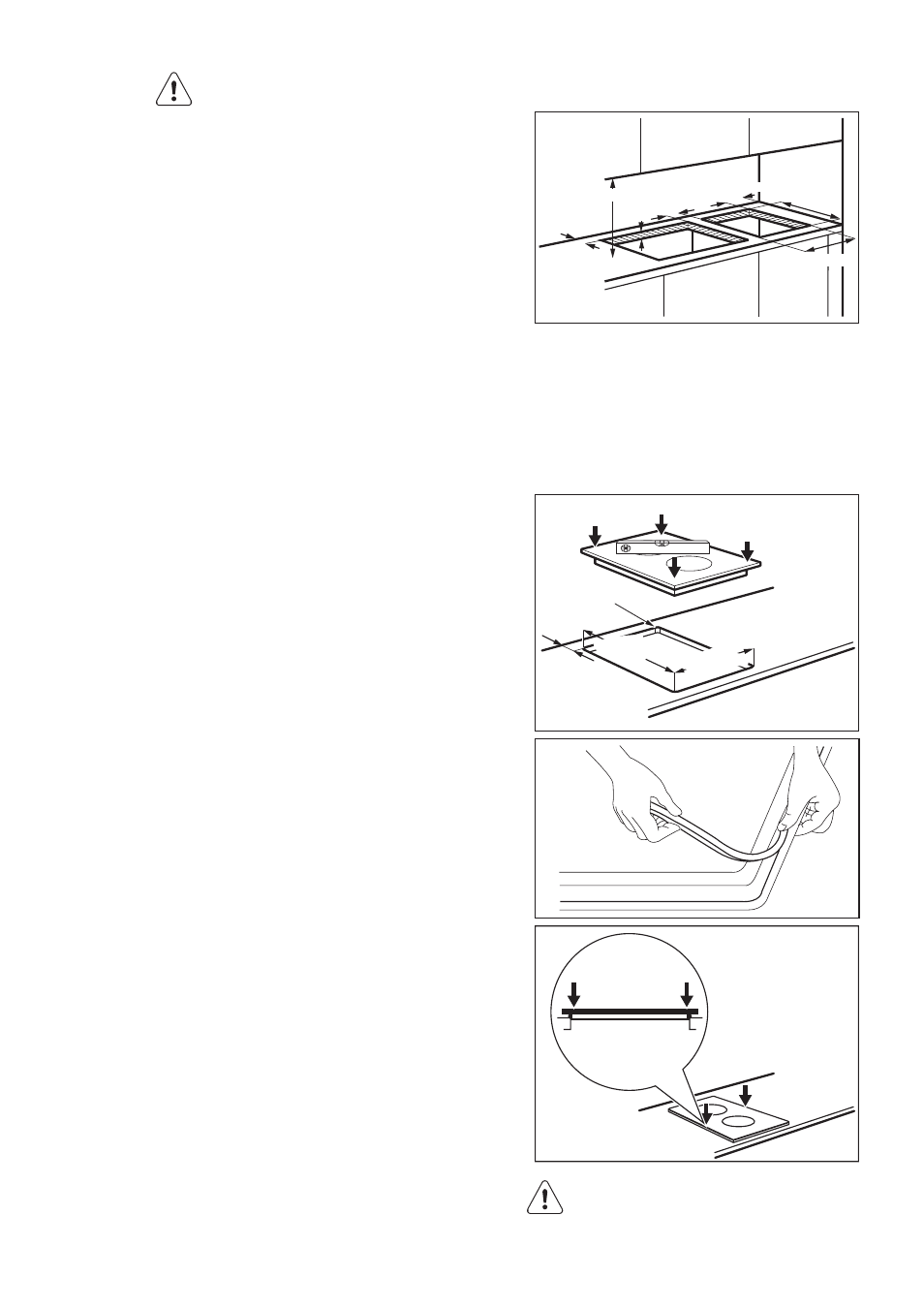

8.6 Встраивание

30 mm

55 mm

40-50 mm

min. 650 mm

490 mm

min. 450 mm

270 mm

В случае, если несколько 30 см варочных по‐

верхностей необходимо установить одну ря‐

дом с другой в одном вырезе столешницы,

можно обратиться в сервисный центр за набо‐

ром для монтажа, который включает в себя

боковую опорную скобу и дополнительные

уплотнители. Необходимые инструкции нахо‐

дятся внутри упаковки данного набора.

270

+1

mm

R 5mm

min.

55mm

490

+1

mm

ПРЕДУПРЕЖДЕНИЕ!

Варочную панель следует встраивать

только в столешницу с ровной по‐

верхностью.
