Страница 12
• Seadme ühendamisel pikendusjuhet, adapterit
või mitmikpistikut kasutades tekib tulekah‐
juoht. Jälgige, et maandus vastaks kehtivatele
nõuetele ja eeskirjadele.
• Ärge laske toitejuhtmel kuumeneda üle 90° C.
Veenduge, et sinine neutraalkaabel on ühenda‐
tud klemmiga, mille tähis on "N". Ühendage
pruun (või must) faasikaabel klemmiga, mille tä‐
his on "L". Hoidke faasikaabel alati ühendatuna.
8.5 Ühenduskaabli vahetamine
Ühenduskaabli asendamiseks kasutage ainult
H05V2V2-F T90 või teist sama tüüpi kaablit.
Veenduge, et kaabli ristlõige vastab pingele ja
töötemperatuurile. Kollane/roheline maandusjuhe
peab olema ligikaudu 2 cm pikem kui pruun (või
must) faasijuhe.

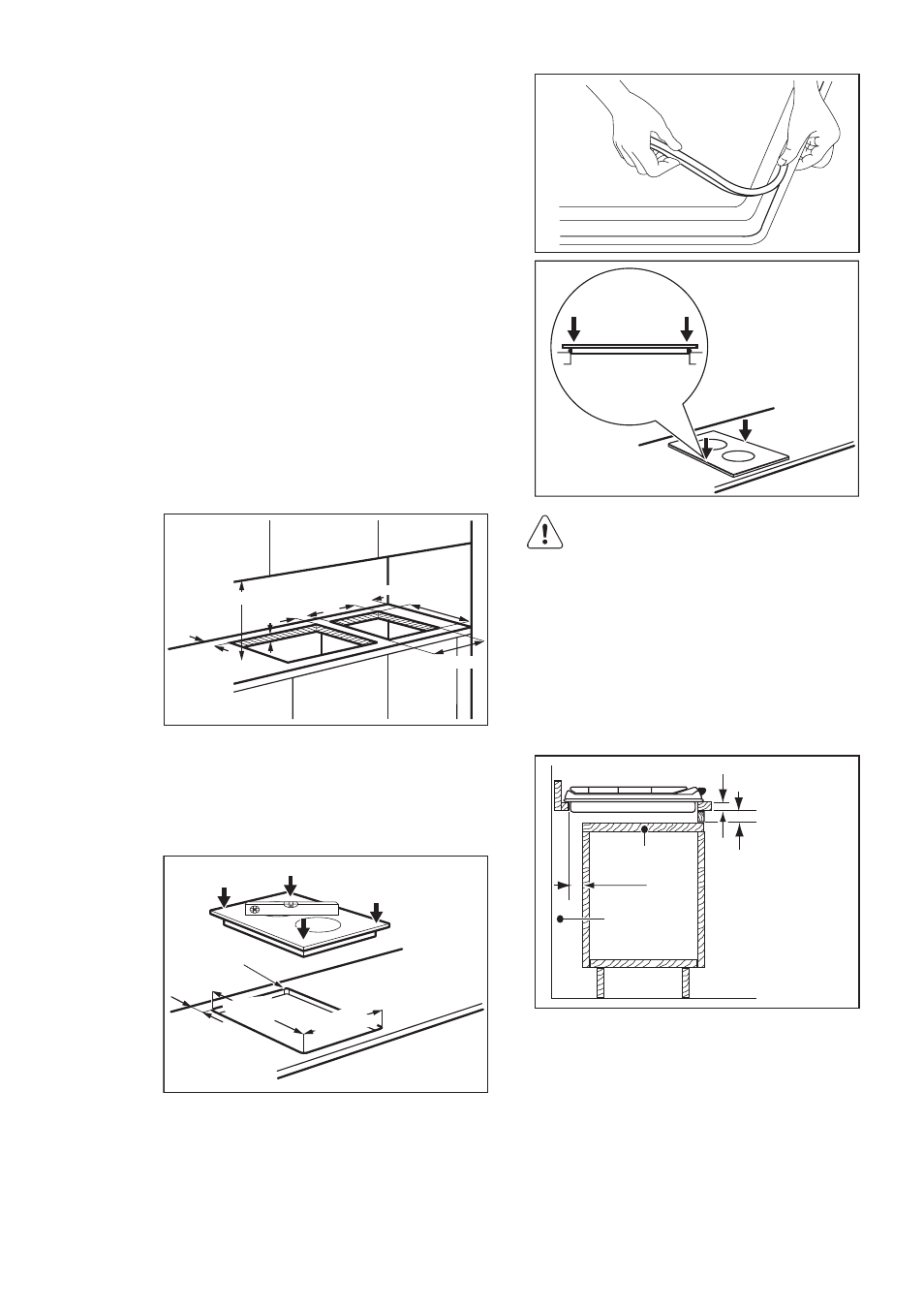

8.6 Sisseehitamine
30 mm
55 mm
40-50 mm
min. 650 mm
490 mm
min. 450 mm
270 mm
Kui samasse väljalõigatud avasse üksteise kõr‐
vale soovitakse paigutada mitu 30 cm pliidiplaati,
võib teeninduskeskusest hankida külgtoendiga
paigalduskomplekti ja täiendavad tihendid. Kom‐
plektiga on kaasas ka spetsiaalsed paigaldusju‐
hised.
270
+1
mm
R 5mm
min.
55mm
490
+1
mm
ETTEVAATUST
Pliidi võib paigaldada ainult tasasele
tööpinnale.
8.7 Paigaldusvõimalused
Uksega köögikapp
Pliidi alla paigaldatavat plaati peab saama ker‐
gelt eemaldada ning see peab võimaldama hõlp‐
sat juurdepääsu tehnilise abi vajaduse korral.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Eemaldatav plaat
B)
Vaba ruum ühenduste jaoks
