Уход и техническое обслуживание 143
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
4
e

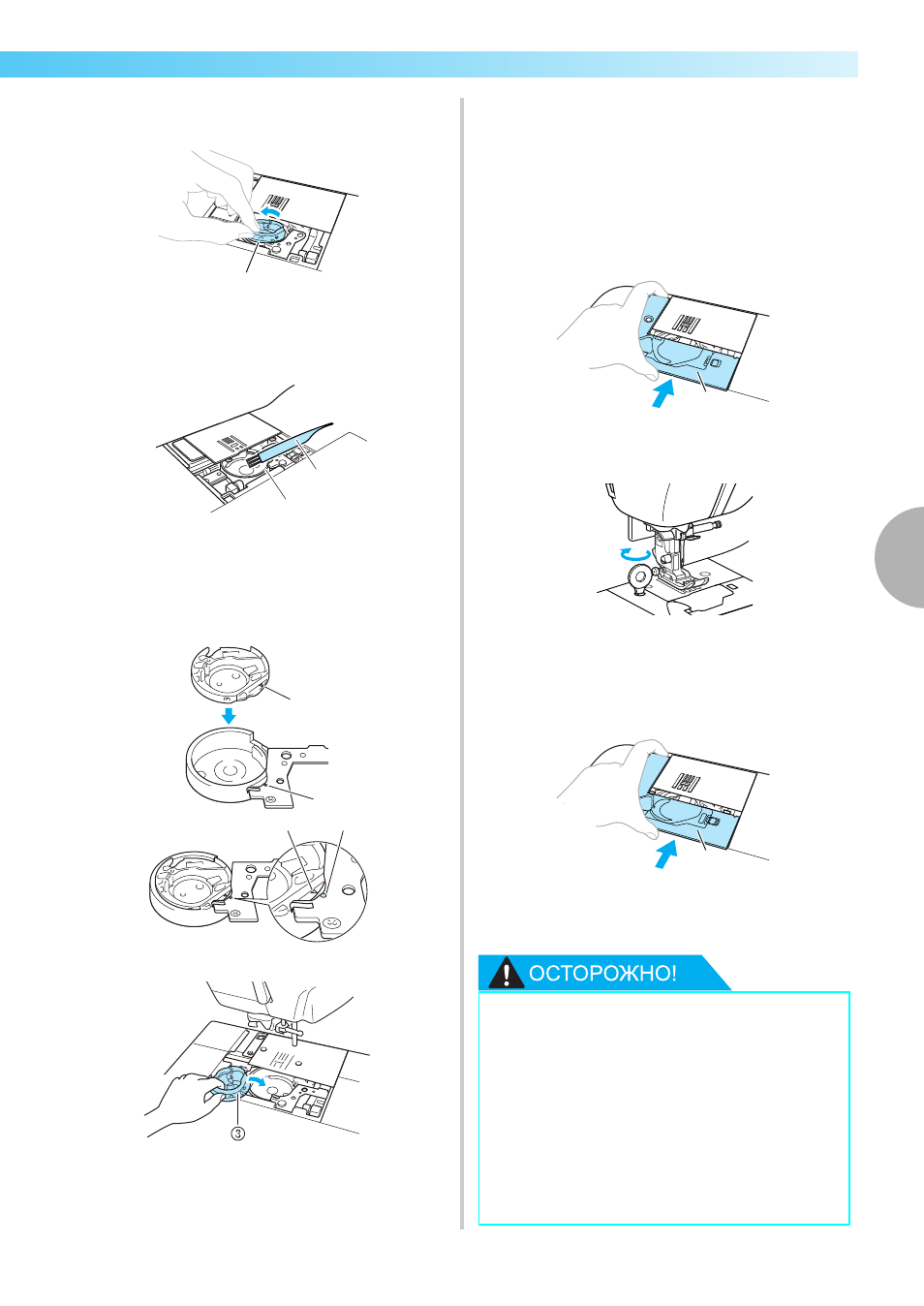

Снимите шпульный колпачок.
Возьмитесь за шпульный колпачок и выньте его.
a
Шпульный колпачок
f
С помощью щеточки или пылесоса
удалите обрывки нити и пыль из
челнока и вокруг него.
a
Щеточка для очистки
b
Челнок
• Не смазывайте маслом шпульный колпачок.
g
Вставьте шпульный колпачок так, чтобы
метка S на шпульном колпачке совпала с
меткой z на машине.
* Совместите метки S и z.
a
Метка
S
b
Метка
z
c
Шпульный колпачок
* Перед установкой шпульного колпачка
убедитесь, что указанные метки совпали.
h
Установите крышку игольной пластины.
На разных моделях эта крышка
устанавливается по-разному.
■ Если крышка игольной пластины
крепится винтом
a
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
a
Крышка игольной пластины
b
Дискообразной отверткой затяните винт
на крышке игольной пластины.
■ Если крышка игольной пластины не
крепится винтом
a
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
a
Крышка игольной пластины
i
Установите на место плоскую
платформу.
1
a
b
a
b
b
a
● Запрещается использовать шпульный
колпачок, если на нем имеются
царапины. Это может привести к
запутыванию верхней нити, поломке
иглы или ухудшению характеристик
машины. Новый шпульный колпачок
(номер по каталогу: XC3153-321) можно
приобрести в ближайшем
авторизованном сервисном центре.
● Убедитесь в правильной установке
шпульного колпачка. В противном
случае возможна поломка иглы.
