Узлы и детали машины и их функции 11
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

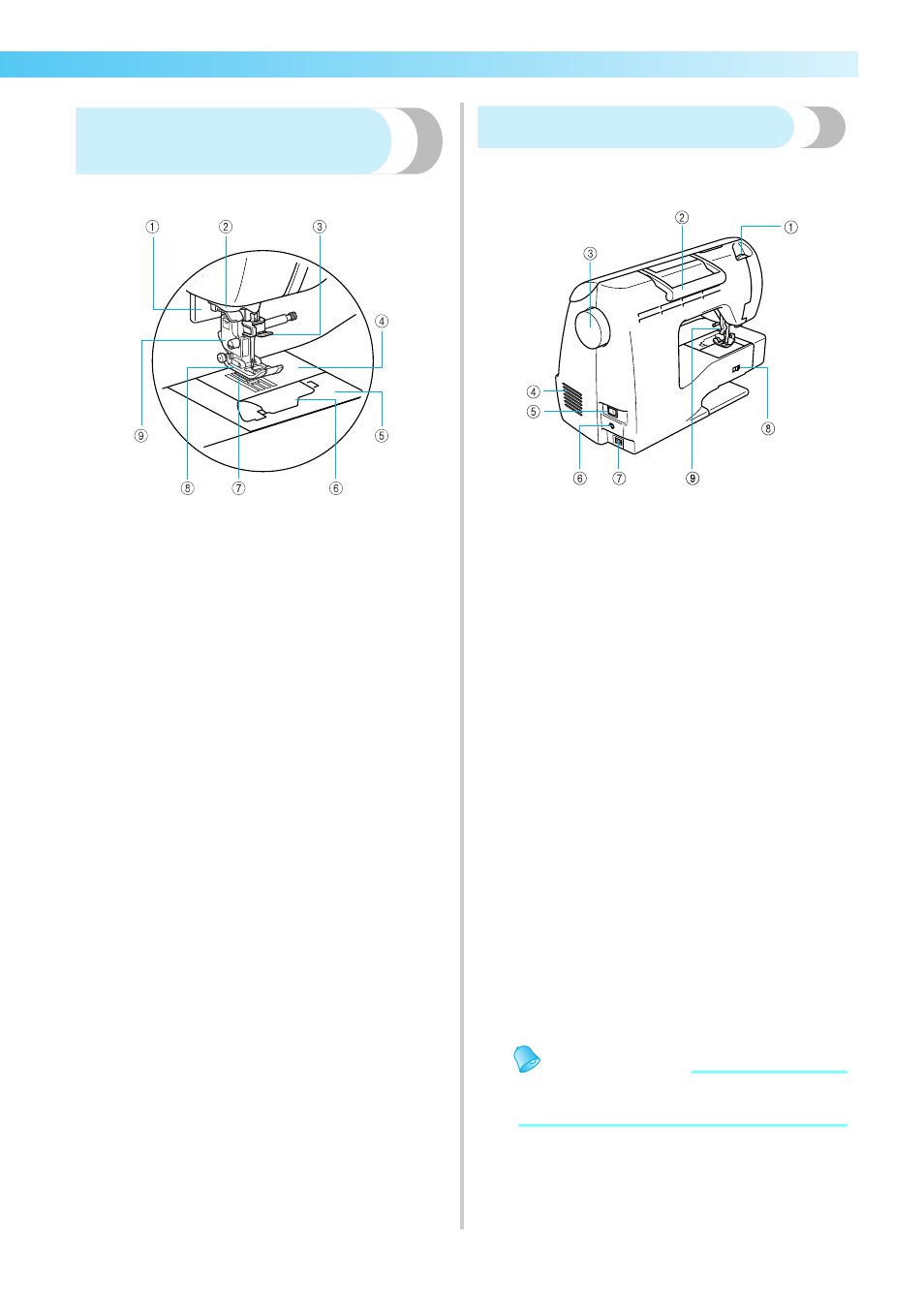

Зона иглы и прижимной
лапки
a Рычажок обметывания петель
Этот рычажок используется вместе с лапкой для
обметывания петель.
b Нитенаправляющий диск
При использовании нитевдевателя проведите нить
через нитенаправляющий диск.
c Нитенаправитель игловодителя
Пропустите нить через нитенаправитель
игловодителя.
d Игольная пластина
На игольной пластине нанесена разметка для
выполнения прямых швов.
e Крышка игольной пластины
Снимите крышку игольной пластины и очистите
шпульный колпачок и челнок.
f Крышка челночного устройства
Для установки шпульки необходимо открыть
крышку челночного устройства.
g Гребенки транспортера
Служит для подачи материала в направлении
шитья.
h Прижимная лапка
Во время шитья прижимает материал с
постоянным усилием. Установите лапку,
соответствующую выбранной строчке.
i Держатель прижимной лапки
На этот держатель устанавливается прижимная
лапка.
Вид справа/сзади
a Регулятор прижимной лапки
Регулирует давление прижимной лапки на
материал.
b Ручка
Служит для переноски швейной машины.
c Маховик
При вращении маховика на себя игла поднимается
и опускается. Маховик нужно вращать на себя
(против часовой стрелки).
d Вентиляционное отверстие
Обеспечивает циркуляцию воздуха для
охлаждения двигателя. Не закрывайте это
отверстие во время работы машины.
e Выключатель питания
Выключатель питания служит для включения (ON)
и выключения (OFF) машины.
f Гнездо подключения педали
Вставьте в это гнездо разъем кабеля педали.
g Гнездо подключения кабеля питания
Вставьте в это гнездо разъем кабеля питания.
h Переключатель положения гребенок
транспортера
Служит для опускания и подъема гребенок
транспортера.
i Рычаг прижимной лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную
лапку.
Напоминание
z На с. 9–12 приведена необходимая
информация об использовании машины.
