Узлы и детали машины и их функции
Ниже приведены наименования различных узлов и деталей швейной машины и описаны их
функции. Перед началом эксплуатации машины внимательно прочтите эти описания.

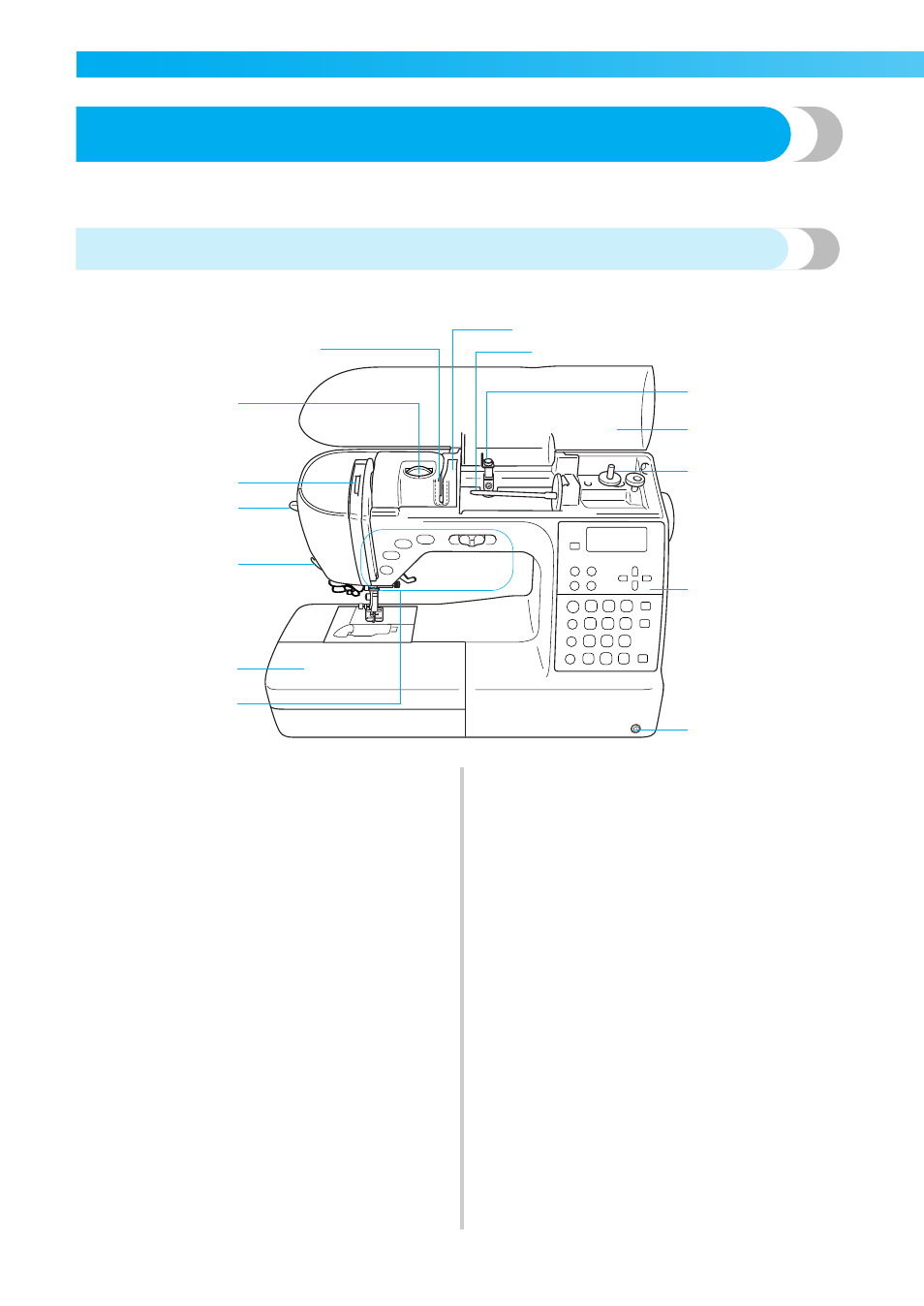

Вид спереди
a
Нитенаправляющая пластина
Проведите нить под нитенаправляющей
пластиной.
b
Крышка нитенаправителя
При заправке верхней нити заведите нить за
крышку нитенаправителя.
c
Стержень для катушки
Этот стержень предназначен для установки
катушки с нитью.
d
Нитенаправитель для намотки шпульки и
натяжной диск
При намотке нити на шпульку проведите нить под
этим нитенаправителем и вокруг натяжного диска.
e
Верхняя крышка
Откройте верхнюю крышку, чтобы установить
катушку с нитью на стержень.
f
Устройство намотки шпульки
Служит для намотки нити на шпульку.
g
Панель управления
Используется для выбора строчки и различных
функций. (с. 13)
h
Гнездо для коленоподъемника
Вставьте в это гнездо коленоподъемник.
i
Кнопки управления и регулятор скорости
шитья
Эти кнопки и ползунковый регулятор используются
для управления швейной машиной (с. 12)
j
Плоская платформа с отсеком для
принадлежностей
В отделении для принадлежностей плоской
платформы храните прижимные лапки и шпульки.
При обработке трубчатых деталей снимайте эту
платформу.
k
Устройство для обрезки нити
Для обрезки пропустите нить через это устройство.
l
Рычажок нитевдевателя
Нитевдеватель служит для заправки нити в иглу.
m
Окно проверки положения рычага
нитепритягивателя
Посмотрите в это окно для проверки положения
рычага нитепритягивателя.
n
Регулятор натяжения нити
Служит для изменения натяжения верхней нити.
1
9
8
0
A
B
C
D
2
3
4
5
6
7
