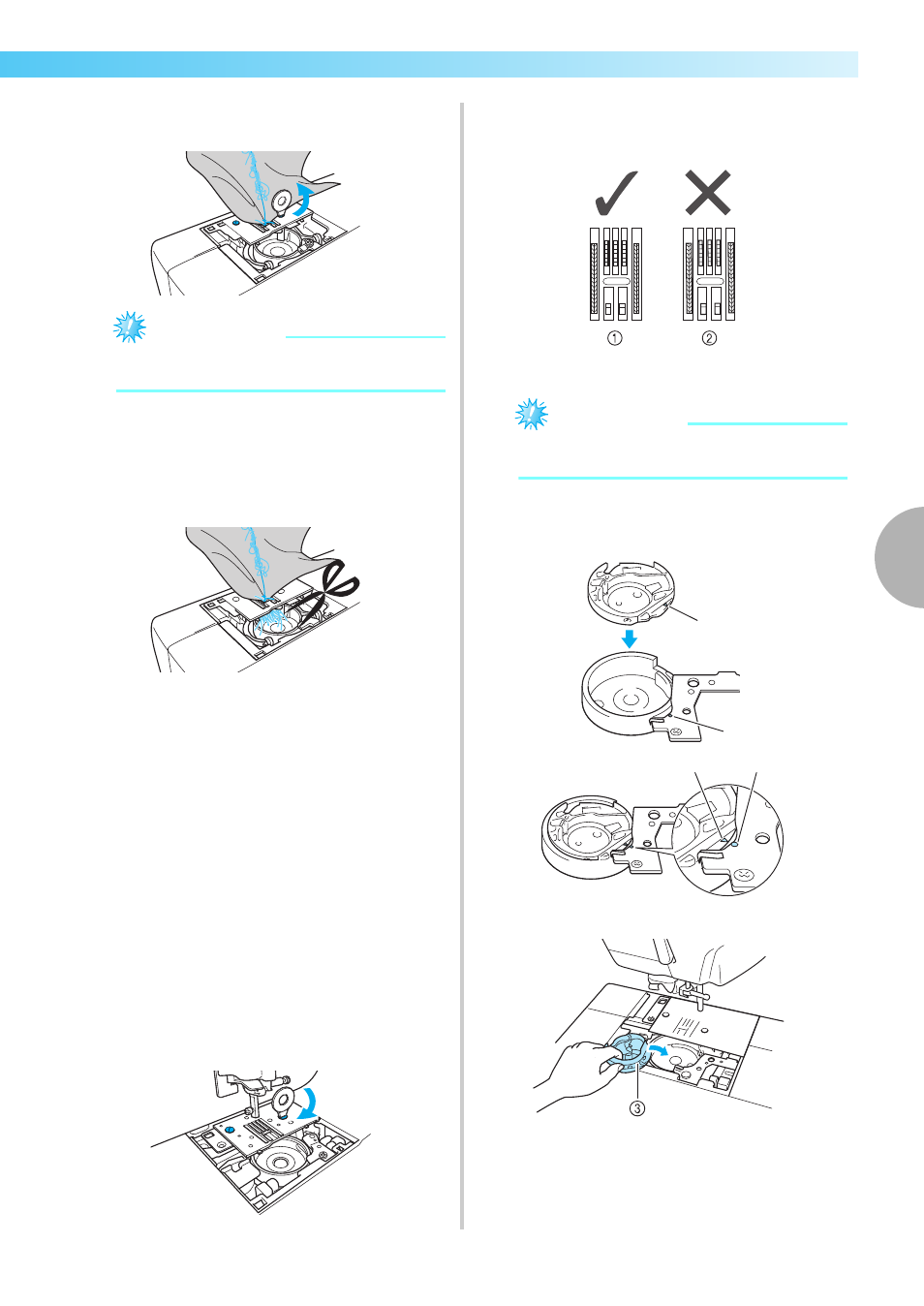

Поиск и устранение неисправностей 149

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

4

j

Прилагаемой дискообразной отверткой
ослабьте два винта игольной пластины.

Примечание

z

Будьте внимательны и не уроните
вынутые винты в машину.

k

Немного приподнимите игольную
пластину, обрежьте все запутавшиеся
нити и затем снимите игольную пластину.
Уберите материал и нити с игольной
пластины.

Если материал не удается убрать даже
после выполнения этих действий,
обратитесь в ближайший авторизованный
сервисный центр.

l

Уберите все куски нитей, оставшиеся в

челноке и вокруг гребенок транспортера.

m

Поверните маховик, чтобы поднять

гребенки транспортера.

n

Совместите два отверстия для винтов
на игольной пластине с двумя

отверстиями на монтажном основании

игольной пластины и установите
игольную пластину на машину.

o

Несильно вручную заверните винт на

правой стороне игольной пластины.

Затем дискообразной отверткой
надежно затяните винт на левой

стороне. Затем надежно затяните винт

на правой стороне.

Поверните маховик и проверьте, что гребенки
транспортера двигаются плавно и не касаются
краев вырезов на игольной пластине.

a

Правильное положение гребенок транспортера

b

Неправильное положение гребенок транспортера

Примечание

z

Будьте внимательны и не уроните
вынутые винты в машину.

p

Вставьте шпульный колпачок так,
чтобы метка
S на шпульном колпачке
совпала с меткой
z на машине.

• Совместите метки S и z.

a

Метка S

b

Метка

z

c

Шпульный колпачок

• Перед установкой шпульного колпачка

убедитесь, что указанные метки совпали.

a

b

b

a
