4.11.2
Электрическое подключение входных и выходных сигналов к конверторам для
настенного монтажа
• При работе на частоте выше 100 Гц необходимо использовать экранированные кабели для
снижения уровня электрических помех (ЭМС). Электрическое подключение экрана в клеммном
отсеке входных / выходных сигналов должно выполняться с помощью одноштыревых разъемов
на 6,3 мм / 0,25" (изоляция в соответствии с DIN 46245).
• Клемма A+ используется только в базовой версии.
1 Откройте крышку корпуса.
2 Протяните подготовленные кабели через кабельный ввод и подключите их к вилкам разъемов 4,
входящих в объем поставки.
3 При необходимости подключите экран.
4 Подсоедините вилки разъемов с закрепленными в них проводниками к соответствующим гнездам.
5 Закройте крышку корпуса.
Опасность!
Проведение любых работ, связанных с электрическим монтажом оборудования, допускается
только при отключенном электропитании. Обратите внимание на значения напряжения,
приведенные на шильде прибора!
P

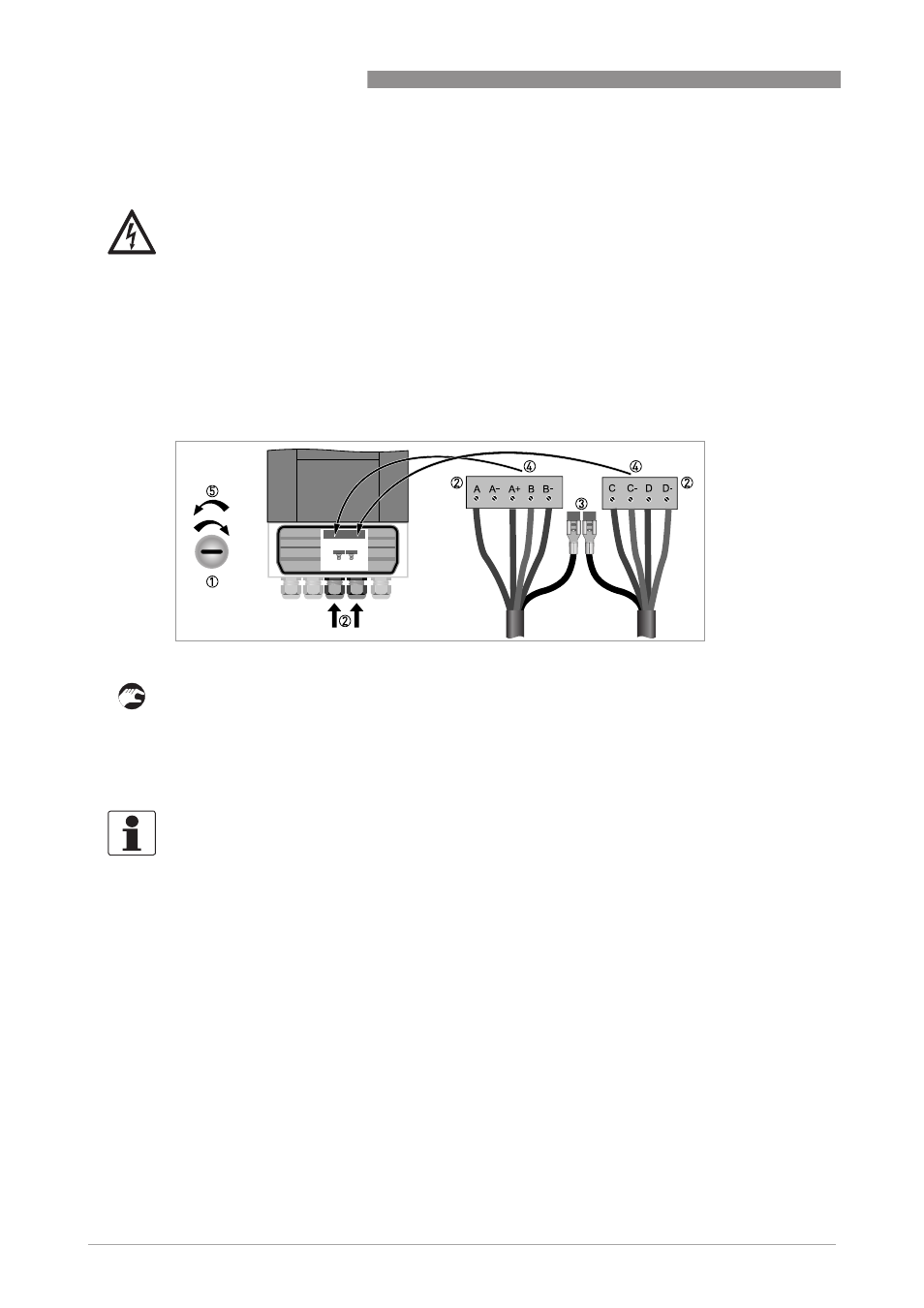

иcyнoк 4-40: Подключение входных и выходных сигналов к корпусу для настенного монтажа
Информация!
Убедитесь в том, что прокладка крышки корпуса установлена правильно, а также проверьте ее
на отсутствие загрязнений и повреждений.
