2
Описание прибора
16
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
2.2.1
Корпус полевого исполнения
P

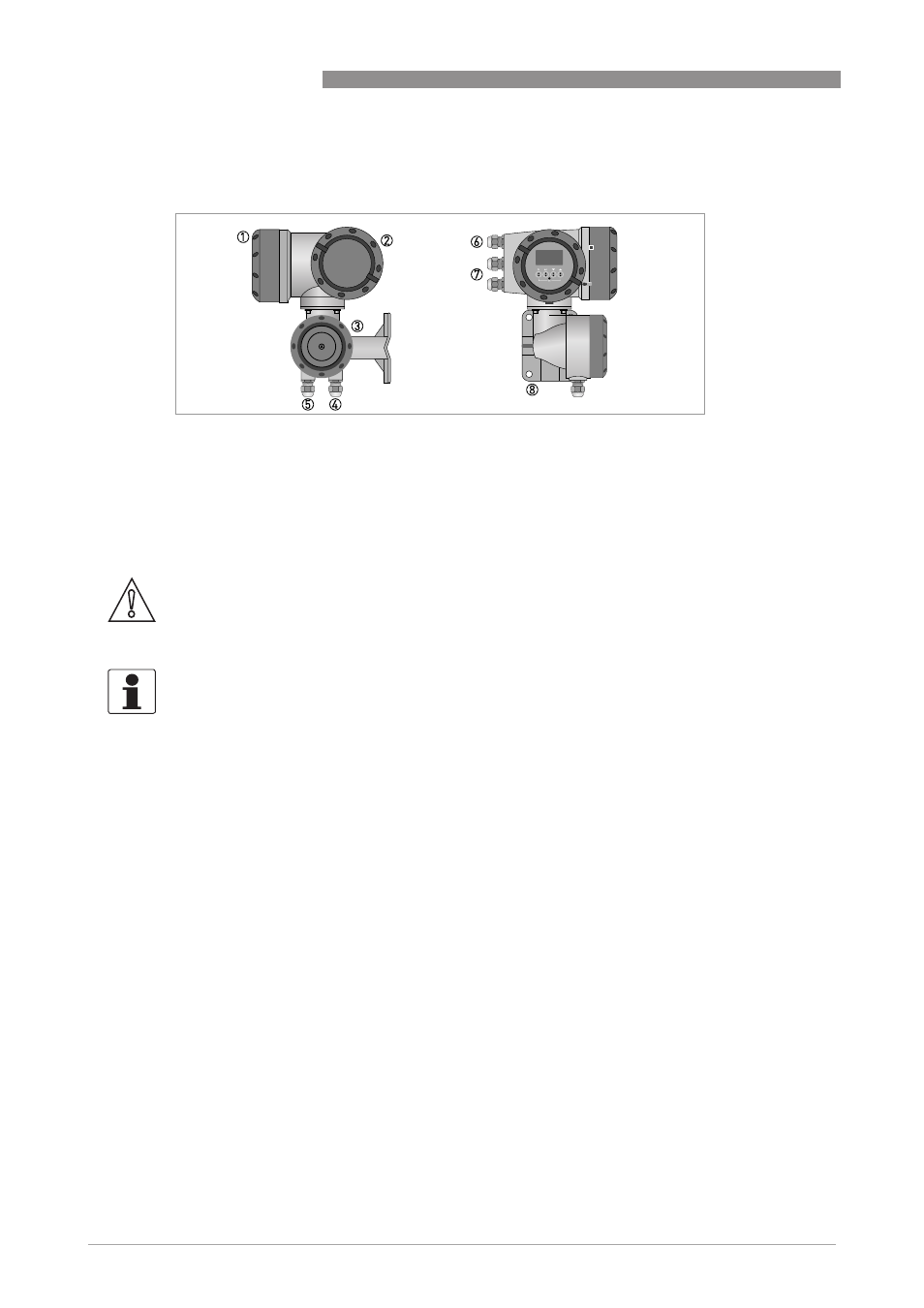

иcyнoк 2-3: Устройство корпуса полевого исполнения
1 Крышка для отсека электроники с дисплеем
2 Крышка клеммного отсека для подключения источника питания и входных/выходных сигналов
3 Крышка клеммного отсека для приема сигнала от первичного преобразователя со стопорным винтом
4 Кабельный ввод для сигнального кабеля от первичного преобразователя
5 Кабельный ввод для кабеля обмотки возбуждения от первичного преобразователя
6 Кабельный ввод для источника электропитания
7 Кабельный ввод для входных и выходных сигналов
8 Монтажная пластина для крепления электронного конвертора на стойке или стене
Осторожно!
Конструкция корпуса TIDALFLUX в полевом исполнении отличается от показанной здесь
стандартной версии. Имеется дополнительный вывод для интерфейсного кабеля. Подробная
информация смотрите Подключение кабелей на странице 63.
Информация!
При каждом открытии крышки корпуса надлежит прочистить резьбу и нанести на нее смазку.
Применяйте только смазочные материалы, не содержащие смол и кислот.
Убедитесь в том, что прокладка корпуса установлена корректно, а также проверяйте ее на
наличие загрязнений и повреждений.
