8
Технические характеристики
148
IFC 300
www.krohne.com 10/2011 - 4001419301 - MA IFC 300 R04 ru
8.1
Принцип измерения
Токопроводящая жидкость протекает внутри электрически изолированной трубы сквозь магнитное
поле. Данное магнитное поле создается током, проходящим через сдвоенную обмотку возбуждения.
В жидкости возникает напряжение U:
U = v * k * B * D
где:
v =
скорость потока
k = корректирующий фактор (постоянная прибора GK)
B = напряженность магнитного поля
D = внутренний диаметр расходометра
Сигнал напряжения U снимается между двумя электродами, находящимися в контакте с жидкостью,
его величина прямо пропорциональна скорости потока жидкости v, которая легко преобразуется в
значение расхода q. Поэтому сигнальный конвертор сначала усиливает сигнал, затем
отфильтровывает все помехи и преобразует его значение в индицируемое значение расхода,
стандартные промышленные сигналы и протоколы.

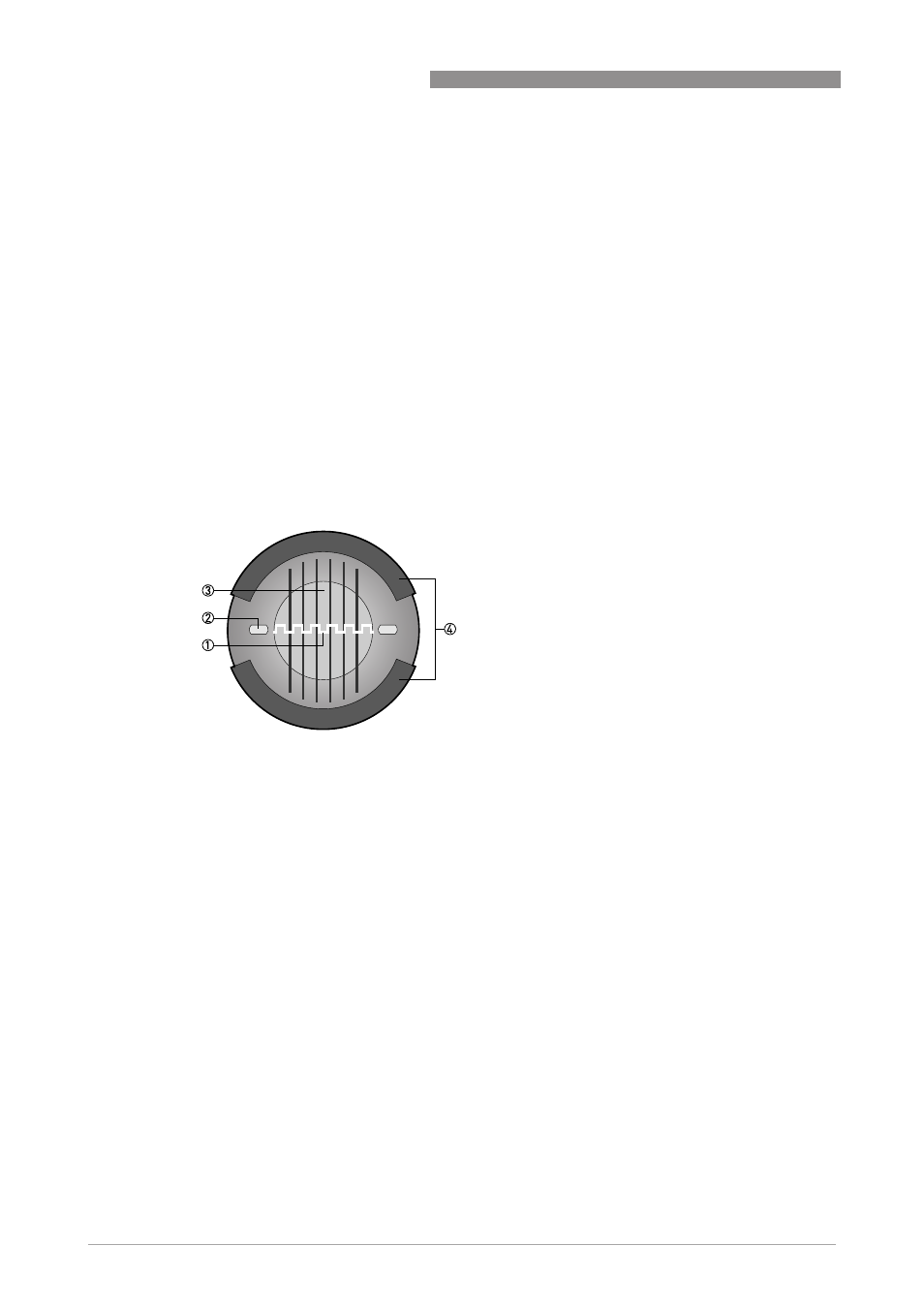

1 Индуцированное напряжение (пропорционально скорости потока)
2 Электроды
3 Внешние магнитные поля
4 Катушка возбуждения
