Электрический монтаж
4
39
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
В корпусах, предназначенных для настенного монтажа, соединительные клеммы
рассчитаны на кабеля с жилами следующих поперечных сечений:
• Гибкий многожильный проводник ≤ 1,5 мм
2
/ AWG 14
• Жесткий одножильный проводник ≤ 2,5 мм
2
/ AWG 12
1 Зачистите проводник на отрезке a.
2 Удалите имеющийся экран.
3 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
4 Закрепите обжимные кабельные наконечники на проводниках 7, 8 и 9.
P

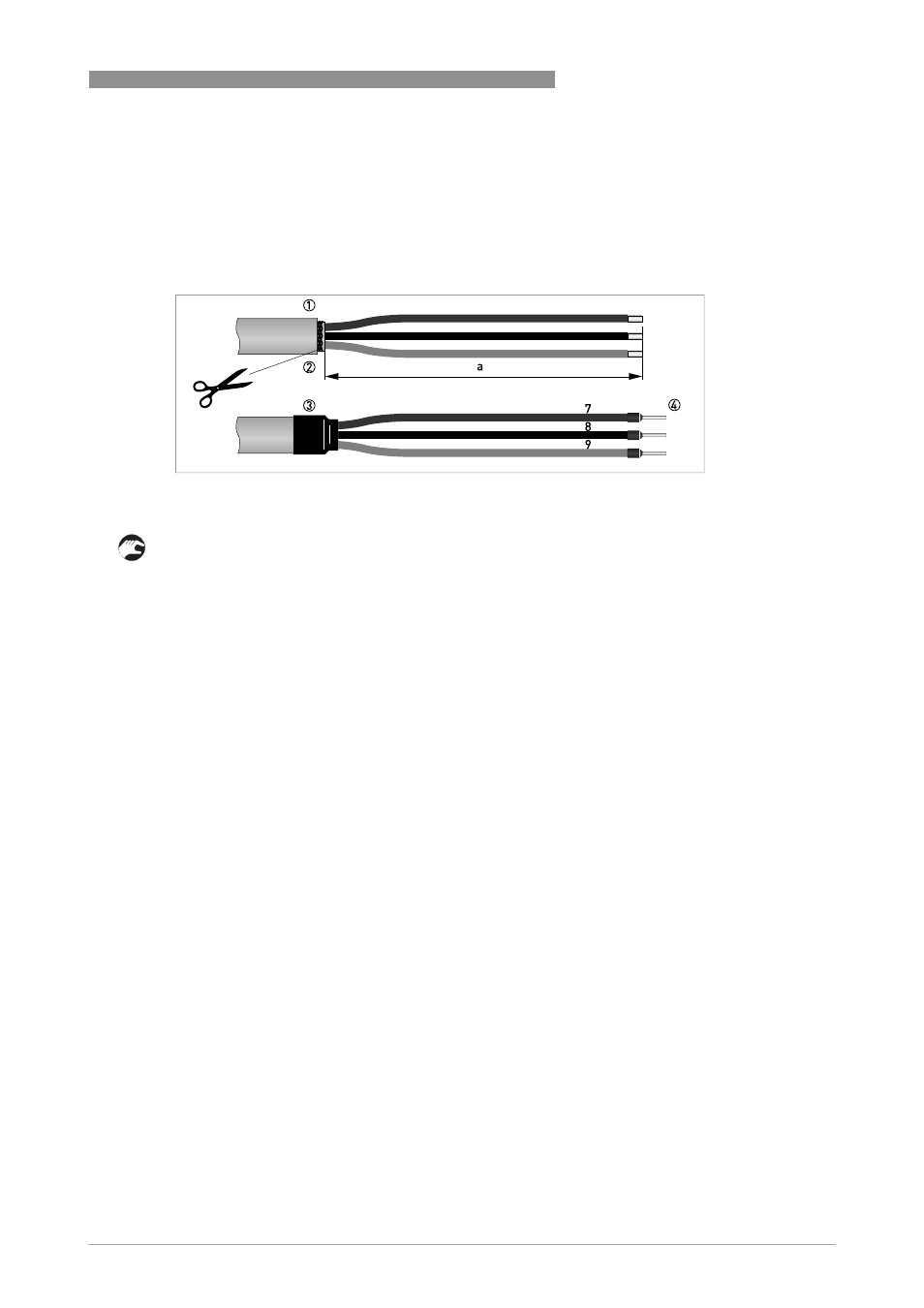

иcyнoк 4-9: Подготовка сигнального кабеля C для подключения к электронному конвертору.
a = 80
мм / 3,15"
