Электрический монтаж
3
25
OPTIWAVE 5200 C/F
www.krohne.com
02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
3.1
Электрическое подключение: двухпроводное, запитывается от
токовой петли
3.1.1
Компактное исполнение
Клеммы для электрического подключения
P

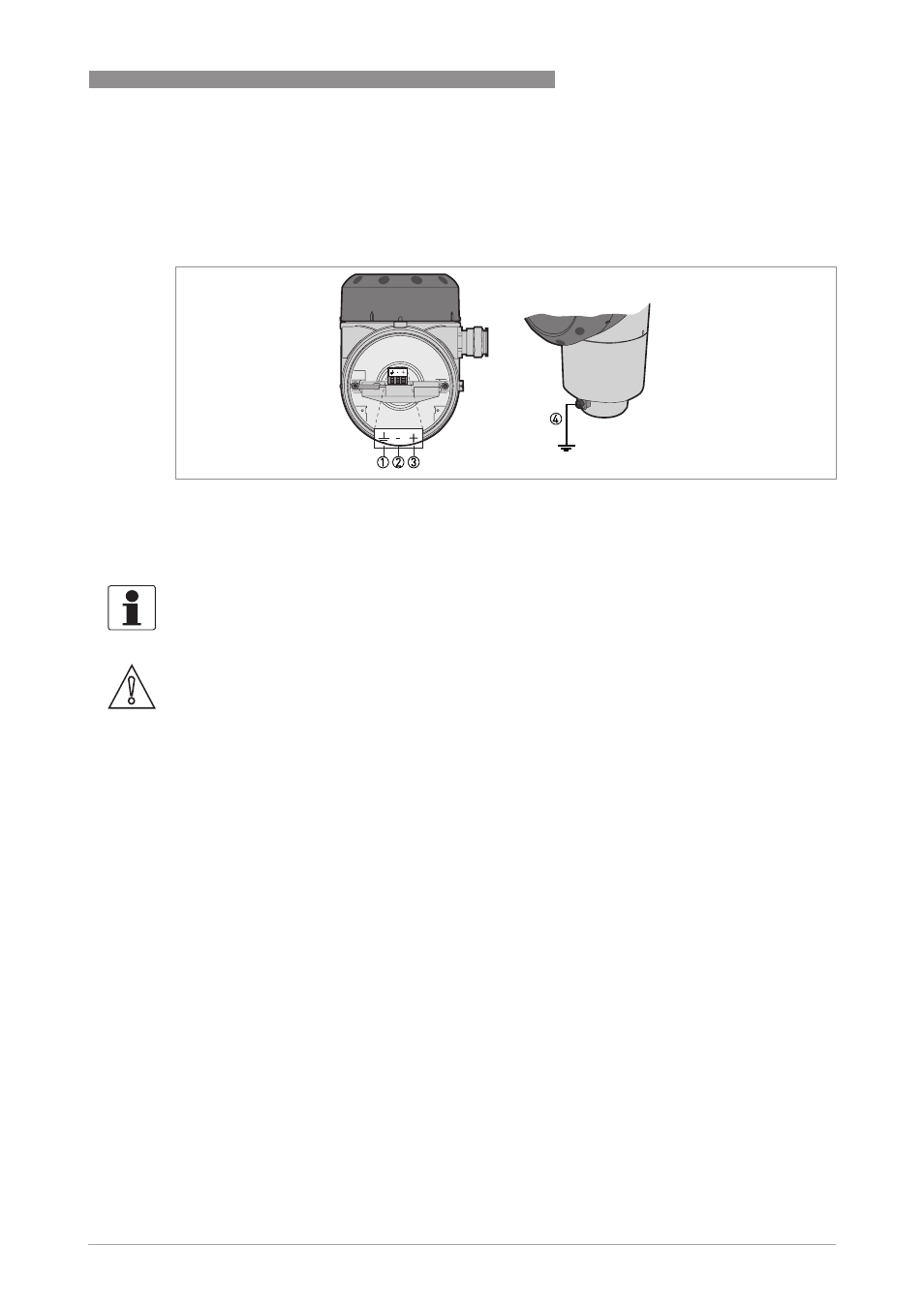

иcyнoк 3-1: Клеммы для электрического подключения
1 Клемма заземления внутри корпуса (если кабель экранорован)
2 Токовый выход -
3 Токовый выход +
4 Месторасположение внешней клеммы заземления (нижней части конвертора)
Информация!
Питание прибора осуществляется по токовому выходу. Клеммы токового выхода также
используются для обмена данными по HART
®
-
протоколу.
Осторожно!
• Используйте кабели, соответствующие установленным кабельным вводам.
• Убедитесь в том, что ток источника питания не превышает 5 A или в том, что в цепи
питания прибора установлен предохранитель на 5 А.
• Убедитесь, что полярность подключения выполнена правильно. Если полярность будет
неправильной, то это не станет причиной повреждения прибора, однако, он не будет
работать.
