Монтаж
2
19
OPTIWAVE 5200 C/F
www.krohne.com 02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
Процедура 1: Как присоединить антенный удлинитель
1 Открутите 3 болта от антенны с помощью гаечного ключа на 10 мм.
2 Отсоедините антенну. Убедитесь в целостности конуса из PTFE при отсоединении антенны.
3 Присоедините антенный удлинитель ниже фланца. Убедитесь в том, что удлинитель полностью
вставлен. Убедитесь в том, что при монтаже или демонтаже антенного удлинителя .конус из PTFE
не был поврежден.
4 Закрутите 3 болта гаечным ключом на 10 мм. Затяните болты с усилием 8 Нм.
5 Присоедините антенну ниже антенного удлинителя.
6 Закрутите антенну 3 болтами с помощью гаечного ключа на 10 мм. Затяните болты с усилием
8 Нм.
i Если антенный удлинитель поставляется в комплекте с прибором, то настройки прибора не
требуется изменять. Работа выполнена.
7 Если антенный удлинитель поставляется после поставки прибора, то необходимо изменить
настройки прибора. Выберите одну из процедур (2A или 2B) в следующем порядке: прямой
антенной удлинитель,«S»-образный удлинитель или «L»-образный (с прямоугольным сгибом)
антенный удлинитель.

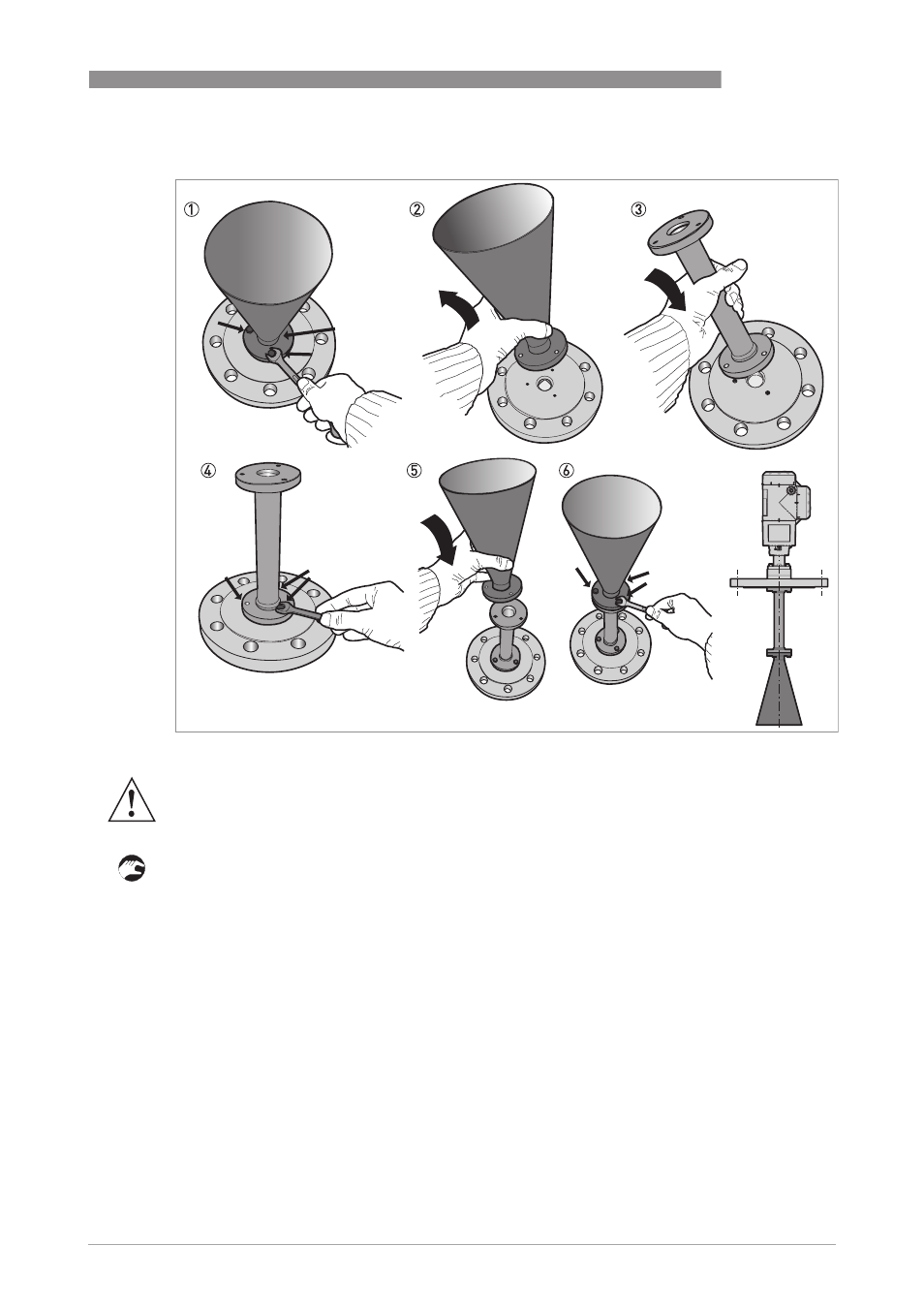

P иcyнoк 2-22: Процедура: Как правильно установить антенный удлинитель
Внимание!
Убедитесь в том, что при монтаже или демонтаже антенны конус из PTFE не будет поврежден.
