Монтаж
2
11
OPTIWAVE 5200 C/F
www.krohne.com 02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
Правильное расположение прибора

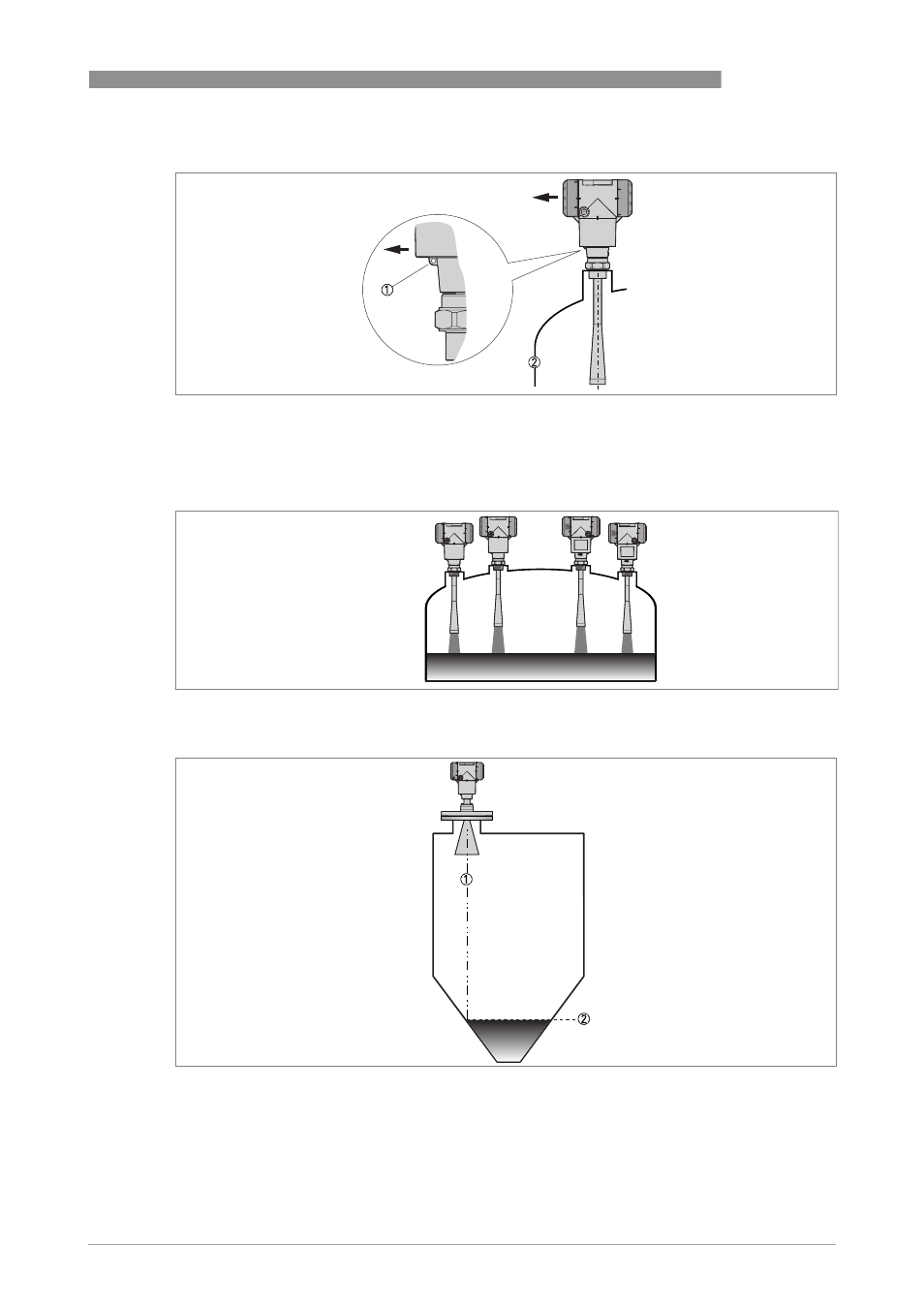

P иcyнoк 2-9: Правильное расположение прибора для его максимально эффективной работы
Расположите отверстие на корпусе в направлении ближней стенки резервуара.
1 Отверстие на корпусе
2 Ближняя стенка резервуара
P иcyнoк 2-10: На одном резервуаре могут работать максимум 4 FMCW радарных уровнемера
P иcyнoк 2-11: Резервуары с коническим днищем
Конические днища влияют на диапазон измерения. В этом случае уровнемер не может правильно измерить расстояние до дна
емкости.
1 Ось луча радара
2 Минимальное значение уровня
