Монтаж
2
23
OPTIWAVE 5200 C/F
www.krohne.com
02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
1 Открутите 2 барашковых винта от корпуса. Обеспечьте правильную установку гроверных шайб на
корпус (на креплениях для защитного козырька).
2 Опустите защитный козырек на прибор.
3 Закрутите 2 барашковых винта. Убедитесь, что винты установлены на правильные отверстия для
данного типа защитного козырька. Отверстия должны соответствовать заказанной версии
корпуса (компактная с вертикальным корпусом (невзрывозащищенное или искробезопасное
исполнение)). За дополнительной информацией обратитесь к нижеследующим иллюстрациям:
Габаритные размеры защитного козырька указаны в разделе «Габаритные размеры и вес»
руководства по эксплуатации.
P

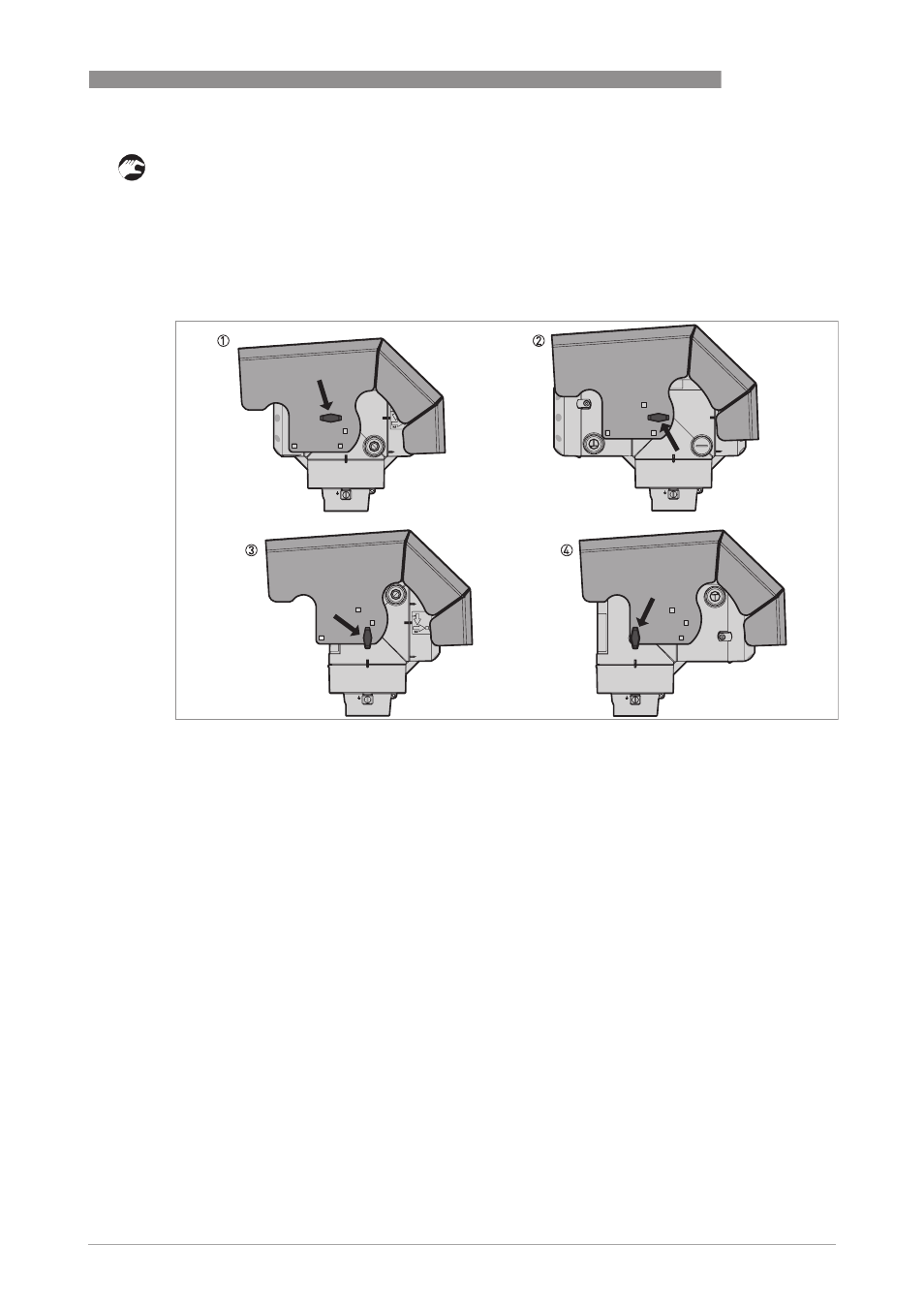

иcyнoк 2-26: Отверстия для монтажа защитного козырька (для различных версий корпуса)
1 Компактная версия, горизонтальный корпус (исполнение без взрывозащиты и искробезопасное исполнение)
2 Компактная версия, горизонтальный корпус (с типом взрывозащиты Ex d)
3 Компактная версия, вертикальный корпус (общепромышленное исполнение и искробезопасное исполнение)
4 Компактная версия, вертикальный корпус (с типом взрывозащиты Ex d)
