Технические характеристики
8
73
OPTISWIRL 4070
www.krohne.com
02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru
Технические характеристики
8.1
Принцип действия
Вихревые расходомеры прeдназначены для измерения объёмного расхода газов, паров и жидкостей
в полностью заполненных трубопроводах.
Принцип измерения основывается на эффекте вихревой дорожки Кармана. В первичном
преобразователе находится тело обтекания, позади которого образуются завихрения. Частота f
образования вихрей пропорциональна скорости потока v. Безразмерное число Струхаля S описывает
соотношение между частотой вихреобразования f, шириной тела обтекания b и средней скоростью
потока v:
Частота вихреобразования регистрируется в первичном преобразователе прибора и затем
преобразуется в сигнальном конвертeре.
P

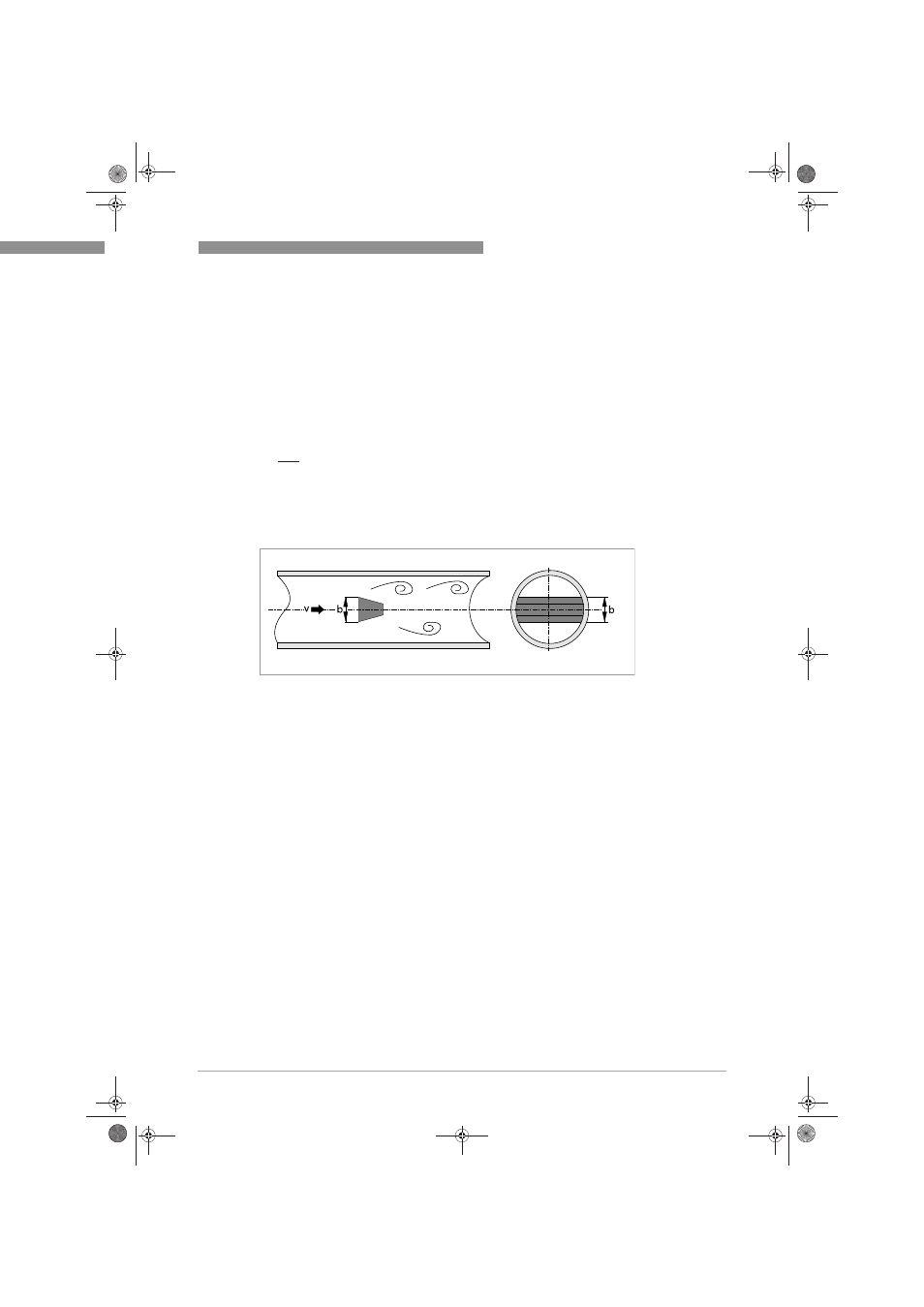

иcyнoк 8-1: Принцип действия
=
f
S . v
b
