Техническое обслуживание
7.1
Замена конвертeра сигнального / ЖК-дисплея
Конвертер сигналов должен быть заменён конвертером того же типа. Для этого
необходимо обратить внимание на следующие параметры:
• Артикульный номер должен совпадать: 2.143670.xxx
• Версия программного обеспечения 2 должна совпадать.
• Базовая версия не имеет идентификатора программного обеспечения
• Версия для газа имеет маркировку: "газ"
• Версия для пара имеет маркировку: "пар"
Необходимо выполнить следующие действия:
• Отключите напряжение питания.
• Открутите крышку.
• Снимите дисплей с распорных штифтов.
• Отсоедините кабель дисплея 1.
• Отсоедините кабель первичного преобразователя 3.
• Открутите три крепёжных винта 5 (крестообразный шлиц Philips).
• Выньте сигнальный конвертер.
• Установите новый сигнальный конвертер.
• Закрутите три винта.
• Присоедините кабели первичного преобразователя 3 (внимание: кабели первичного
преобразователя не должны пролегать над распорными штифтами 4 Опасность повреждения).
• Присоедините кабель дисплея 1.
• Установите дисплей в необходимом положении, равномерно распределяя усилие по всей
поверхности.
• От руки закрутите крышку корпуса сигнального конвертера.
P

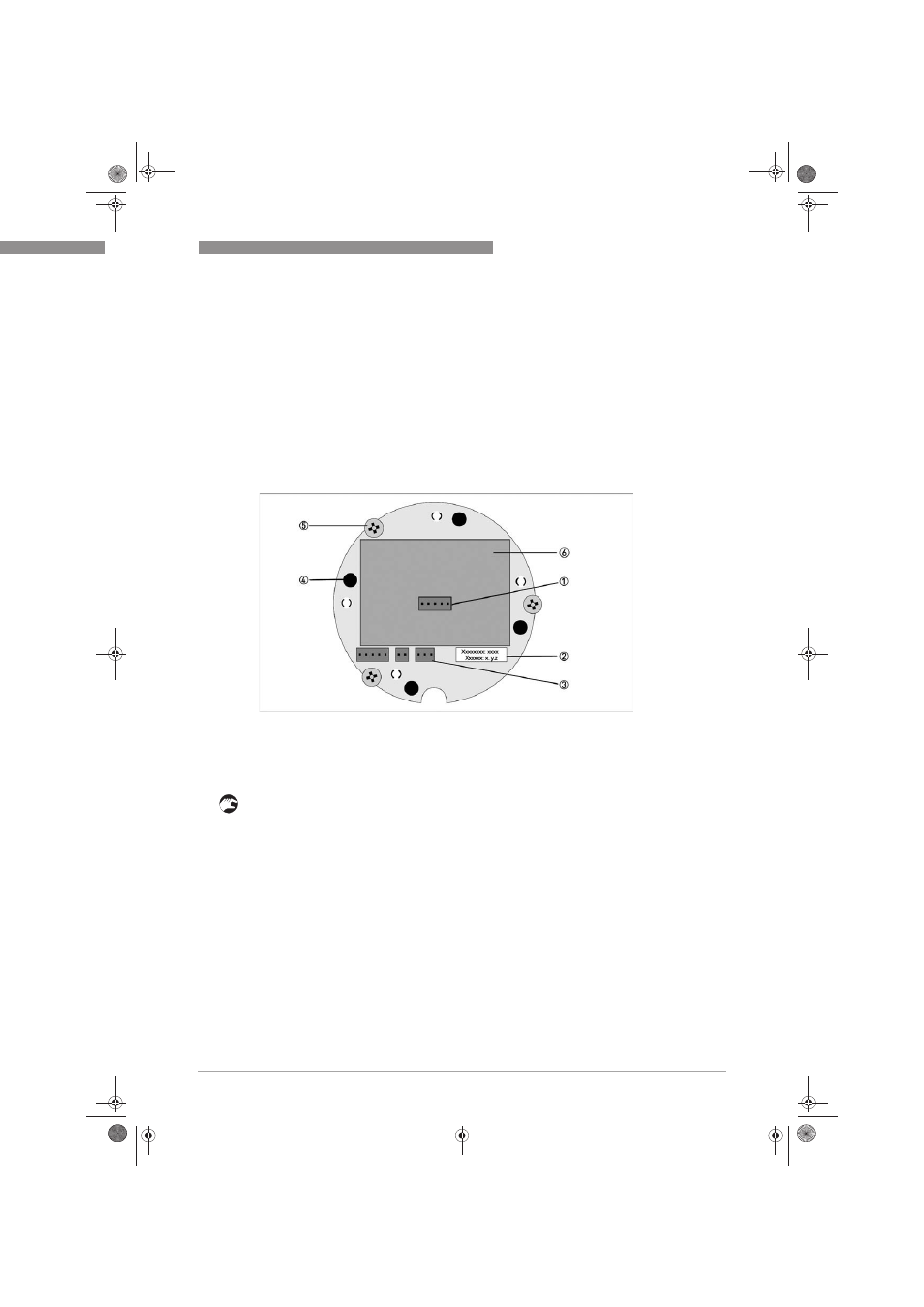

иcyнoк 7-1: Плата, пример
1 Разъём для подключения дисплея
2 Номер версии, маркировка программного обеспечения
3 Разъём для подключения первичного преобразователя
4 Распорные штифты
5 Крепёжные винты (крестообразный шлиц Philips)
