3
Монтаж
20
OPTISWIRL 4070
www.krohne.com 02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru
3.4.1 Измерение жидкостей
Недопустимый монтаж

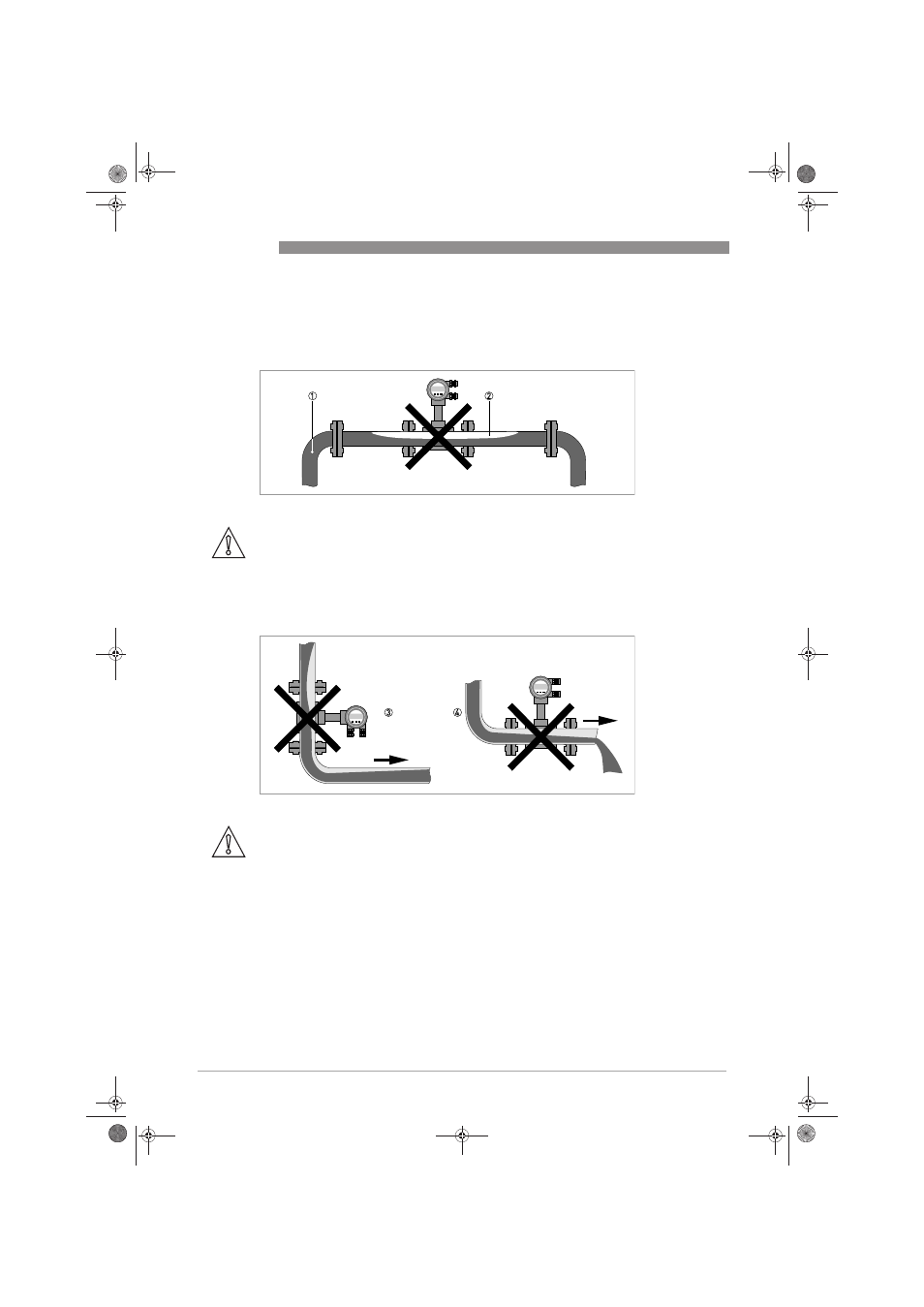

P иcyнoк 3-2: Восходящий изгиб трубы
Осторожно!
Прибор нельзя монтировать на восходящем изгибе трубы 1, так как имеется опасность
образования пузырьков газа 2. Пузырьки газа могут стать причиной пульсаций давления и
привести к ошибочным измерениям.
P иcyнoк 3-3: Нисходящий трубопровод и свободный слив
Осторожно!
Прибор нельзя монтировать на нисходящем трубопроводе 3 или вблизи свободного слива 4. С
уществует опасность частичного заполнения трубопровода.
