3
Монтаж
26
OPTISWIRL 4070
www.krohne.com
02/2013 - 4002182601 - MA OPTISWIRL 4070C R07 ru
3.4.7
Теплоизоляция
Осторожно!
Нельзя размещать теплоизоляцию выше крепления опоры конвертeра.
Теплоизоляция 3 может достигать только указанной ниже максимальной высоты 1 до
соединительных винтов первичного преобразователя.
P

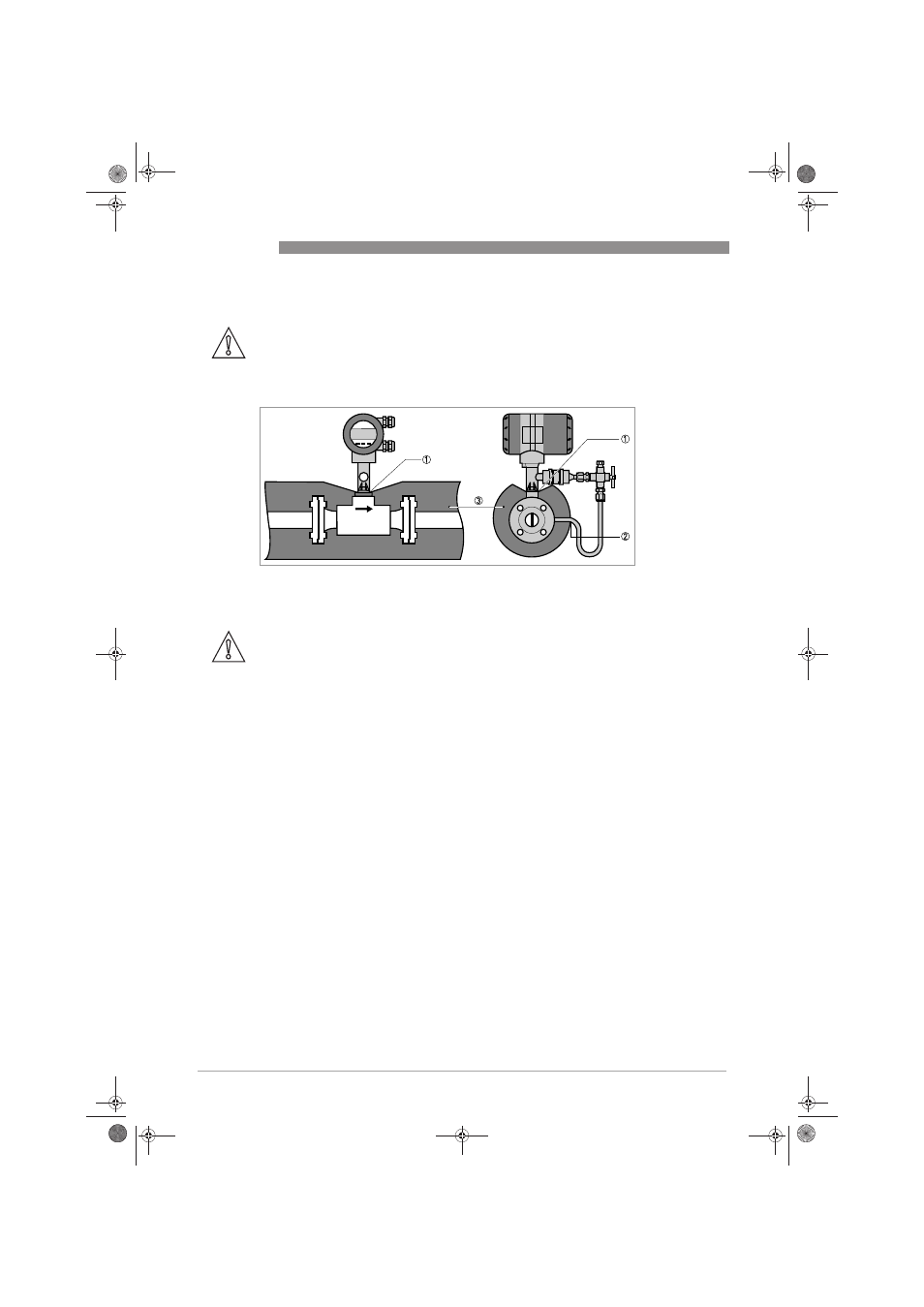

иcyнoк 3-7: Теплоизоляция на технологическом присоединении и трубке датчика давления
1 Максимальная высота изоляции до промежуточного участка между первичным преобразователем и конвертером
2 Максимальная толщина изоляции до изгиба трубки датчика давления
3 Изоляция
Осторожно!
Теплоизоляция 3 может располагаться максимально до изгиба трубки датчика давления 2.
