Электрический монтаж
4
51
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
Пассивный токовый выход (только клеммы токового выхода C/C- совместимы с
протоколом HART
®
),
Вх./Вых. искробезопасного исполнения Ex i
• Любая полярность подключения.
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 4 В
• R
L,
макс.
= (U
внеш.
- U
0
) / I
макс.
• Символом X обозначаются клеммы A или C в зависимости от исполнения конвертера сигналов.
P

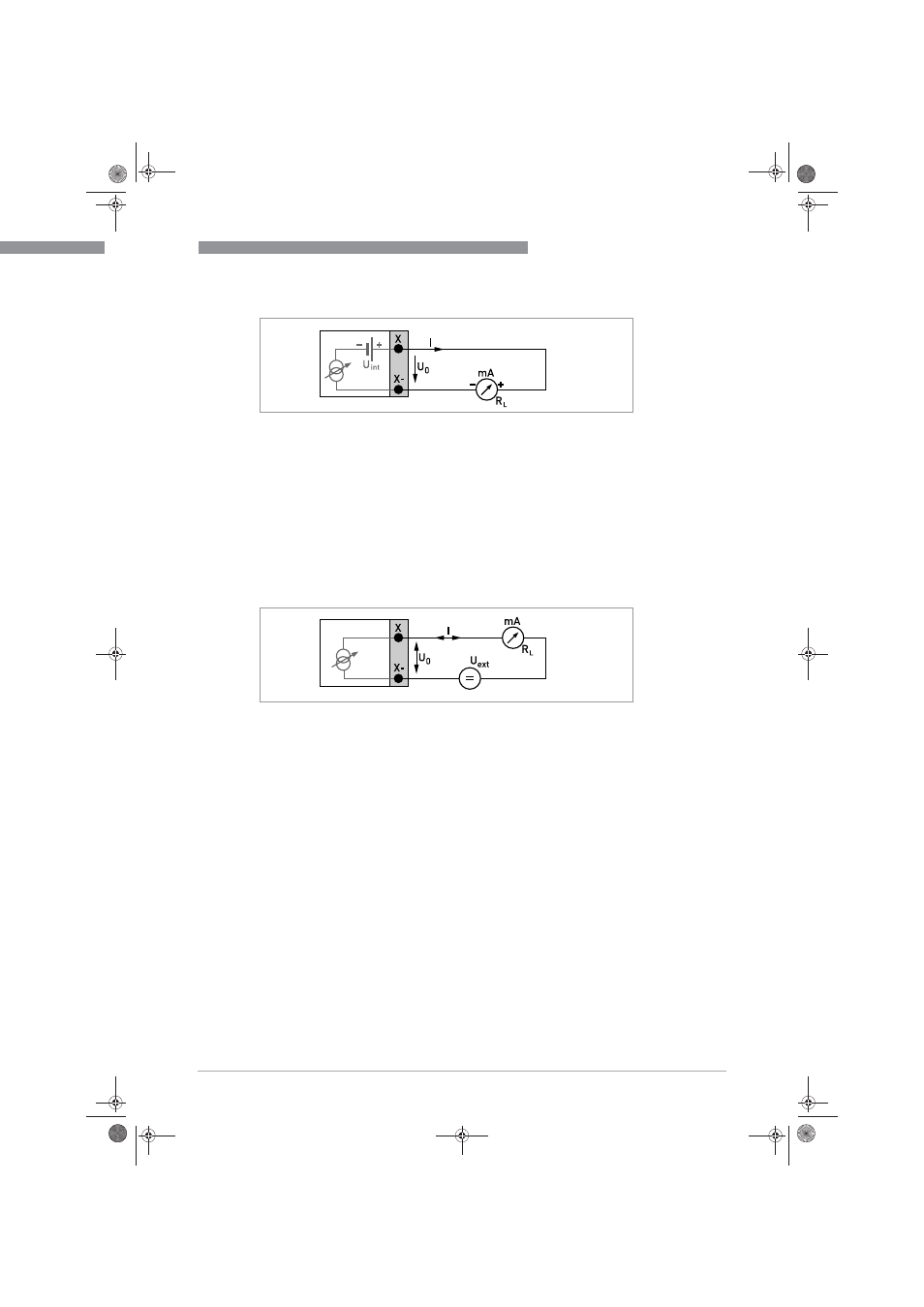

иcyнoк 4-23: Активный токовый выход I
a
Exi
P
иcyнoк 4-24: Пассивный токовый выход I
p
Exi
