Описание интерфейса HART
9
121
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
9.3.1

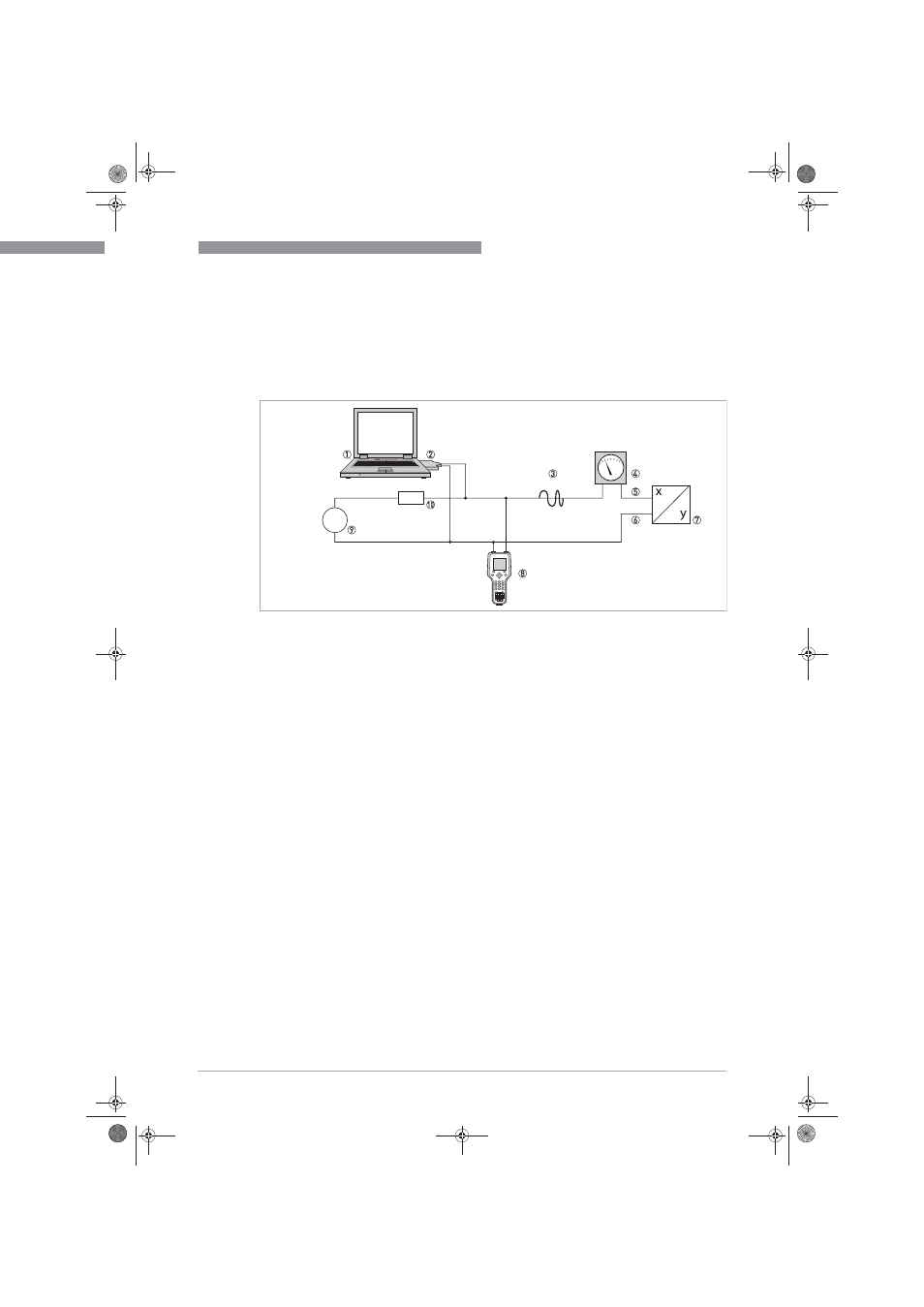

Подключение "точка к точке" - аналоговый / цифровой режим
Соединение "точка к точке" между электронным конвертером и главным устройством HART
®
.
Токовый выход на приборе может быть активным или пассивным.
1 Первичное главное устройство
2 Модем с частотным модулированием сигнала или HART
®
-
модем
3 Сигнал HART
®
4 Аналоговая индикация
5 Клеммы A (C) конвертера сигналов
6 Клеммы A- (C-) конвертера сигналов
7 Конвертер сигналов с адресом = 0 и пассивным или активным токовым выходом
8 Вторичное главное устройство
9 Источник питания для (ведомых) устройств с пассивным токовым выходом
10 Нагрузочное сопротивление ≥ 250 Ω (Ом)
