4
Электрический монтаж
30
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
100…230 B
перем. тока
• Соедините провод защитного заземления PE от сети питания с отдельной клеммой в клеммном
отсеке конвертера сигналов.
• Соедините фазный провод с клеммой L, а нейтральный провод с клеммой N.
24
В перем./пост. тока
• Соедините функциональное заземление FE с отдельной U-образной клеммой в клеммном отсеке
конвертера сигналов.
• В случае подключения к источнику сверхнизкого напряжения следует обеспечить наличие
устройства защитного разделения (БСНН) (VDE 0100 / VDE 0106 и/или IEC 364 / IEC 536, или
соответствующие внутригосударственные требования).
4.4
Правильная укладка электрических кабелей

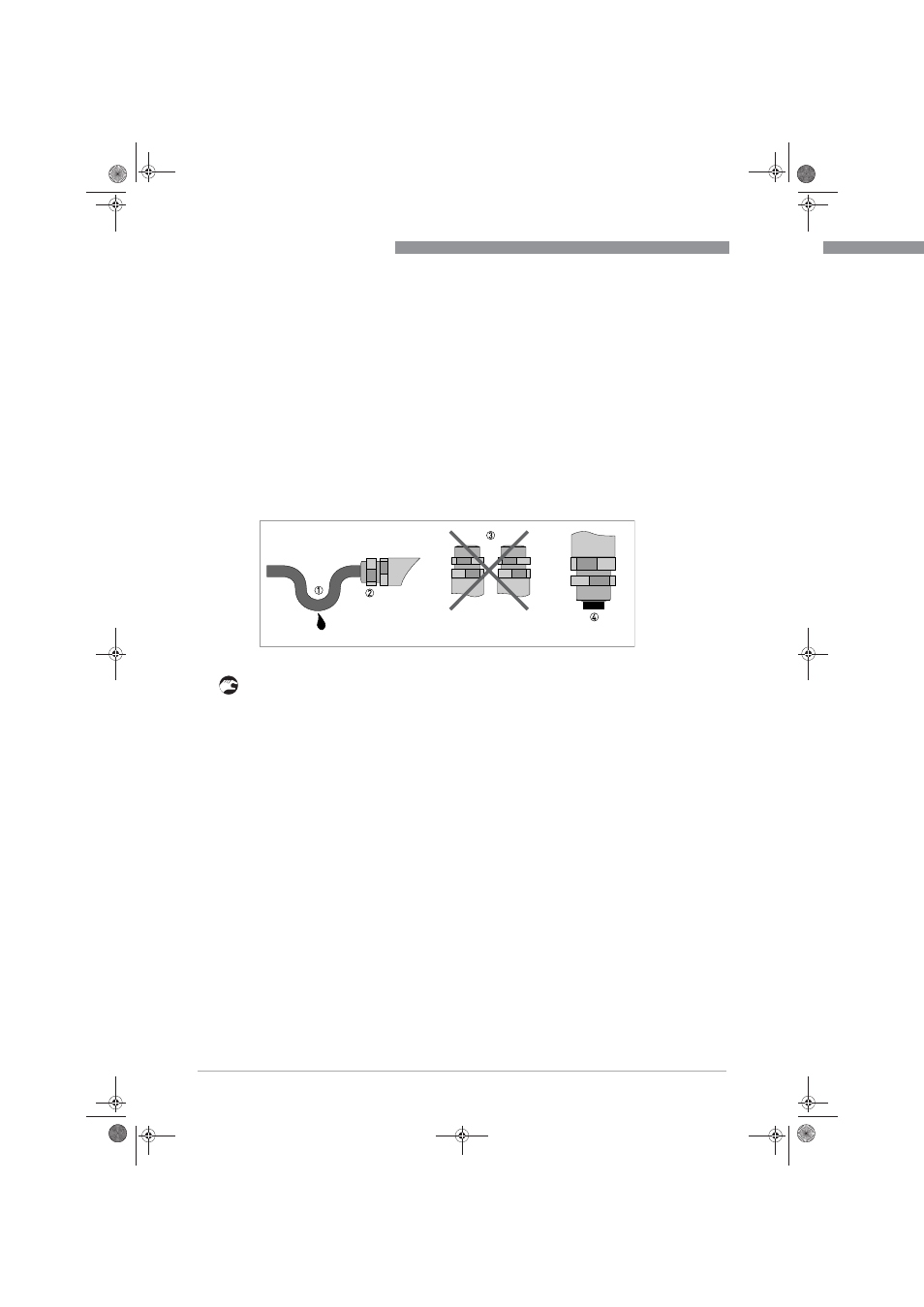

1 Перед самым корпусом расположите кабель в форме петли.
2 Надёжно затяните резьбовое соединение кабельного ввода.
3 Никогда не монтируйте корпус с кабельными вводами, расположенными вверх.
4 Закройте неиспользуемые кабельные вводы заглушками.
P
иcyнoк 4-5: Защитите корпус от попадания пыли и воды
