Электрический монтаж – Инструкция по эксплуатации KROHNE OPTISONIC 3400 RU
Страница 46
4
Электрический монтаж
46
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
Пассивный импульсный/частотный выход, модульная версия Вх./Вых.
• U
внеш.
≤ 32 В пост. тока
• f
макс.
в рабочем меню настроена на f
макс.
≤ 100 Гц:
I
≤ 100 мА
разомкнут:
I
≤ 0,05 мА при U
внеш.
= 32
В пост. тока
замкнут:
U
0,
макс.
= 0,2
В при I
≤ 10 мА
U
0,
макс.
= 2
В при I
≤ 100 мА
• f
макс.
в рабочем меню настроена на 100 Гц < f
макс.
≤ 10 кГц:
разомкнут:
I
≤ 0,05 мА при U
внеш.
= 32
В пост. тока
замкнут:
U
0,
макс.
= 1,5
В при I
≤ 1 мА
U
0,
макс.
= 2,5
В при I
≤ 10 мА
U
0,
макс.
= 5
В при I
≤ 20 мА
• В случае превышения следующего максимального полного сопротивления нагрузки R
L,
макс.
необходимо соответствующим образом понизить полное сопротивление нагрузки R
L
при помощи
параллельного подключения резистора R:
f
≤ 100 Гц: R
L,
макс.
= 47
кОм
f
≤ 1 кГц: R
L,
макс.
= 10
кОм
f
≤ 10 кГц: R
L,
макс.
= 1
кОм
• Минимальное сопротивление нагрузки R
L,
мин.
рассчитывается следующим образом:
R
L,
мин.
= (U
внеш.
- U
0
) / I
макс.
• Может быть также настроен как выход состояния; смотрите схему подключения выхода
состояния.
• Символом X обозначаются клеммы A, B или D в зависимости от исполнения конвертера сигналов.
P

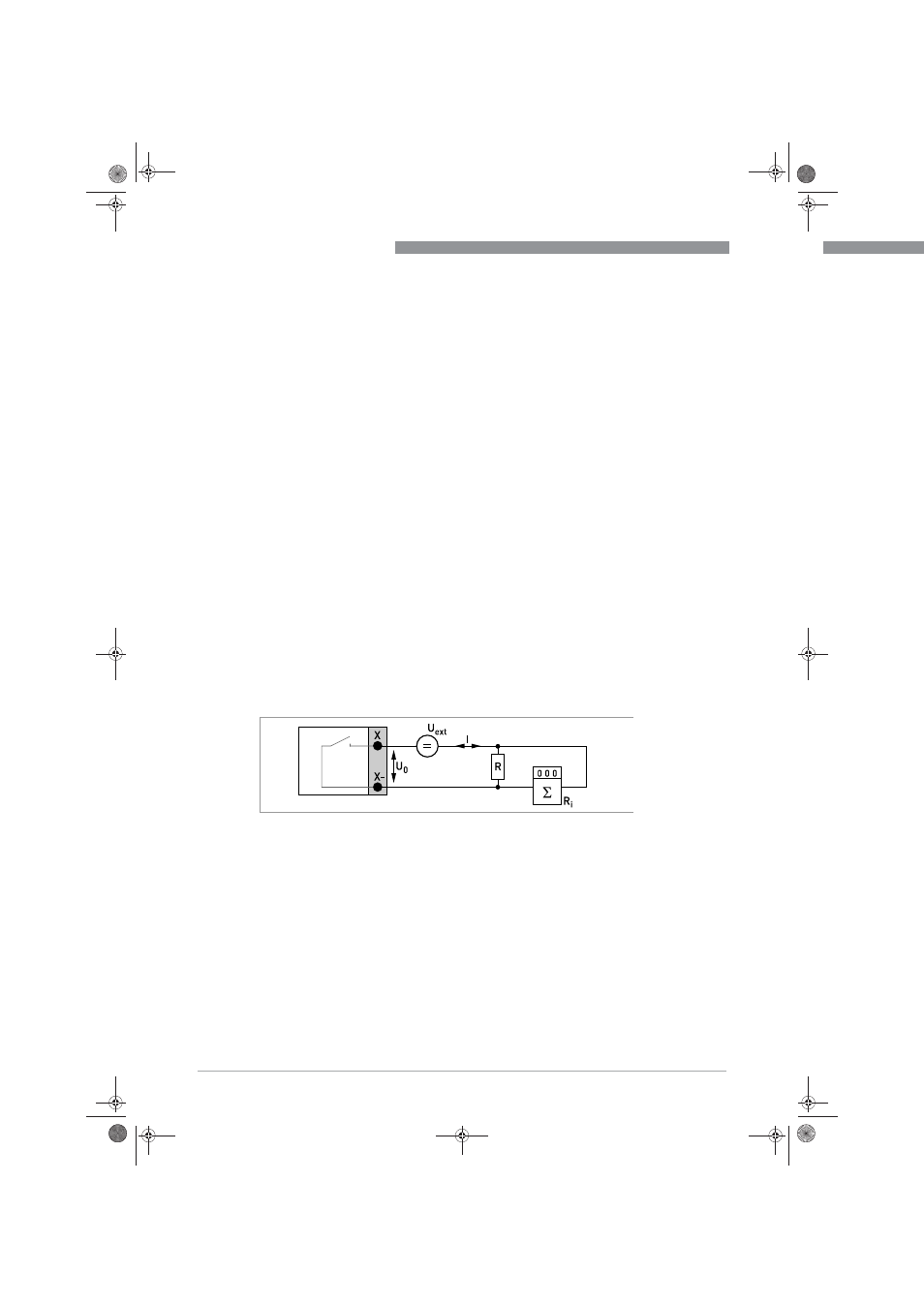

иcyнoк 4-15: Пассивный импульсный / частотный выход P
