Установка монитора EtCO2 основного потока
9650-0915-29 Rev. A Измерение концентрации углекислого газа в конце спокойного выдоха при использовании R Series (EtCO
2
)
7
Подсоединение адаптера воздуховода к дыхательному контуру
Перед подсоединением адаптера воздуховода к дыхательному контуру необходимо
подключить датчик CAPNOSTAT 5 CO
2
к адаптеру воздуховода, если это еще не сделано.
Информация о порядке данного подключения содержится в разделе “Подсоединение
адаптера воздуховода к датчику CAPNOSTAT 5 CO2” на стр. 5.
Подсоедините адаптер воздуховода к дыхательному контуру следующим образом:
1. Установите узел датчика CAPNOSTAT 5 CO
2
и адаптера воздуховода между коленом и
тройником контура искусственной вентиляции легких, как показано на рис. 2.
Примечание. ЗАПРЕЩАЕТСЯ устанавливать адаптер воздуховода между ЭТ
трубкой и коленом, поскольку это может привести к скоплению
выделений пациента в адаптере.
Установите адаптер воздуховода таким образом, чтобы его окна были расположены
вертикально, а НЕ горизонтально. Это поможет предотвратить скопление выделений
пациента на окнах. В случае депонирования выделений на окнах адаптер воздуховода
можно отсоединить от контура, промыть водой и установить на место. Во избежание
стекания влаги в адаптер воздуховода НЕ устанавливайте его таким образом, чтобы на
него воздействовала гравитация.
2. Проверьте правильность соединений. Кривая CO
2
на дисплее R Series должна иметь
правильную форму.
3. Кабель датчика не должен быть направлен в сторону пациента.
Установка адаптера воздуховода с загубником
Одноразовый адаптер воздуховода для детей/взрослых с загубником можно использовать
для выборочной проверки CO
2
у неинтубированных пациентов: взрослых или детей.
Осторожно! Одноразовый адаптер воздуховода для детей/взрослых с загубником предназначен
исключительно для однократного использования. Во избежание ухудшения работы системы
эти адаптеры ЗАПРЕЩАЕТСЯ повторно использовать или стерилизовать адаптер.
1. Распакуйте адаптер с загубником. Проверьте адаптер и загубник на предмет
повреждений и надежность их соединения.
2. Подсоедините адаптер воздуховода к датчику CAPNOSTAT 5 CO
2
следующим
образом:
a. Совместите стрелку на нижней части адаптера воздуховода со стрелкой на нижней
части датчика CAPNOSTAT.

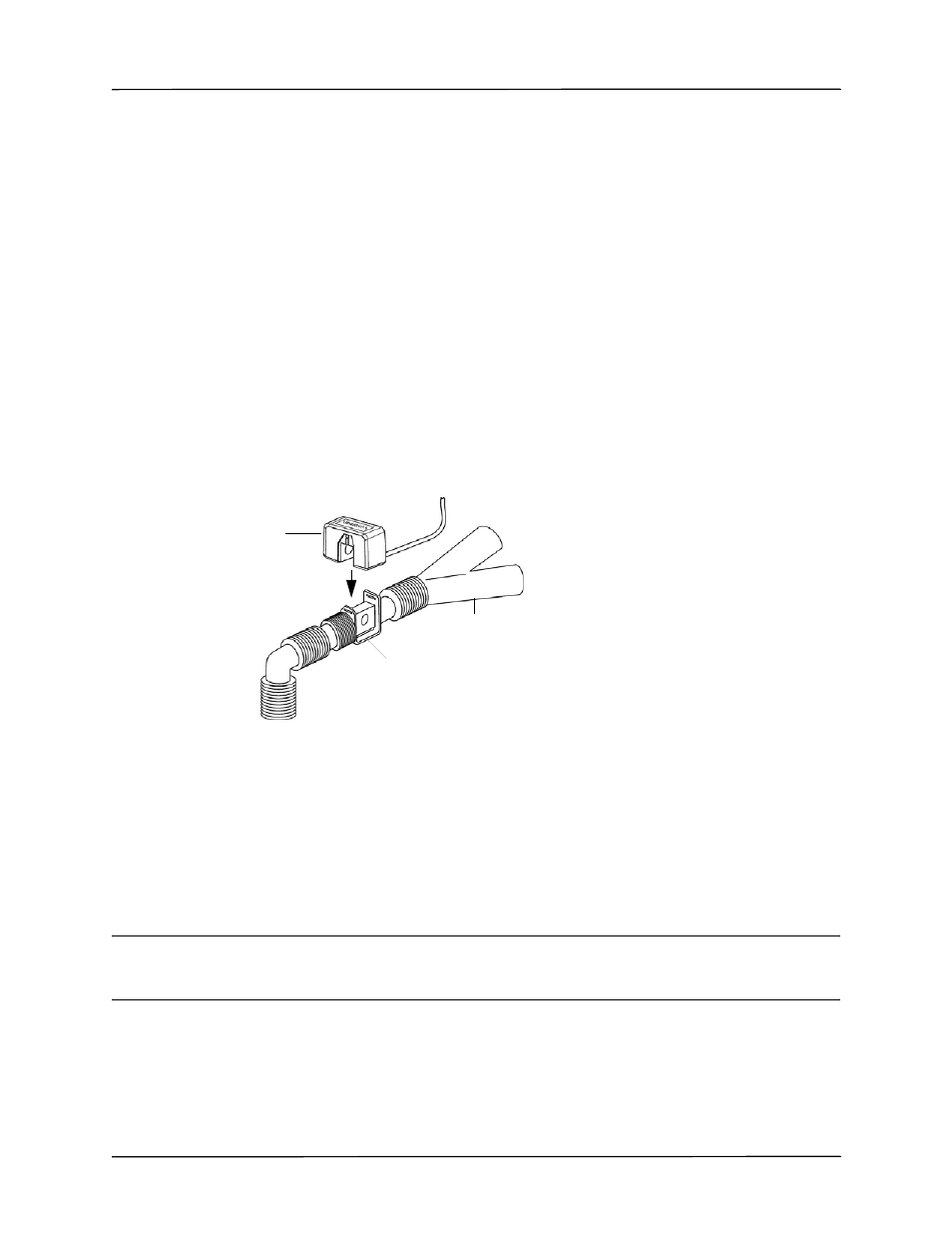

Рис. 2
Датчик
К пациенту
Многоразовый адаптер
Тройник ИВЛ
CAPNOSTAT 5
CO
2
воздуховода для взрослых
