Вывод на экране значения EtCO2
9650-0915-29 Rev. A
Измерение концентрации углекислого газа в конце спокойного выдоха при использовании R Series (EtCO
2
)
9
Вывод на экране значения EtCO
2
Прибор R Series выводит на экран числовое значение EtCO
2
в мм рт.ст., если в качестве единиц
измерения не выбраны проценты или кПа. Чтобы ознакомиться с инструкциями по настройке
других единиц измерения, см. (R Series Configuration Guide)Руководство по конфигурации
R Series (REF 9650-1201-01). Кроме того, прибор выводит на экран значение частоты дыхания
в минуту, которая сокращенно обозначается “ЧД”. Для вывода капнограммы можно также
нажать экранную клавишу Trace 2 (Кривая 2) или Trace 3 (Кривая 3).
Отображение кривой капнограммы
Пока не осуществляется зарядка дефибриллятора или не выполняется анализ ЭКГ, на
дисплее прибора R Series могут отображаться одна, две или три кривые в режимах
“Монитор”, “Дефиб” или Manual (Ручной) (для моделей BLS/Plus). В режиме “Стимул”
на дисплее прибора отображаются только одна или две кривые.
Примечание. Если окно со значением CO
2
не отображается на мониторе, проверьте
соединение кабеля датчика с прибором R Series. Если датчик не
подсоединен к прибору, окно со значением CO
2
не отображается. Если
после включения питания окно отобразилось, то оно не исчезнет даже
при отсоединении датчика от прибора.
Во время мониторинга EtCO
2
прибор способен под кривой ЭКГ выводить капнограмму,
что позволяет наглядно изобразить изменяющиеся значения CO
2
. На экране прибора
капнограмма отображается в два раза медленнее, чем ЭКГ, и в зависимости от настройки
данные предоставляются за 8 или 10 секунд.
При нажатии кнопок ЗАРЯД, АНАЛИЗ или ВЫБОР ЭНЕРГИИ либо экранной
клавиши Sync On/Off (Синхро Вкл/Выкл) третья кривая исчезнет с экрана прибора.
Чтобы вывести на экран другие кривые (SpO
2
, CPR (Реанимация) или Filt ECG (Фильтр.
ЭКГ)) вместо капнограммы, нажмите экранную клавишу Options (Опции), затем — экранную
клавишу Traces (Кривые). Нажмите Trace 2 (Кривая 2) или Trace 3 (Кривая 3) и выберите
необходимую кривую. Чтобы скрыть любые дополнительные кривые, нажмите Off (Выкл).

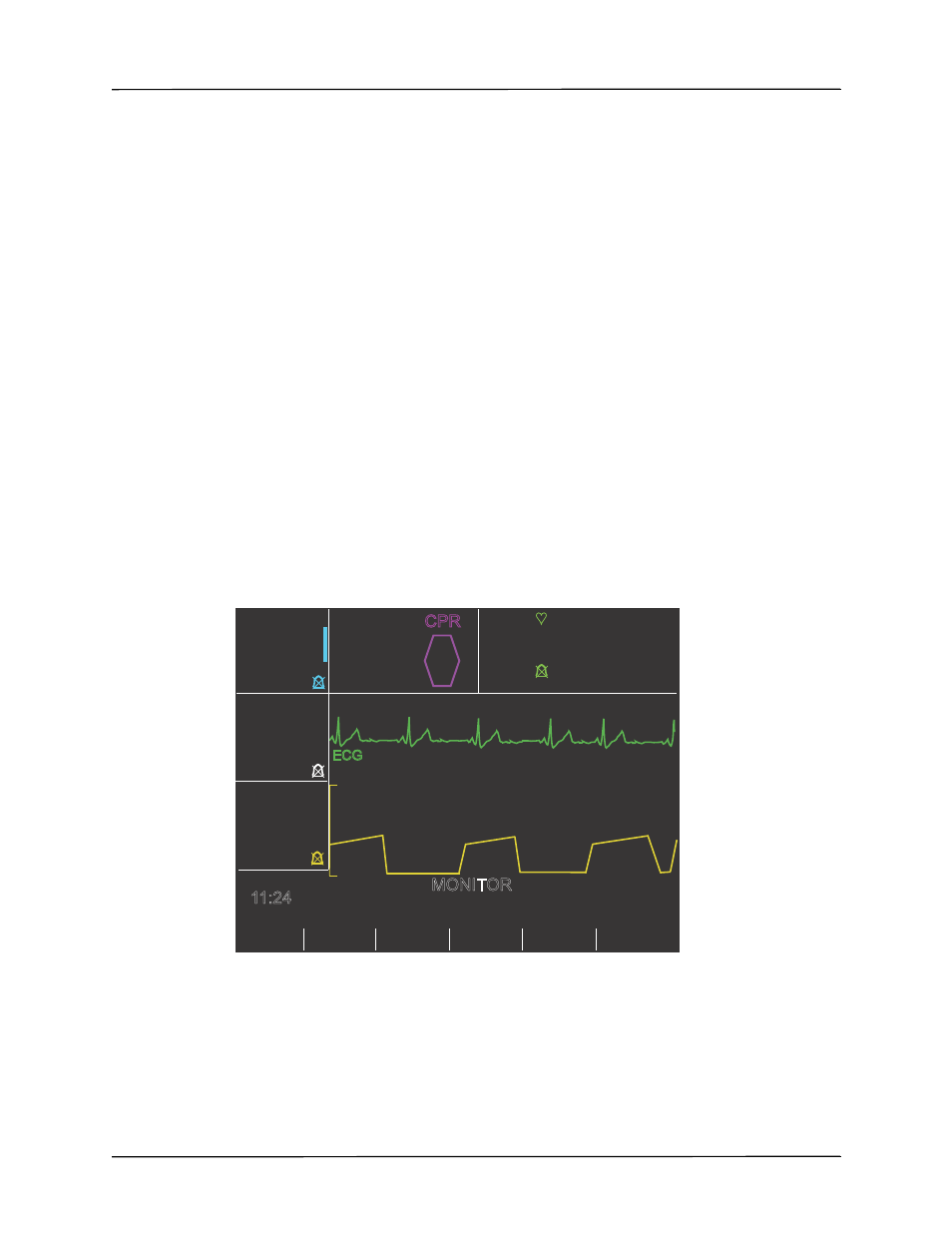

Настроить размер отображаемой кривой можно с помощью экранной клавиши Zoom
(Крупнее) в подменю EtCO
2
. Значения масштаба отображаются слева от капнограммы.
