Соединение
2
8
<DV-747A-Ru>
AV CONNECTOR 2
AV CONNECTOR 1 (RGB)-TV
VIDEO
OUT
S-VIDEO
OUT
OPTICAL
IN
OUT
COAXIAL
SUB
WOOFER
CENTER
SURROUND
FRONT
1
P
R
P
B
Y
2
1
1
2
L
L
R
R
2
AUDIO OUT
(5.1CH)
DIGITAL OUT
CONTROL
AUDIO OUT
(2CH)
COMPONENT VIDEO OUT
AC IN
1
2
3

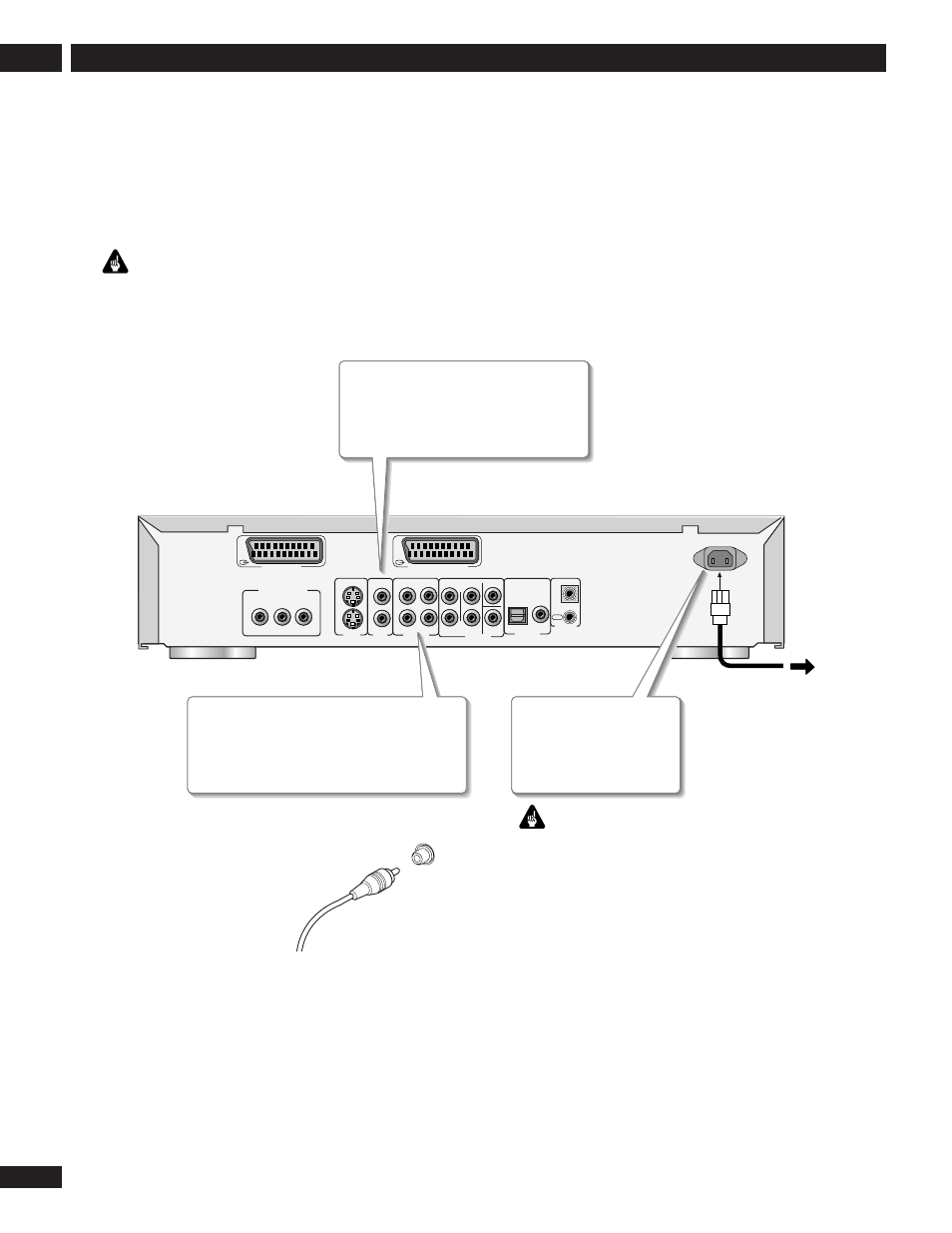

Простая установка
Эта простая установка - минимальный набор подключений,
необходимые для начала просмотра видеодисков DVD. И звук и
изображение поданы непосредственно к вашему телевизору, с
помощью аудио и видео кабелей (в комплекте). Для других
возможных подключений, см.
страницы 9 и 10.
Внимание
Перед созданием или изменением любых групповых подсоединений на
задней панели устройства, удостовертесь, что все компоненты
обесточены и отключены от стенной розетки.
Соедините желтый видеокабель (из
комплекта) к составному видеовходу
на вашем телевизоре.
Подключите устройство
к стандартному AC
выходу на стене.
Соедините красный/белый стерео
аудиокабель к паре стерео аудиовходов на
вашем телевизоре.
Подсоединение аудио и видео кабелей
Удостоверьтесь, что до конца
вставили каждый разъем для
лучшего подключения. Разъемы
гнезда обозначены цветом для
облегчения подсоединения.
Внимание
•
Для надлежащего заземления проигрывателя, кроме всего, Вы
должны подсоединить как минимум один аудио или видео кабель
(не принимая во внимание оптический кабель).
•
Если
CONTROL IN гнездо на задней панели проигрывателя соединен
с
CONTROL OUT гнездом другого компонента Pioneer, направте
дистанционное управление на один из компонентов, чтобы
управлять проигрывателем.
Подсоединение кабелей управления
Используйте стереокабель миниразъема (не включен в
комплект), чтобы соединить
CONTROL OUT вашего усилителя/
приемника Pioneer с
CONTROL IN данного устройства. Это
позволит вам управлять данным устройством при помощи ДПУ
усилителя/приемника. Смотрите инструкцию, которая
прилагается к вашему усилителю/приемнику для более
подробных инструкций. Вы можете добавить большее
количество компонентов в цепь, подключив
CONTROL OUT
данного устройства к
CONTROL IN других компонентов Pioneer.
