Pioneer DV-747A - Инструкция (Страница 10)

Соединение 2
10
<DV-747A-Ru>
COAX
OPTICAL
AV CONNECTOR 2 AV CONNECTOR 1 (RGB)-TV
VIDEO
OUT
S-VIDEO
OUT
OPTICAL
IN
OUT
COAXIAL SUB WOOFER
CENTER
SURROUND FRONT
1
P R P B Y
2
1
1
2
L
L
R
R
2
AUDIO OUT
(5.1CH)
DIGITAL OUT
CONTROL
AUDIO OUT
(2CH)
COMPONENT VIDEO OUT
AC IN
1 2
3 4

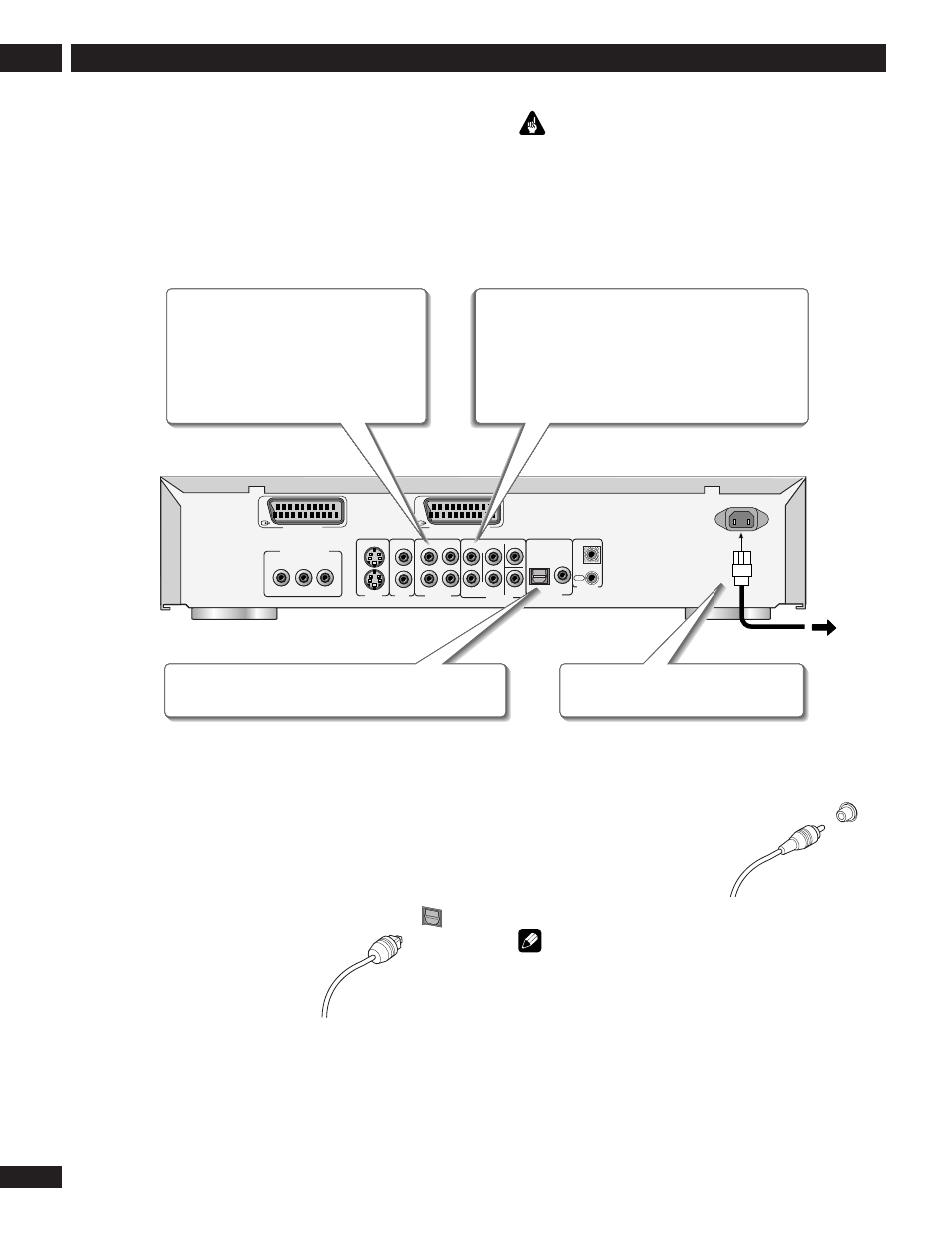

Аудиоподключение домашнего театра
Данный проигрыватель выводит мультиканальное аудио как в
аналоговой так и в цифровой форме. Смотрите инструкции для
вашего усилителя/приемника, чтобы узнать с каким он
совместим оборудованием (особенно какие цифровые форматы
— Dolby Digital, DTS, и т. д. — он может декодировать).
Соединение аналоговых аудиокабелей
Удостоверьтесь, что вы до конца вставили вставили штепсель
для лучшего подсоединеня. Штепсели и гнезда обозначены
цветом для облегчения подсоединения.
Соединение оптических кабелей
Оптические соединения могут
подсоединятся только одним
способом, поэтому удостоверьтесь,
что штепсель находится в
соответствующем положении по
отношению к гнезду перед тем
подключением. При правильном
подключении вы должны услышать шелчек, когда штепсель
полностью вошел. При подсоединении штепселя, защитная
клема откроется и Вы должны услышать щелчек ее возврата в
исходное положение, если штепсель полностью вставлен.
Будтье внимательны, чтобы Вы не вставляли штепсель силой
потому, что это может повредить защитную клему, кабель или
сам модуль.
Соединение коаксиальных кабелей
Используйте соединение со
штырьком (так называемая RCA
или фоно) для каждого конца
чтобы подсоединить цифровые
коаксиальные гнезда.
Удостоверьтесь, что штепсель
полностью вошел в гнездо.
Примечаниe
Если Вы проигрываете многоканальное DVD Аудио с помощью одного
из дигитальных выводов, то оно будет воспроизведено в стерео. А
также высокий уровень сэмплинга DVD Аудио (192кгц или 176,4кгц)
будет снижен до 96кгц, 88,2кгц, 48кгц или 44, 1кгц, в зависимости от
диска. Мультиканальные диски и диски с высоким уровнем сэмплинга
доступны только через аналоговые выводы.
Некоторые DVD Аудио и все SACD Аудио имеют выход только через
аналоговые выводы.
Если в вашем усилителе есть только
стерео входы, подключайте их здесь.
Соедините коаксиальный или оптический вход вашего
усилителя, если он имеет цифровой вход. Включите в стандартную AC розетку.
Если Ваш усилитель оснащен 5.1 каналом
аналогового ввода, подсоедините их здесь,
Соедините FRONT L (левый)/R (правый), SURROUND
L/R CENTER и SUBWOOFER входы Вашего усилителя.
Внимание
Перед тем как делая или меняя любые подсоединения на задней
панели, удостоверьтесь, что все компоненты обесточены и выключены
из розетки.
