UNO/2 200, 300, 400, 500 - UNO/1 200, 300, 400, 500
08/07/10 - 300021343-001-C
PROVISOIRE
4.4 Гидравлическое подключение первичного контура солнечной установки
После выключения температура в коллекторах может
превышать 150 °C.
Для защиты от замораживания в качестве
теплоносителя
используют
смесь
воды
с
пропиленгликолем.
В связи с высокими температурами, с использованием
пропиленгликоля и в связи с давлением в первичном
контуре солнечной установки, гидравлическое
подключение первичного контура должно быть
выполнено очень тщательно, особенно в том, что
касается теплоизоляции и герметичности. Необходимо
обязательно соблюдать технические указания этой
инструкции.
Рекомендуемый расход
Плоские солнечные коллекторы Dietrisol PRO : 12-40 л/м
2
ч
Трубчатые солнечные коллекторы : 12-50 л/м
2
ч
Отводящий трубопровод предохранительного
клапана
- Максимальная длина трубопровода - 2 m
- Не перекрывать
- DN 20
- Установить с постоянным наклоном в сторону слива
Защита окружающей среды
Установить приёмный сосуд достаточного объёма для
сбора теплоносителя под сливным трубопроводом и
отводящим
трубопроводом
предохранительного
клапана.
4.4.1
Подающий и обратный трубопроводы
Расчет размеров
Чтобы во время процесса удаления воздуха использовать
преимущества трубопровода без воздухоотделителя или без
воздухоотводчика, расход теплоносителя в контуре солнечных
коллекторов не должен опускаться ниже 0.4 m/s. Для этого
соблюдать следующие критерии :
Трубопроводы между солнечными коллекторами и патрубками
водонагревателя солнечной установки должны быть как можно
более короткими и они должны быть с уклоном.
Если невозможно соблюдать критерии расположения, которые
обеспечивают оптимальное отделение воздуха из солнечной
установки, то в верхней точке (в верхних точках) должен быть
установлен воздухоотделитель с ручным воздухоотводчиком
.
Подключение

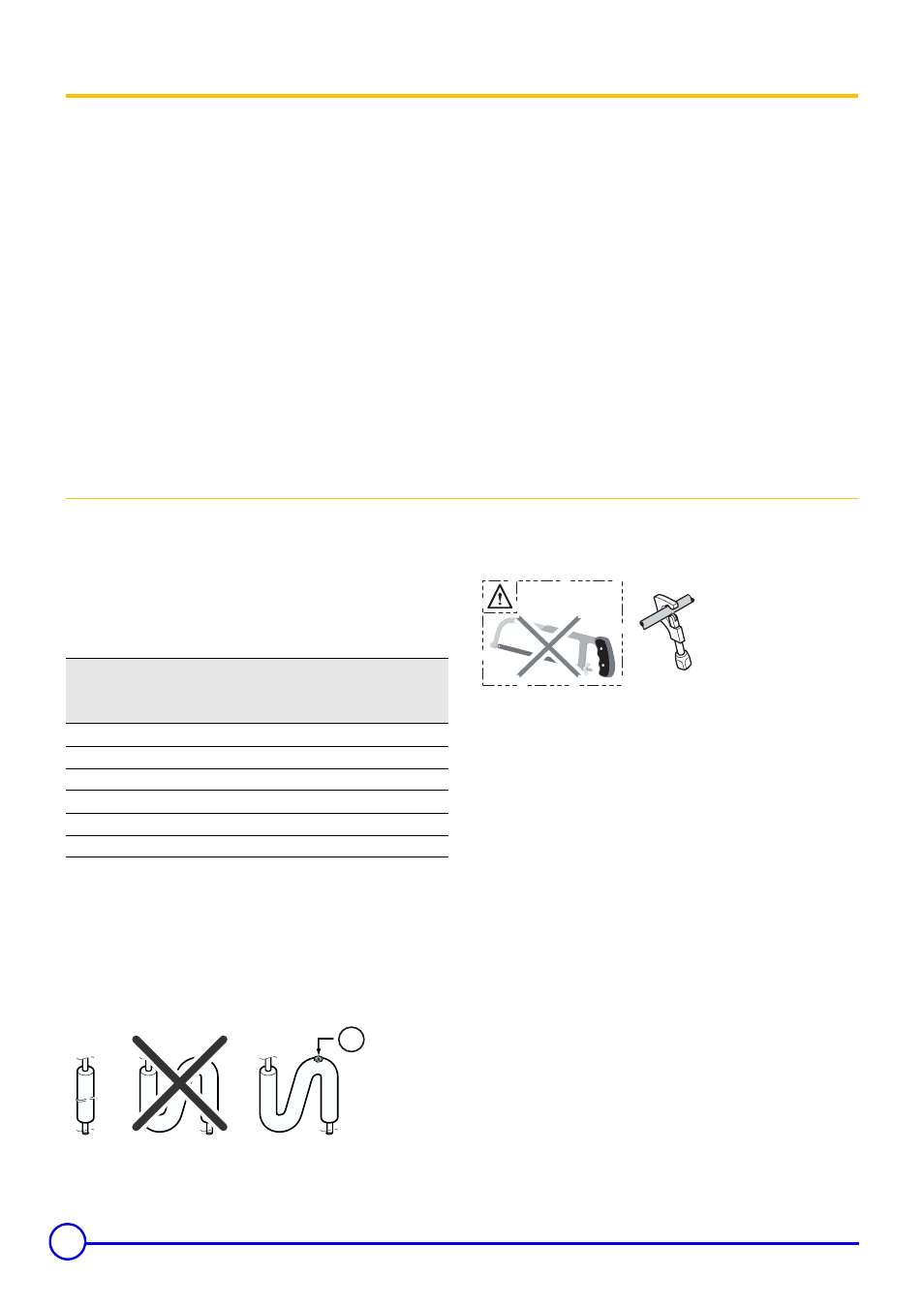

Запрещено использовать ножовку по металлу.
`
Соединение труб при помощи компрессионного фитинга.
`
Пайка твёрдым припоем : Припой для твёрдой пайки без
флюса - в соответствии с DIN EN 1044, например, L-Ag2P
или L-CuP6.
Пайка мягким припоем не разрешена.
Использование флюса способствует коррозии
отопительный установок, которые в качестве
теплоносителя используют пропиленгликоль. Во всех
случаях необходимо промывка внутренней части
трубопроводов.
`
Штуцерные соединения с накидной гайкой : Можно
использовать только те, которые устойчивы к гликолю, к
давлению (4 bar) и к температуре (180 °C, -30 °C) (данные
производителя).
`
Герметизирующий материал : Лён или тефлон.
Число коллекторов
Медная труба
наружный диаметр
(мм)
Макс. длина (м)
(подающая +
обратная линии)
Плоские солнечные коллекторы Dietrisol PRO/NEO
2
15 или 18
30
3
15
30
Трубчатые коллекторы
3 последовательно
15 или 18
30
4 последовательно
15 или 18
30
8980N013
1
8980N209
