UNO/2 200, 300, 400, 500 - UNO/1 200, 300, 400, 500
08/07/10 - 300021343-001-C
PROVISOIRE

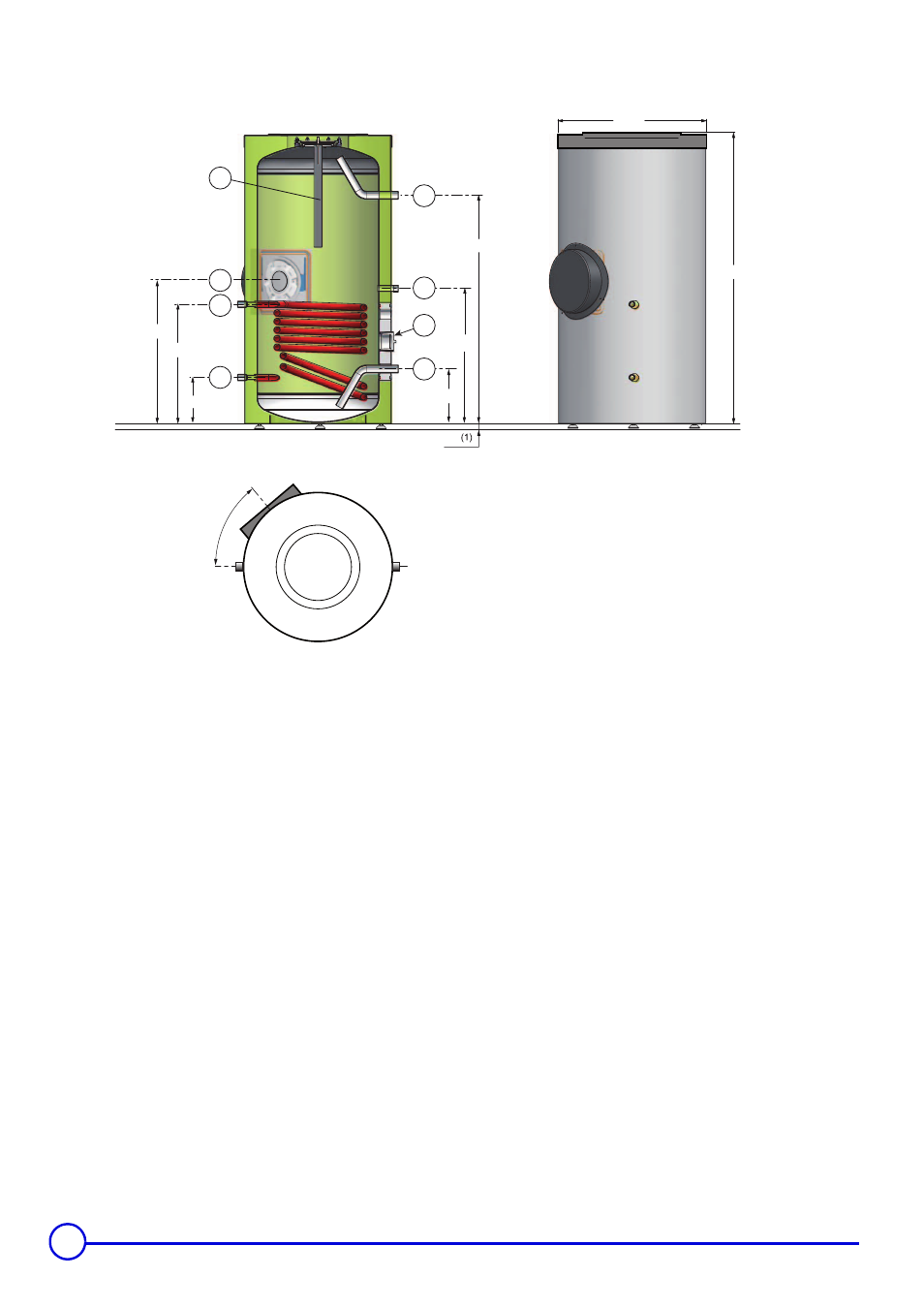

UNO/1 200
(1) Диапазон регулировки : От 30 до 40 мм
C002646-B
50°
188
Ø 600
1180
488
583
6
8
5
7
223
30
1
2
3
4
935
553
Выход горячей санитарно-технической воды - G 1
Циркуляция - G 3/4
Место для датчика солнечной установки
Вход холодной санитарно-технической воды - G 1
Анод
Вход теплообменника солнечной установки - G 3/4
Выход теплообменника солнечной установки - G 3/4
Место для установки электрического нагревательного элемента
