PROVISOIRE
17
08/07/10 - 300021343-001-C
UNO/2 200, 300, 400, 500 - UNO/1 200, 300, 400, 500

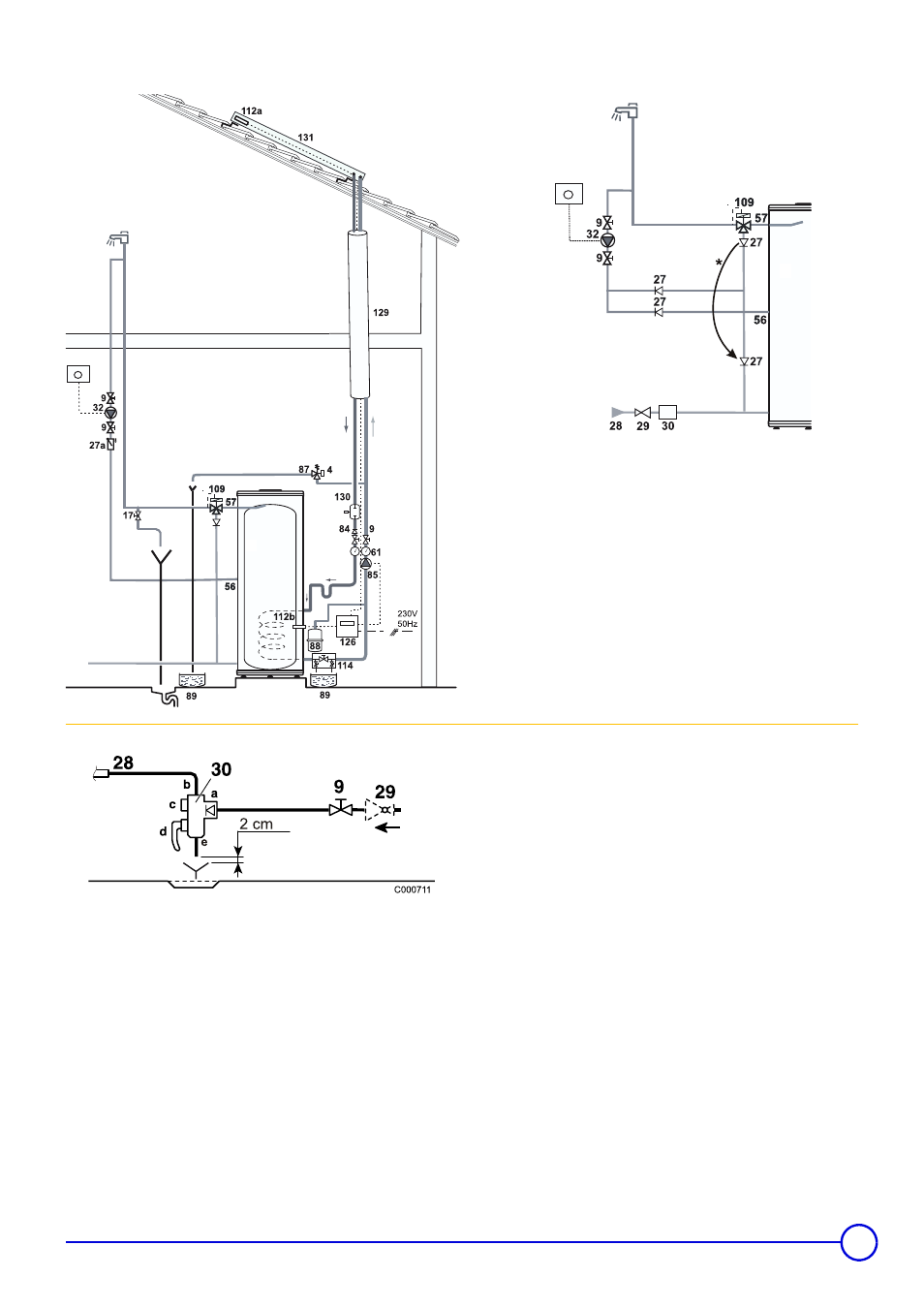

Пример 2 : UNO/1 ...
Пример 3 : Схема с контуром циркуляции
*
Перенести или добавить обратный клапан так, как указано на
рисунке.
30.
Франция : Группа безопасности
a. Ввод холодной воды со встроенным обратным клапаном
b. Подсоединение к входу холодной воды водонагревателя
горячей санитарно-технической воды
c. Запорный кран
d. Предохранительный клапан 10 бар
e. Отверстие для слива
Германия : Группа безопасности 10 бар
32.
Насос циркуляции горячей санитарно-технической воды
(необязателен)
33.
Датчик ГВС
35.
Гидравлический разделитель
44.
Защитный термостат 65 °C с ручной разблокировкой для
напольного отопление (Франция : DTU 65.8, DTU 65.14)
50.
Разделитель
51.
Термостатический клапан
56.
Обратная линия контура циркуляции горячей санитарно-
технической воды
57.
Выход горячей санитарно-технической воды
61.
Термометр
64.
контур A : прямой контур отопления (например : радиаторы)
65.
контур B : контур отопления со смесительным клапаном, контур
отопления может быть низкотемпературным (напольное
отопление или радиаторы)
84.
Запорный кран с разблокируемым обратным клапаном
85.
Насос первичного контура солнечной установки
87.
Опломбированный и тарированный на 6 бар
предохранительный клапан (первичный контур солнечной
установки)
88.
Расширительный бак солнечной установки
89.
Сборник для теплоносителя
109.
Термостатический смеситель
112a. Датчик солнечного коллектора
112b. Датчик водонагревателя солнечной установки
В зависимости от модели : накладной датчик или погружной в
приемную гильзу
114.
Устройство для заполнения и слива первичного контура
солнечной установки (
пропиленгликоль)
115.
Термостатический клапан для позонного распределения тепла
126.
Система регулирования солнечной установки
129.
Duo-Tube
130.
Воздухоотделитель с ручным воздухоотводчиком - (Airstop)
131.
Батарея плоских или трубчатых солнечных коллекторов
133.
Диалоговый модуль
M001673-B
