PROVISOIRE
11
08/07/10 - 300021343-001-C
UNO/2 200, 300, 400, 500 - UNO/1 200, 300, 400, 500
UNO/2 400 - UNO/2 500
(1) Диапазон регулировки : От 30 до 40 мм
M001671-D
H
211
D
C
E
J
K
F
Ø 750
50°
8°
68
30
1
1
2
2
3
3
4
4
5
5
6
6
7
9
9
10
10
11
7
12

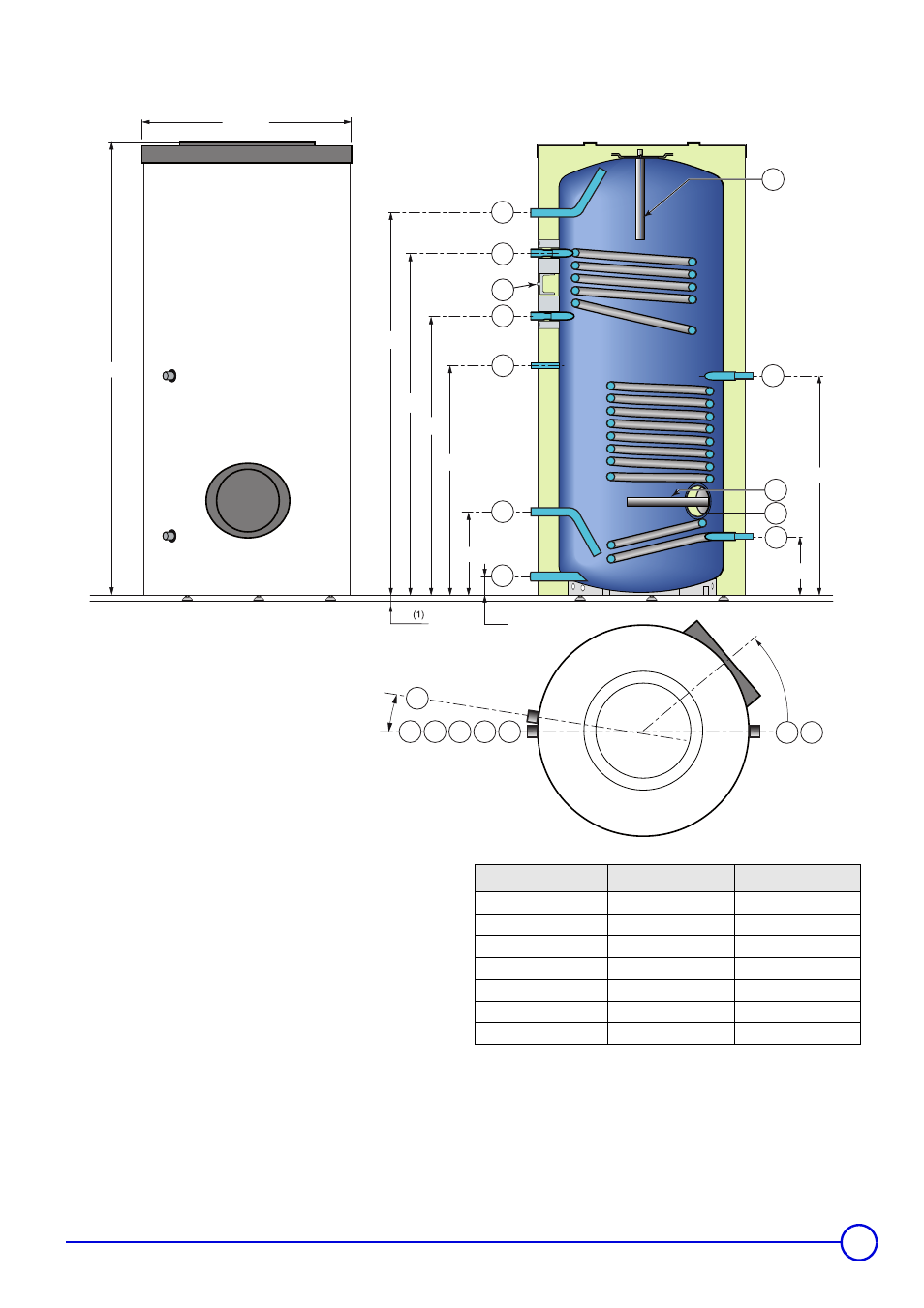

Выход горячей санитарно-технической воды - G 1
Вход теплообменника солнечной установки - G 3/4
Циркуляция - G 3/4
Вход холодной санитарно-технической воды - G 1
Выход теплообменника солнечной установки - G 3/4
Слив - G 1
Анод
Выход теплообменника первичного контура (котел) - G 1
Вход теплообменника первичного контура (котел) - G 1
,
Датчик ГВС
-
Место для датчика солнечной установки
UNO/2 400
UNO/2 500
C
303
321
D
826
1056
E
791
821
F
1381
1465
H
1620
1725
J
1006
1161
K
1231
1386
