26

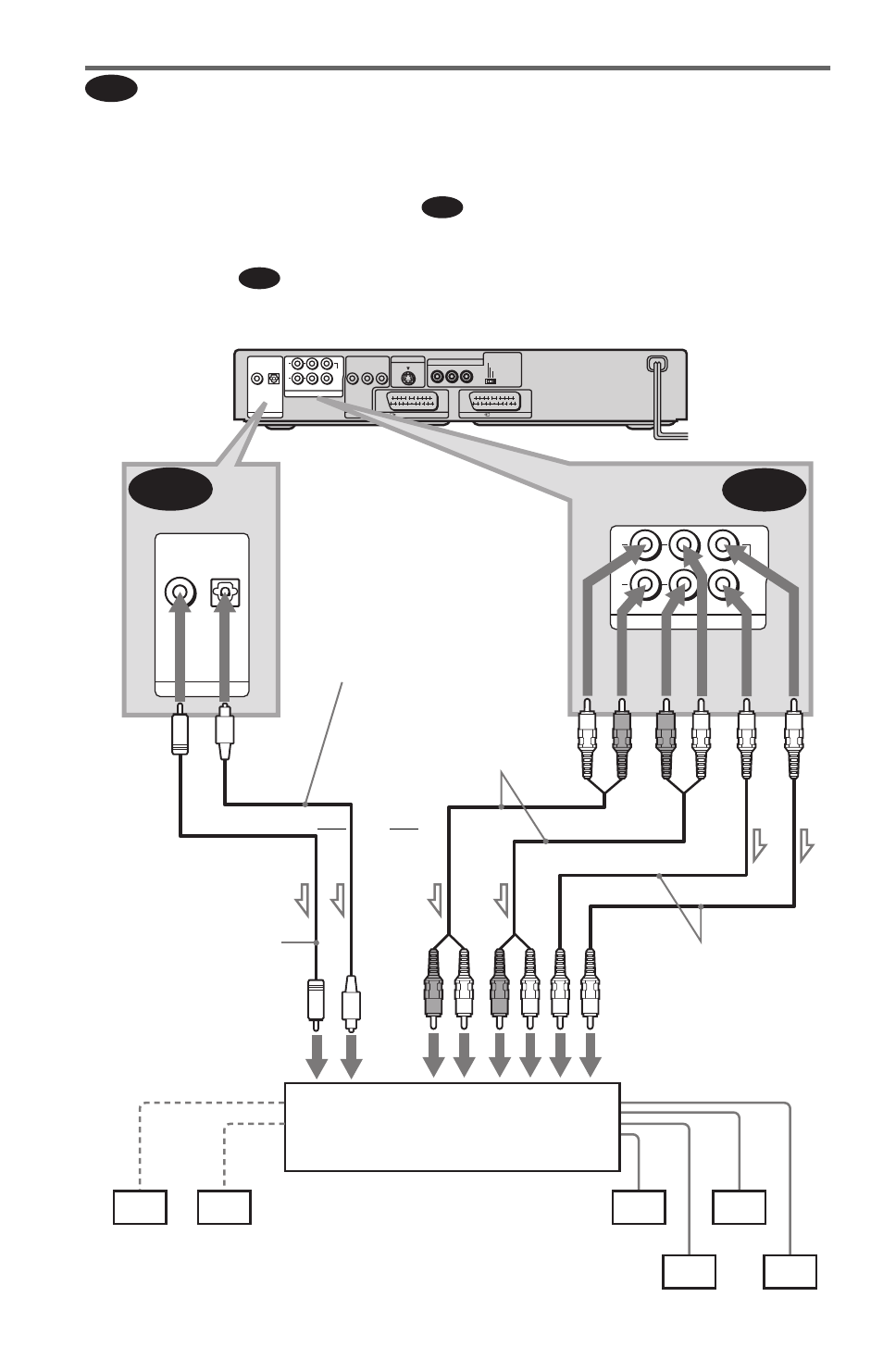

Подключение к усилителю AV (ресиверу) с входными гнездами для
5.1-канального воспроизведения и/или цифровым входным гнездом и 4 -
6 громкоговорителям
Если в усилителе AV (ресивере) имеются входные разъемы для 5.1-канального
воспроизведения, используйте схему
.
Если требуется использовать функцию декодера Dolby Digital, MPEG audio или
DTS на усилителе AV (ресивере), выполните подключение к цифровому гнезду,
используя схему
. Используя следующие схемы подключения, Вы сможете
насладиться аудиоэффектом присутствия в домашних условиях.
D
D-1
D-2
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
5.1CH OUTPUT
W O O F E R
L
R
FRONT REAR
C E N T E R
AUDIO
L R
VIDEO
LINE OUT LINE 1 (RGB)-TV
S VIDEO OUT
LINE 2
5.1CH OUTPUT
W O O F E R
L
R
FRONT REAR
C E N T E R
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
D-2 D-1
Y P R/ C R
SCAN SELECT P B/ C B
COMPONENT VIDEO OUT SELECTABLE
INTERLACE
PROGRESSIVE
l: Направление сигнала
Передний
(R)
Передний (L)
Задний (R)
Усилитель AV (ресивер) с входами
для 5.1-канального
воспроизведения и/или декодером
Низкочастотный
громкоговоритель Центральный
Коаксиальный
цифровой шнур
(не прилагается)
Моно аудиошнур
(не прилагается)
Стерео аудиошнур
(не прилагается)
Оптический цифровой
шнур (не прилагается).
Перед подключением
снимите крышку с гнезда
[Громкоговорители]
Проигрыватель CD/DVD
[Громкоговорители]
Задний (L)
к входному
аудиогнезду к коаксиальному или
оптическому цифровому
входному гнезду
или или
к гнездам
5.1CH
OUTPUT
к гнезду DIGITAL OUT
(COAXIAL или OPTICAL)
