24

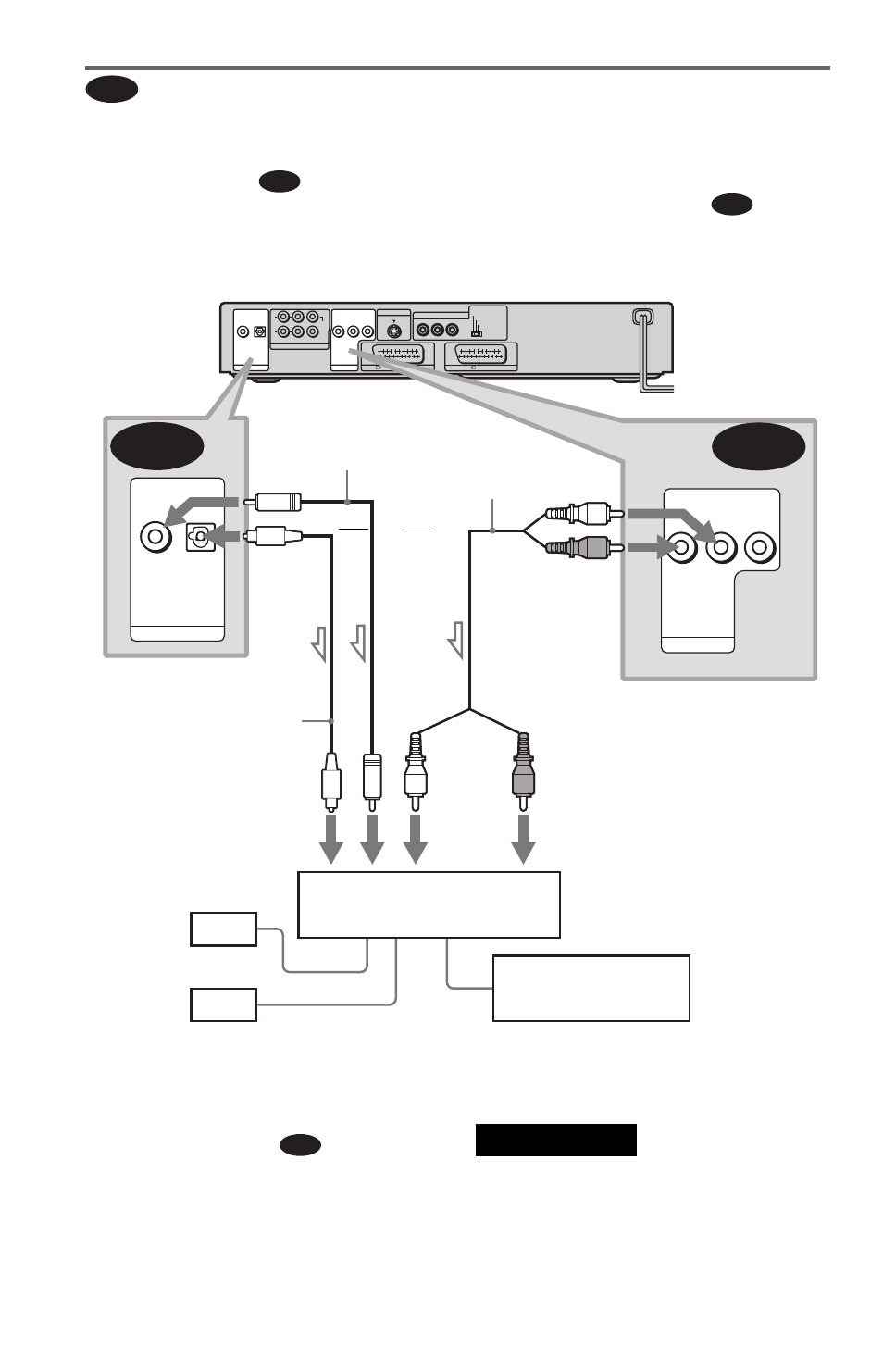

Подключение к стереоусилителю (ресиверу) и 2
громкоговорителям/Подключение к деке MD или DAT
Если стереоусилитель (ресивер) имеет только входные аудиогнезда L и R,
используйте схему
. Если на усилителе (ресивере) имеется цифровое входное
гнездо или при подключении к деке MD или DAT, используйте схему . В этом
случае проигрыватель можно также подключить напрямую к деке MD или DAT,
не используя стереоусилитель (ресивер).
z Советы
• В схеме подключения вместо
отдельного стерео аудиошнура можно
использовать прилагаемый
соединительный аудио-/видеошнур.
• Для наслаждения насыщенными
эффектами объемного звучания
слушатель должен находиться между
громкоговорителями.
Примечание
Звуковые сигналы Super Audio CD диска не
выводятся через цифровое гнездо.
B
B-1
B-2
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
5.1CH OUTPUT
W O O F E R
L
R
FRONT REAR
C E N T E R
AUDIO
L R
VIDEO
LINE OUT LINE 1 (RGB)-TV
S VIDEO OUT
LINE 2
B-2 B-1
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
AUDIO
L R
VIDEO
LINE OUT
Y P R/ C R
SCAN SELECT P B/ C B
COMPONENT VIDEO OUT SELECTABLE
INTERLACE
PROGRESSIVE
Проигрыватель CD/DVD
или
Стереоусилитель
(ресивер)
Дека MD/Дека DAT
Передний (L)
Передний (R)
[Громкоговорители]
(белый)
(красный)
(красный) (белый)
Коаксиальный
цифровой шнур
(не прилагается)
Стерео
аудиошнур (не
прилагается)
к входному
аудиогнезду к коаксиальному или
оптическому цифровому
входному гнезду
Оптический цифровой
шнур (не прилагается)
Перед подключением
снимите крышку с гнезда
или
к гнезду LINE OUT L/R
(AUDIO)
к гнезду DIGITAL OUT
(COAXIAL или OPTICAL)
l: Направление сигнала
B-1
