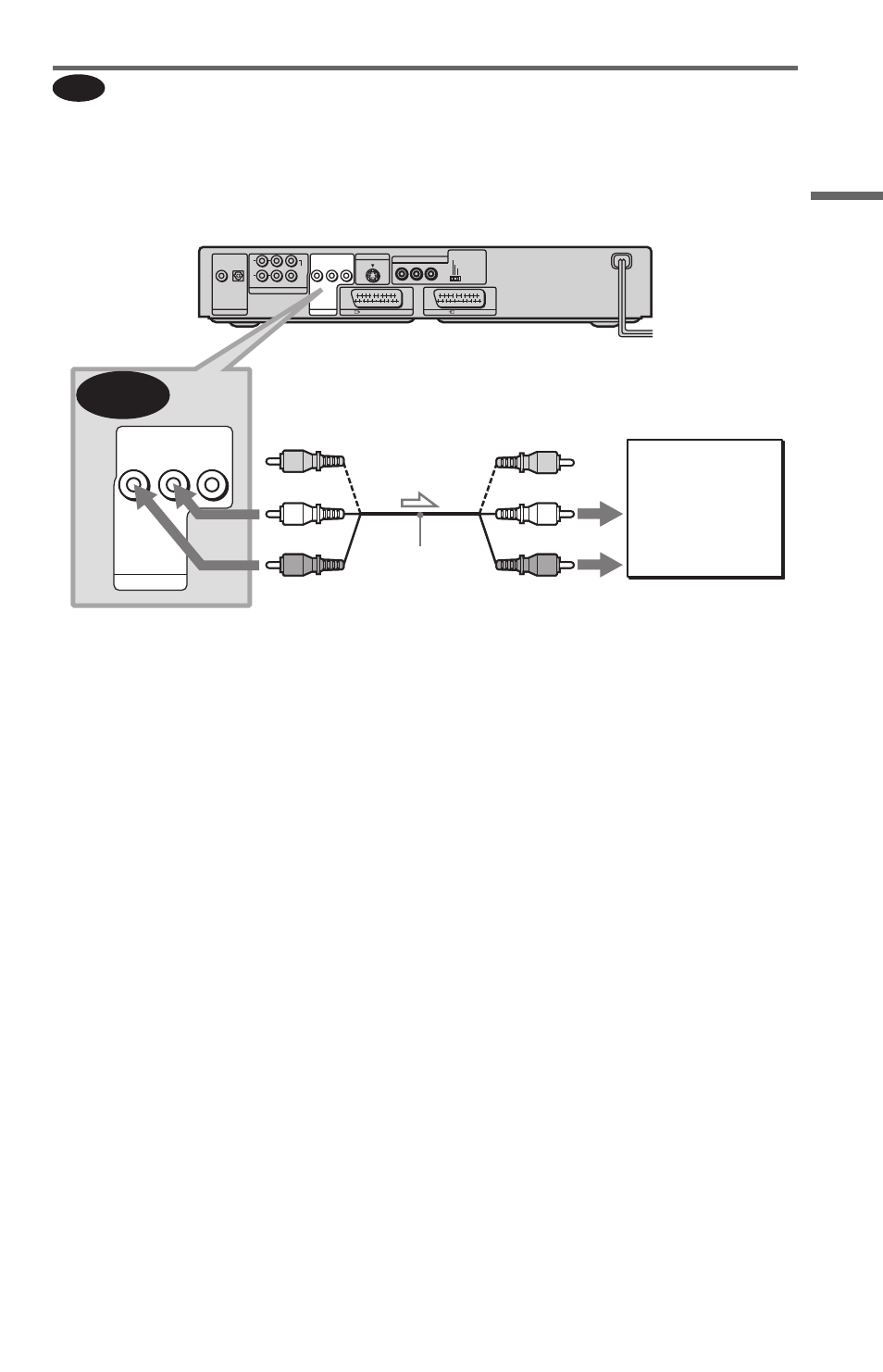

Подключение к телевизору
В этой схеме подключения звук выдается через громкоговорители телевизора.
Если в схеме подключения
A
в разделе “Пункт 3: Подсоединение видеокабелей”
(стр. 18) используется соединительный шнур SCART (EURO AV), аудиошнуры к
телевизору подключать не нужно.
* Желтый штекер используется для
видеосигналов (стр. 18).
z
Совет
При подключении к монофоническому
телевизору используйте кабель
преобразования стерео-моно (не
прилагается). Подсоедините гнезда LINE
OUT L/R (AUDIO) к гнезду аудиовхода
телевизора.
A
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
5.1CH OUTPUT
W O O F E R
L
R
FRONT
REAR
C E N T E R
AUDIO
L
R
VIDEO
LINE OUT
LINE 1 (RGB)-TV
S VIDEO OUT
LINE 2
A
AUDIO
L
R
VIDEO
LINE OUT
Y
P
R/
C
R
SCAN SELECT
P
B/
C
B
COMPONENT VIDEO OUT
SELECTABLE
INTERLACE
PROGRESSIVE
ТВ
l: Направление сигнала
Проигрыватель CD/DVD
(белый)
(красный)
Соединительный
аудио-/
видеошнур
(прилагается)
к входному аудиогнезду
(желтый)*
(белый)
(красный)
(желтый)*
к гнезду LINE OUT L/R (AUDIO)
,продолжение на следующей странице
