C-2 c-1, Примечания, По д к лю чения – Инструкция по эксплуатации Sony DVP-NS930V
Страница 25
25
П
о
д
к
лю
чения

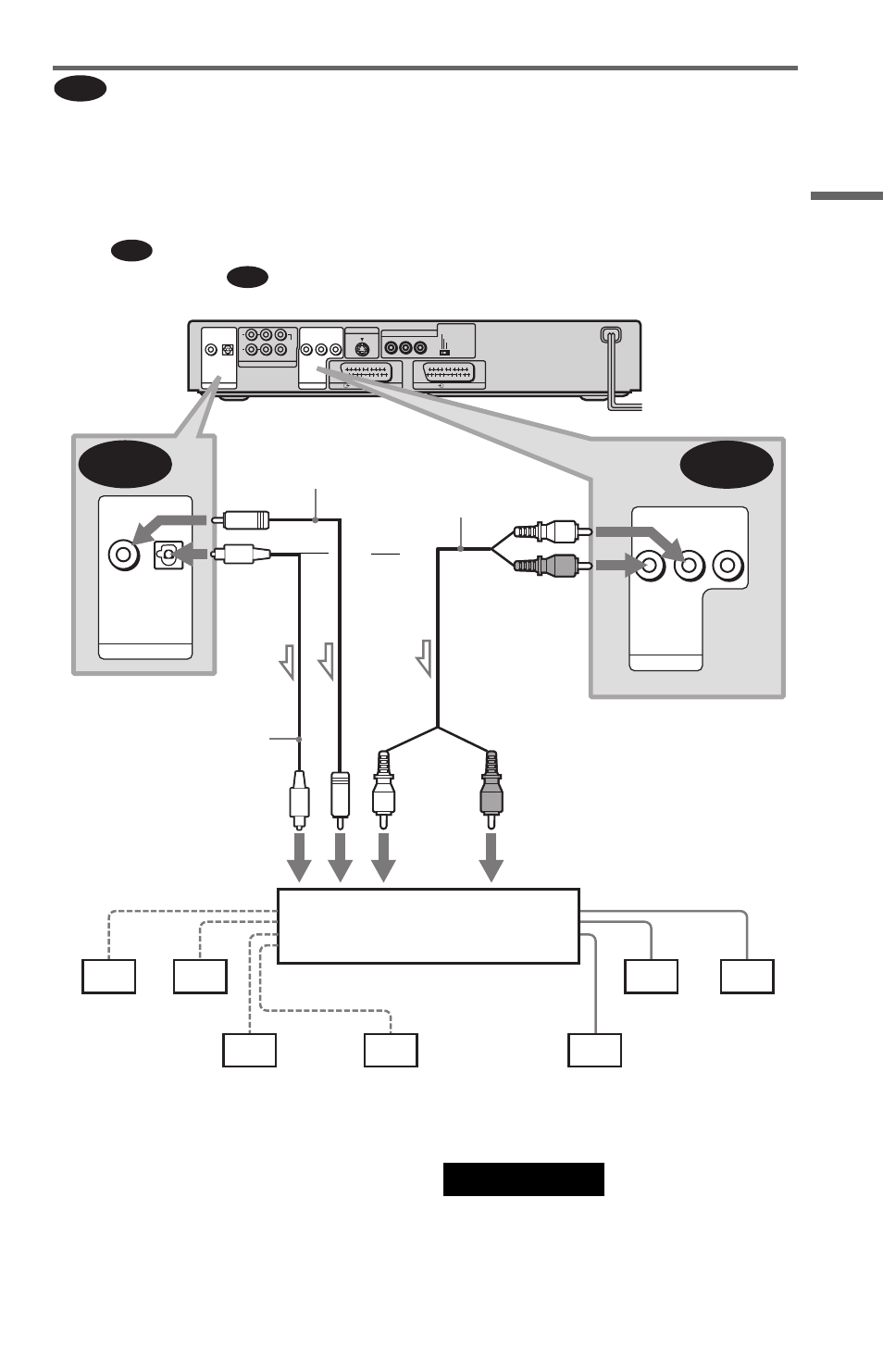

Подключение к усилителю AV (ресиверу) с декодером Dolby
Surround (Pro Logic) и 3 - 6 громкоговорителям
Эффекты объемного звучания Dolby Surround будут только при воспроизведении
дисков со звуком в формате Dolby Surround или многоканального аудио (Dolby
Digital).
Если на усилителе (ресивере) имеются только аудиовходы L и R, используйте
схему
. Если на усилителе (ресивере) имеется цифровое входное гнездо,
используйте схему
.
z
Совет
Правильное размещение
громкоговорителей см. в инструкциях по
эксплуатации усилителя (ресивера).
Примечания
• При подключении 6 громкоговорителей
замените монофонический задний
громкоговоритель на центральный, 2 задних
и низкочастотный громкоговорители.
• Звуковые сигналы Super Audio CD диска
не выводятся через цифровое гнездо.
C
C-1
C-2
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
5.1CH OUTPUT
W O O F E R
L
R
FRONT
REAR
C E N T E R
AUDIO
L
R
VIDEO
LINE OUT
LINE 1 (RGB)-TV
S VIDEO OUT
LINE 2
C-2
C-1
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
AUDIO
L
R
VIDEO
LINE OUT
Y
P
R/
C
R
SCAN SELECT
P
B/
C
B
COMPONENT VIDEO OUT
SELECTABLE
INTERLACE
PROGRESSIVE
Проигрыватель CD/DVD
или
Передний (R)
Передний (L)
Задний (R)
Низкочастотный
громкоговоритель
l: Направление сигнала
Задний (L)
Усилитель (ресивер) с
декодером Dolby Surround
Центральный
Задний (моно)
Стерео
аудиошнур (не
прилагается)
[Громкоговорители]
Коаксиальный
цифровой шнур
(не прилагается)
(красный)
(белый)
к коаксиальному или
оптическому цифровому
входному гнезду
Оптический цифровой
шнур (не прилагается)
Перед подключением
снимите крышку с гнезда
[Громкоговорители]
или
к входному аудиогнезду
(белый)
(красный)
к гнезду LINE OUT L/R
(AUDIO)
к гнезду DIGITAL OUT
(COAXIAL или OPTICAL)
,продолжение на следующей странице
