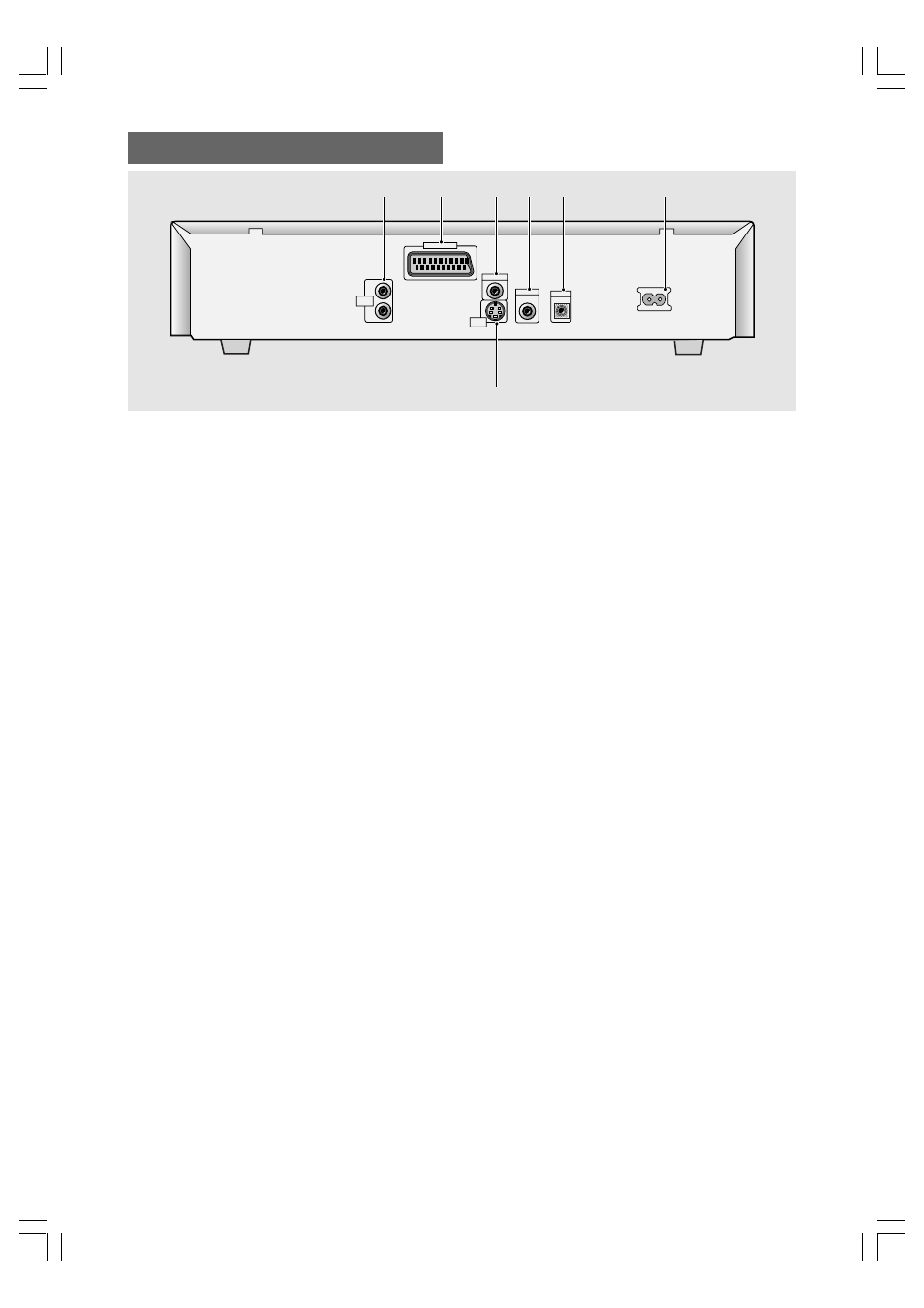

Задняя панель
1
Гнезда AUDIO OUT (АУДИОВЫХОД)
Используйте для подачи двухканального (аналогового)
аудиосигнала к аудио стереовходам на телевизоре или
стереоусилителе. Если Вы подсоединяетесь к какому-
либо приемному устройству, имеющему как цифровые,
так и аналоговые входные гнезда для подключения
проигрывателя дисков DVD, имеет смысл использовать
оба типа подсоединений (
станицы 13 и 14).
2
Гнездо AV CONNECTOR (АУДИО-ВИДЕОСОЕДИНИТЕЛЬ)
Используйте 21-штырьковый кабель SCART для
подключения к телевизору или монитору, совместимым с
такого типа соединениями. Из гнезда
AV CONNECTOR
выдаются как аудиосигналы, так и видеосигналы
(
страница 16).
3
Гнезда VIDEO OUT (ВИДЕОВЫХОД)
Соедините с видеовходом на телевизоре, мониторе,
аудиовидеоусилителе или приемном устройстве,
имеющем видеовход (
станицы 13 и 15).
4
Гнезда DIGITAL OUT (ЦИФРОВОЙ ВЫХОД)
(коаксиальный)
Используйте для вывода цифрового аудиосигнала,
записанного на дисках. Вы можете вывести цифровой
сигнал на аудиовидеоусилитель или приемное устройство
как через коаксиальное, так выходное гнездо (
страница
14).
5
Гнездо CONTROL IN (КОНТРОЛЬНЫЙ ВХОД)
Используйте для подсоединения данного проигрывателя
к другому устройству компании “Pioneer”, на котором
имеется знак
Î. Это позволит Вам управлять данным
устройством, как если бы оно было одним из элементов
системы. Тогда проигрывателем можно управлять,
направив пульт дистанционного управления на
устройство, к которому проигрыватель подсоединен
(
страница 16).
6
Гнездо AC IN для подсоединения сетевого шнура
Используйте для подключения сетевого шнура к стенной
розетке (
страница 13).
7
Гнезда S-VIDEO OUT (S-ВИДЕОВЫХОД)
Если Ваш телевизор или монитор имеет S-видеовход,
обеспечение четкого воспроизведения изображения
возможно путем подсоединения проигрывателя к Вашему
телевизору или монитору через гнездо S-видео (
станицы
15).
В меню Setup вы можете переключить выход
[S1] на
выход
[S2] S-Video (станицы 29).
