Предварительная информация
4
XV-NP1SL/LET0234-010C/Russian
П
ре
дв
ар
ит
ел
ьн
ая
ин
ф
ор
м
ац
ия

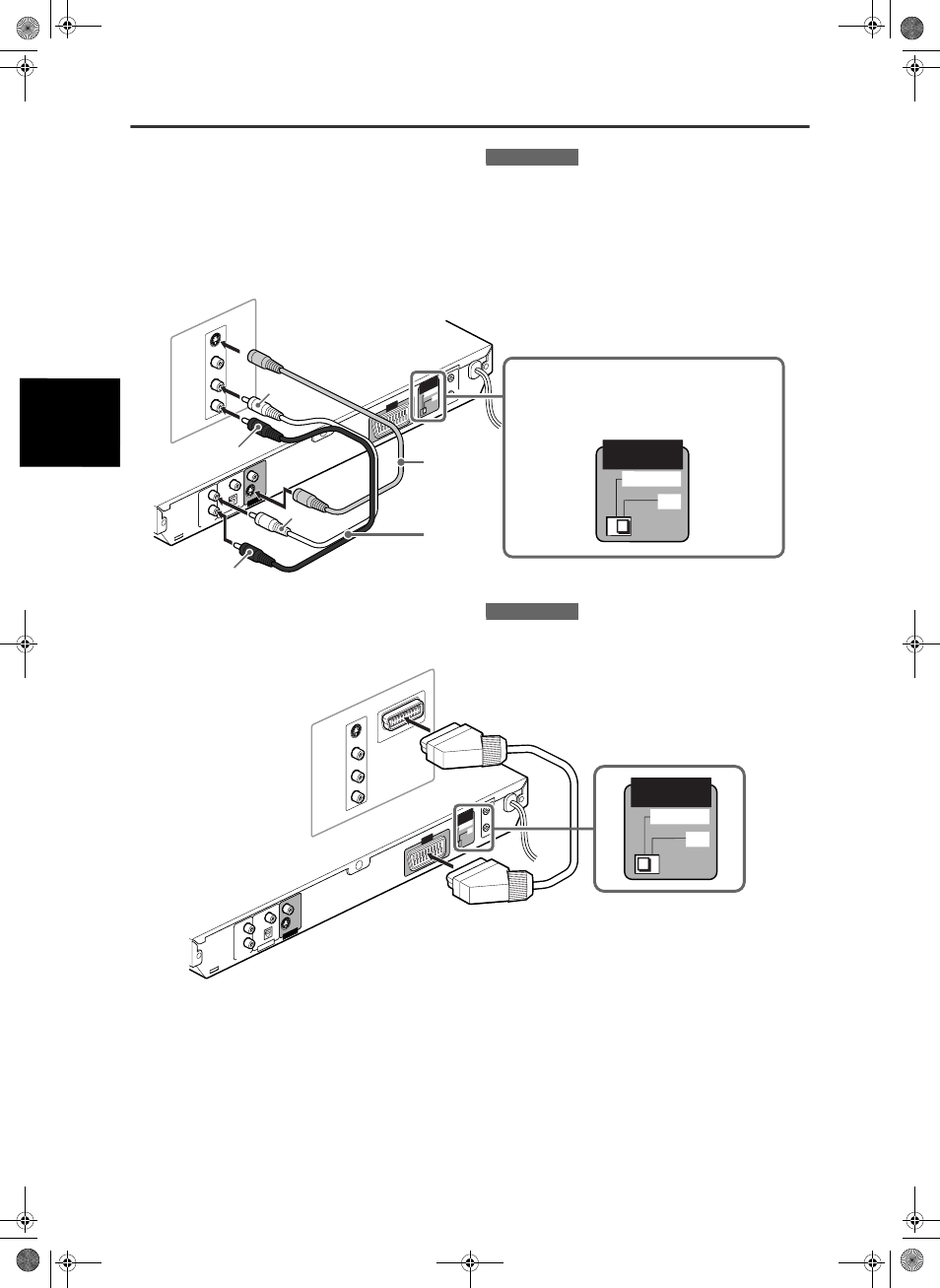

B Подключение к телевизору с гнездом S-Video
Если Ваш телевизор оборудован входом S-VIDEO, Вы
можете достичь наилучшего качества изображения,
подключив к нему проигрыватель через гнездо входа
S-VIDEO при помощи кабеля S-VIDEO, вместо того, чтобы
подключать видео выход проигрывателя к видео входу
телевизора.
ПРИМЕЧАНИЕ
• Не соединяйте различные устройства сразу несколькими
способами.
• Когда переключатель VIDEO SIGNAL SELECTOR установлен
в положение “Y/C”, не используйте разъем композитного
видео выхода. (В этом случае на разъем композитного видео
выхода поступает только сигнал яркости, и изображение
будет лишено цветов.)
• Установите [VIDEO SIGNAL] на [COMPOSITE&Y/C] в
дисплее настроек [PICTURE] (см. стр. 28).
C Подключение к телевизору с разъемом SCART
Вы можете приступить к эксплуатации устройства, просто
подключив его к телевизору при помощи 21-контактного
кабеля SCART.
ПРИМЕЧАНИЕ
Не соединяйте различные устройства сразу несколькими
способами.
Настройка переключателя VIDEO SIGNAL SELECTOR
При подключении проигрывателя к телевизору при помощи
разъема SCART установите переключатель VIDEO SIGNAL
SELECTOR в соответствии с типом Вашего телевизора.
• Если Ваш телевизор совместим только с обычным видео
сигналом, установите переключатель в положение
“RGB/COMP.”.
• Если Ваш телевизор совместим с сигналом Y/C,
установите этот переключатель в положение “Y/C”.
Качество изображения при этом улучшится.
• Если Ваш телевизор совместим с сигналом RGB,
установите переключатель в положение “RGB/COMP.”.
Качество изображения при этом улучшится.
• Установите [VIDEO SIGNAL] на [COMPOSITE&Y/C] в
дисплее настроек [PICTURE] (см. стр. 28).
RIG
HT
LEF
T
AUDIO
VIDEO
S-VIDEO
IN
VID
EO O
UT
AV CO
MPU
LINK
VID
EO SIG
NAL
SELEC
TOR
AV O
UT
AUD
IO O
UT
DIG
ITAL
OU
T
LEFT
COAXIAL
OPTICAL
PCM
/ ST
REA
M
RIGHT
VIDEO
S-VIDEO
RGB
/COM
P
Y/C
VIDEO SIGNAL
SELECTOR
RGB/COMP.
Y/C
Установите переключатель VIDEO SIGNAL
SELECTOR в положение “Y/C” .
S-Video
(не входит в
комплект)
Аудио кабель
(не входит в
комплект)
Белый
Красный
Белый
Красный
Проигрыватель
ТВ
VID
EO O
UT
AV C
OMP
U LIN
K
VID
EO S
IGN
AL
SELEC
TOR
AV O
UT
AUD
IO O
UT
DIG
ITAL
OU
T
LEFT
COAXIAL
OPTICAL
PCM
/ ST
REA
M
RIGHT
VIDEO
S-VIDEO
RGB
/COM
P
Y/C
RIG
HT
LEF
T
AUDIO
VIDEO
S-VIDEO
IN
IN
VIDEO SIGNAL
SELECTOR
RGB/COMP.
Y/C
Кабель SCART (не входит в комплект)
S
Усилитель или ресивер
