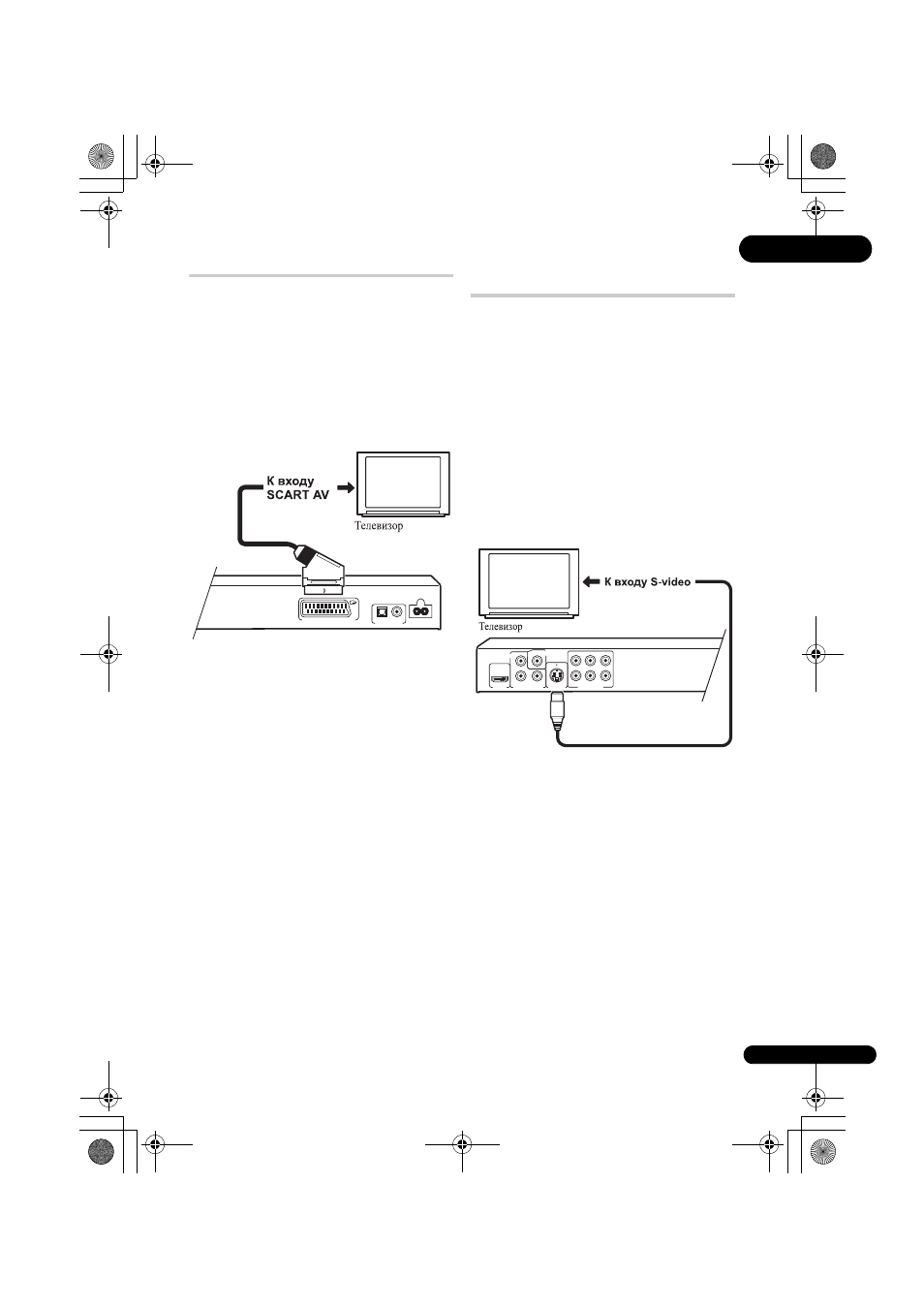

Подключение с помощью
кабеля SCART AV
Разъем AV типа SCART предназначен для
подключения к телевизору или ресиверу AV.
Можно производить переключение выходного
видеосигнала между video, S-Video и RGB. Для
получения сведений об установке см. А/V вых.
SCART на стр. 40.
Разъем SCART AV содержит аналоговые
аудиовыходы, поэтому не требуется
подключать разъемы AUDIO OUT (5.1ch)
FRONT L/R.
•
Используйте кабель SCART (не
входит в комплект поставки) для
подключения выхода
AV CONNECTOR (RGB) TV/AV Receiver
к
входу SCART AV телевизора (или
ресивера AV).
Подключение с
использованием выхода
S-video
Если телевизор (или другое оборудование)
оборудован входом S-video (S1), то для
получения лучшего качества изображения
вместо стандартного (композитного) выхода
можно использовать выход S-video этого
проигрывателя.
•
Используйте кабель S-video (не
входит в комплект поставки) для
подключения выхода S-VIDEO OUT к
входу S-video телевизора (или
монитора или ресивера AV).
Перед подключением совместите маленький
треугольник над разъемом с такой же
пометкой на штекере.
AV CONNECTOR (RGB) TV/AV Receiver
