САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ – 109
Устройство передней фары
(включая дальний/ ближний свет,
габаритные огни и указатели
поворотов)
Для замены одной из вышеуказанных
ламп требуется разобрать переднюю
фару.
1. Откройте крышку капота.
2. Отверните три винта передней фары,
как показано на рисунке.
3. Аккуратно вытащите фару и отсоеди-
ните провод.
Дальний свет / Ближний свет
1. Как показано на рисунке, нажмите и
удерживайте замок защитного колпака,
а затем снимите защитный колпак лам-
пы ближнего света.

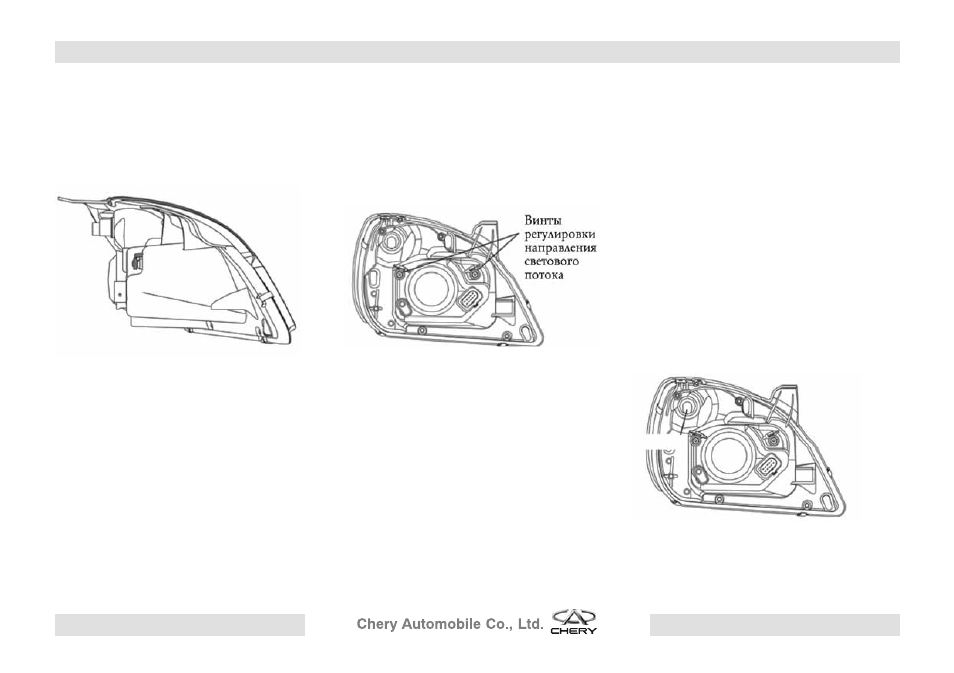

Винты регулировки направления свето-
вого потока
2. Вытащите винт и затем вытащите па-
трон, замените лампу на новую, ввер-
ните ее в патрон, установите защитный
колпак обратно на место.
3. Как показано на следующем рисунке,
поверните защитный колпак лампы в на-
правлении, указанном на самом защит-
ном колпаке (против часовой стрелки).
4. Как показано на следующем рисунке,
снимите пружину и вытащите патрон
лампы.
5. Отсоедините провод, извлеките пе-
регоревшую лампу и вставьте новую,
подсоедините провод.
6. Вставьте пружину, чтобы зафиксиро-
вать положение лампы, и установите за-
щитный колпак лампы дальнего света.
7. Включите фару для проверки и регу-
лировки.
Внимание:
Галогенная лампа должна находиться
в патроне в зафиксированном положе-
нии.
Лампа переднего указателя
поворотов
Лампа
