6
6140.00.0.000 РЭ
5.2 ПОДКЛЮЧЕНИЕ
Схема электрических соединений выполнена для однофазной сети
напряжением 220-230 В.
Подключение должно быть выполнено согласно схемы (рис. 1 и 2).

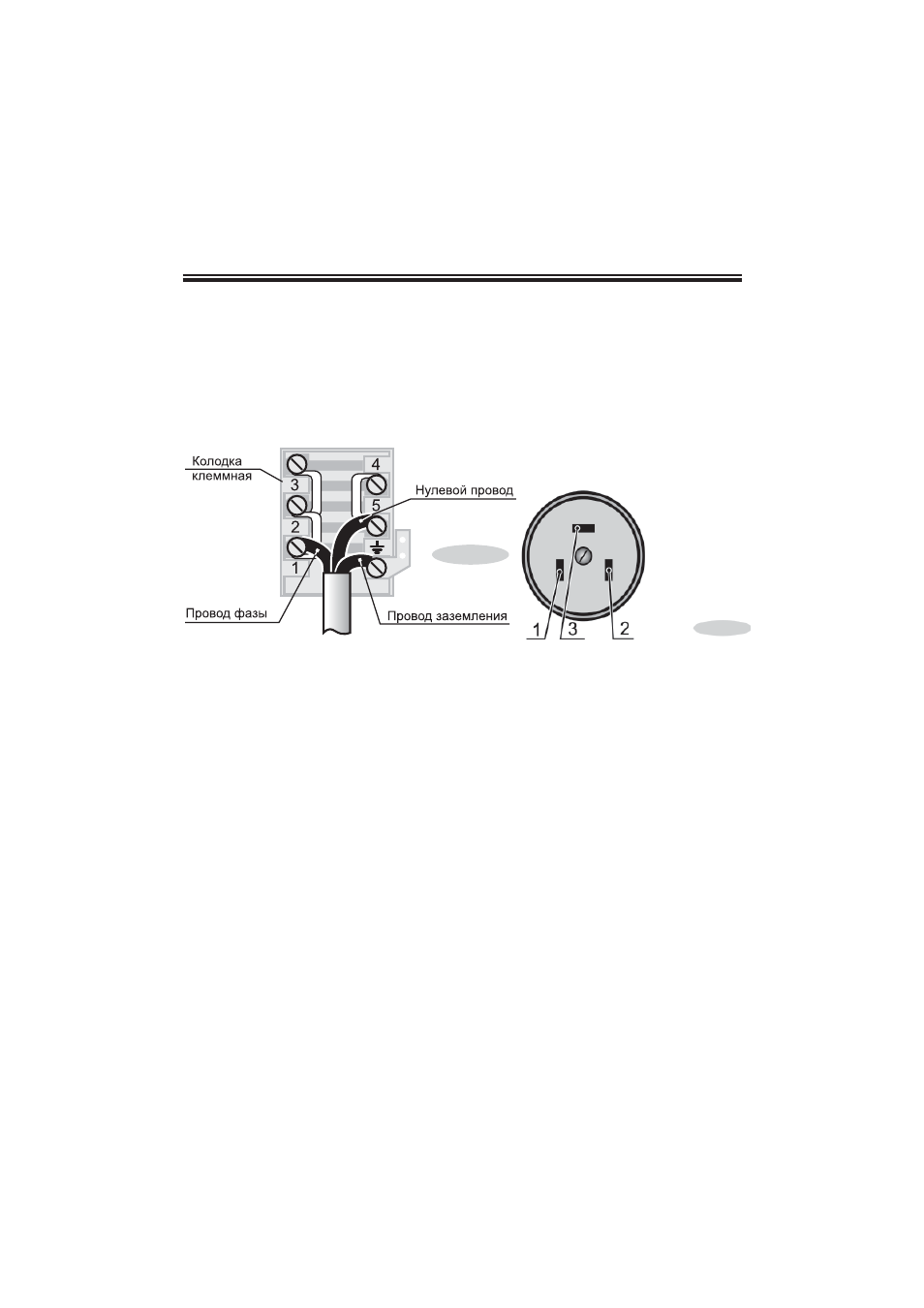

Схема подключения Подключение розетки
шнура питания к плите (вид спереди)
Рис. 2
клемма 1 провода фазы,
клемма 2 нулевого провода,
клемма 3 заземления.
Перед подключением обязательно проверить:
– Соответствие электрических параметров Вашей плиты и электри-
ческой сети.
– Наличие системы заземления и соответствие ее установленным
нормам.
– Могут ли предохранители, автоматические выключатели и провода
выдержать дополнительную нагрузку от плиты.
– Установку ручек управления плиты в нулевом положении.
– Расположение шнура питания после установки плиты на место.
Шнур питания не должен проходить в местах, где температура может
достигать 70 0 С (верхняя зона задней стенки).
– Не допускается использование переходников, двойных и более
розеток и удлинителей.
ВНИМАНИЕ: ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ НЕОБХОДИМО В
ТЕЧЕНИЕ ПОЛУЧАСА ПРОГРЕТЬ КОНФОРКИ СТОЛА БЕЗ УСТАНОВКИ
ПОСУДЫ НА ПЕРВОМ ДЕЛЕНИИ (МИНИМАЛЬНАЯ МОЩНОСТЬ)
И ТРУБЧАТЫЕ ЭЛЕКТРОНАГРЕВАТЕЛИ (ТЭНЫ) ДУХОВКИ ПРИ
ТЕМПЕРАТУРЕ 250 0 С!
Для транспортировки ТЭНы духовки закреплены проволокой, которую
после установки плиты нужно снять.
Рис. 1
