5.2 ПОДКЛЮЧЕНИЕ
Плита имеет шнур питания с вилкой и комплектуется присоединительной
розеткой. Схема электрических соединений выполнена для однофазной
сети напряжением 220-230 В.
Подключение должно быть выполнено согласно схемы (рис. 3 и 4).

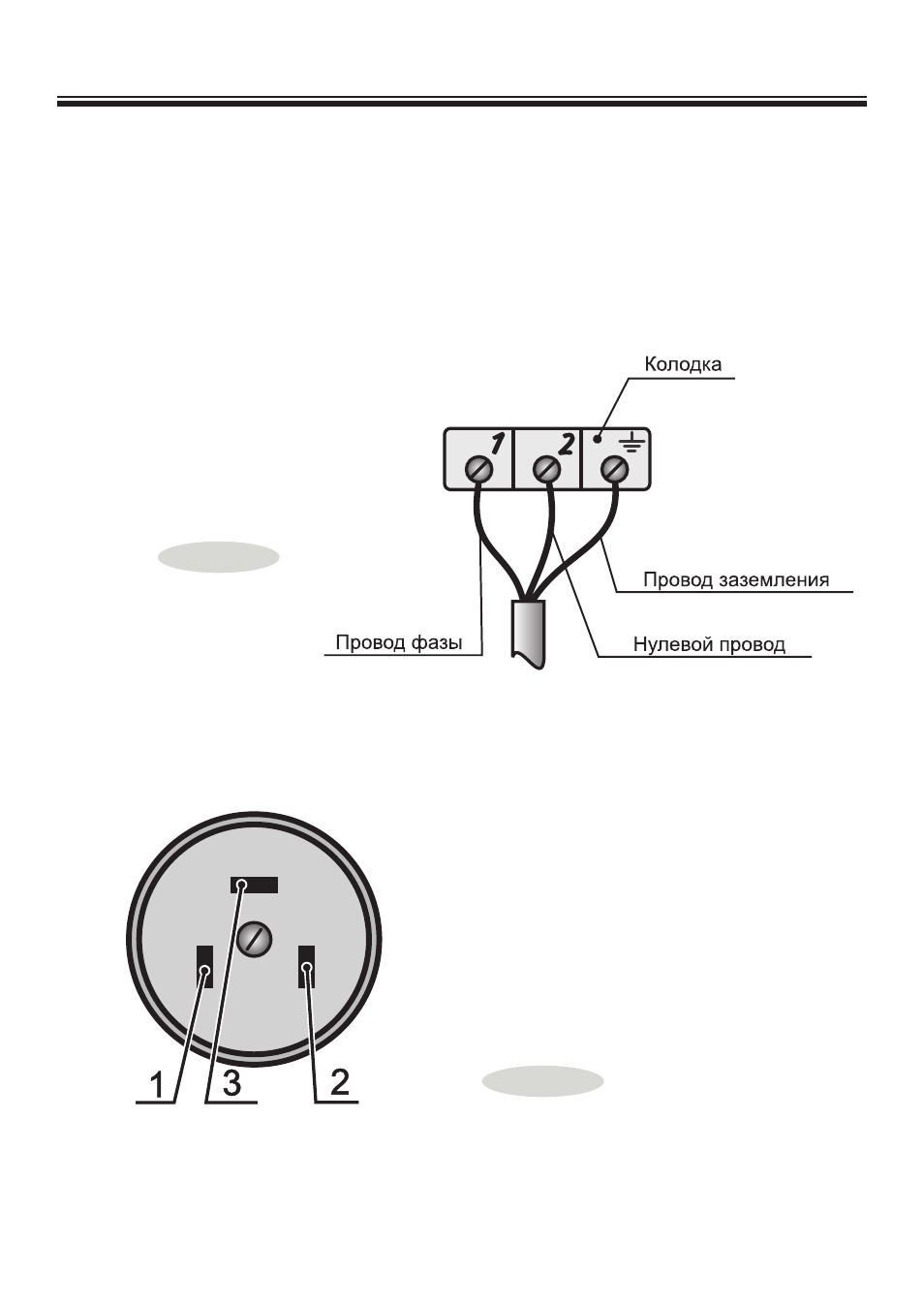

Схема подключения
шнура питания к плите
Рис. 3
Подключение розетки (вид спереди)
клемма 1 провода фазы,
клемма 2 нулевого провода,
клемма 3 заземления.
Рис. 4
8
1140.00.0.000 РЭ
