8.3 ЗАМЕНА ЛАМПЫ
Отключите плиту от сети.
Открутите стеклянный плафон
(рис. 22)
Выверните сгоревшую лампу и
замените ее новой со следующими
характеристиками:
Напряжение
–
220-230 В,
Мощность
–
15 Вт.
Лампа должна быть с малым
цоколем (Е14) и малой колбой.
Соберите все в обратной
последовательности и подключите
плиту к сети.
33

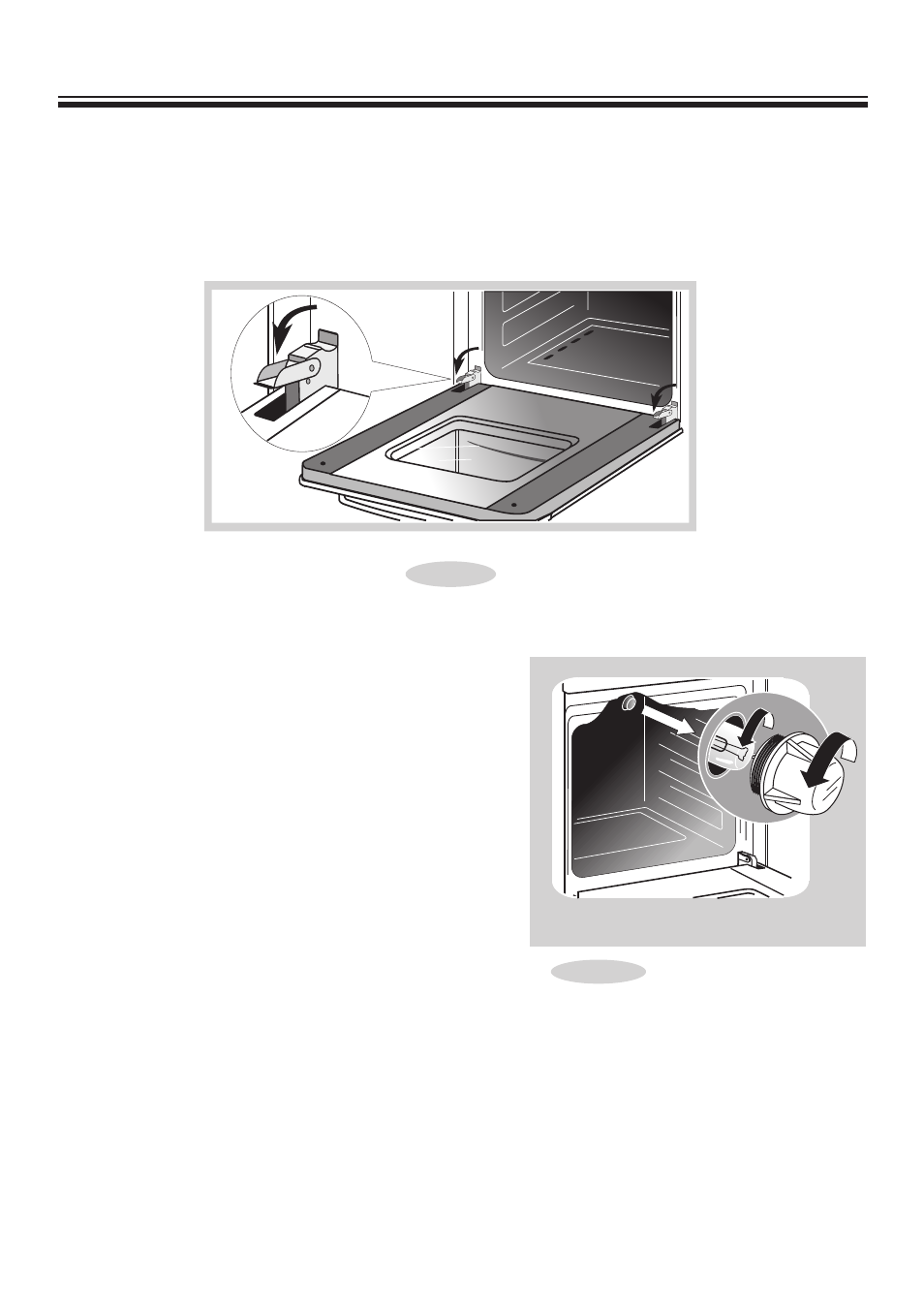

Рис. 22
Рис. 21
- откройте дверцу,
- поднимите и поверните до упора рычаги, расположенные на двух
шарнирах (рис. 21),
- закройте дверцу до упора в рычаги и, приподняв вверх, снимите.
Установку дверцы производите в обратной последовательности.
1140.00.0.000 РЭ
9 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Перевозить плиты необходимо в заводской упаковке в вертикальном
положении, не более чем в три яруса по высоте.
Транспорт и хранилища должны обеспечивать защиту плит от атмосферных
осадков и механических повреждений.
Плита должна храниться в упакованном виде в отапливаемых помещениях
при температуре воздуха от плюс 5
0
С до плюс 40
0
С.
