3. Установка
PNEG-1732 Линейный и поперечный промежуточный разгрузочный затвор с утапливаемым креплением 9
Вырезка отверстия в днище желоба для установки затвора
1. Начните с определения центра предполагаемого места установки точки разгрузки. Размер “A”
на на рис. 3B .
2. Если невозможно выровнять отверстия, необходимо просверлить новые на боковой стороне
фланцев днища желоба.
3. Размер “B” будет составлять 95 дюймов для линейного и 45,813 дюймов для поперечного
затвора.
4. Отцентруйте размер “B” по точке, определенной с помощью размера “A”, и максимально ровно
разрежьте днище с одной из сторон от центра.
5. Приварите дополнительные уголковые фланцы, поставляемые с затвором, к каждому разрезу
днища, как показано на рис. 3B , так чтобы затвор с обеих сторон можно было закрепить
болтами. Используйте прерывистую роликовую сварку длиной 2 дюйма с расстоянием
1-1/2 дюйма.
6. Удалите заусенцы с внутренней стороны шва в днище желоба.
7. Нанесите краску на внешние сварные швы желоба.

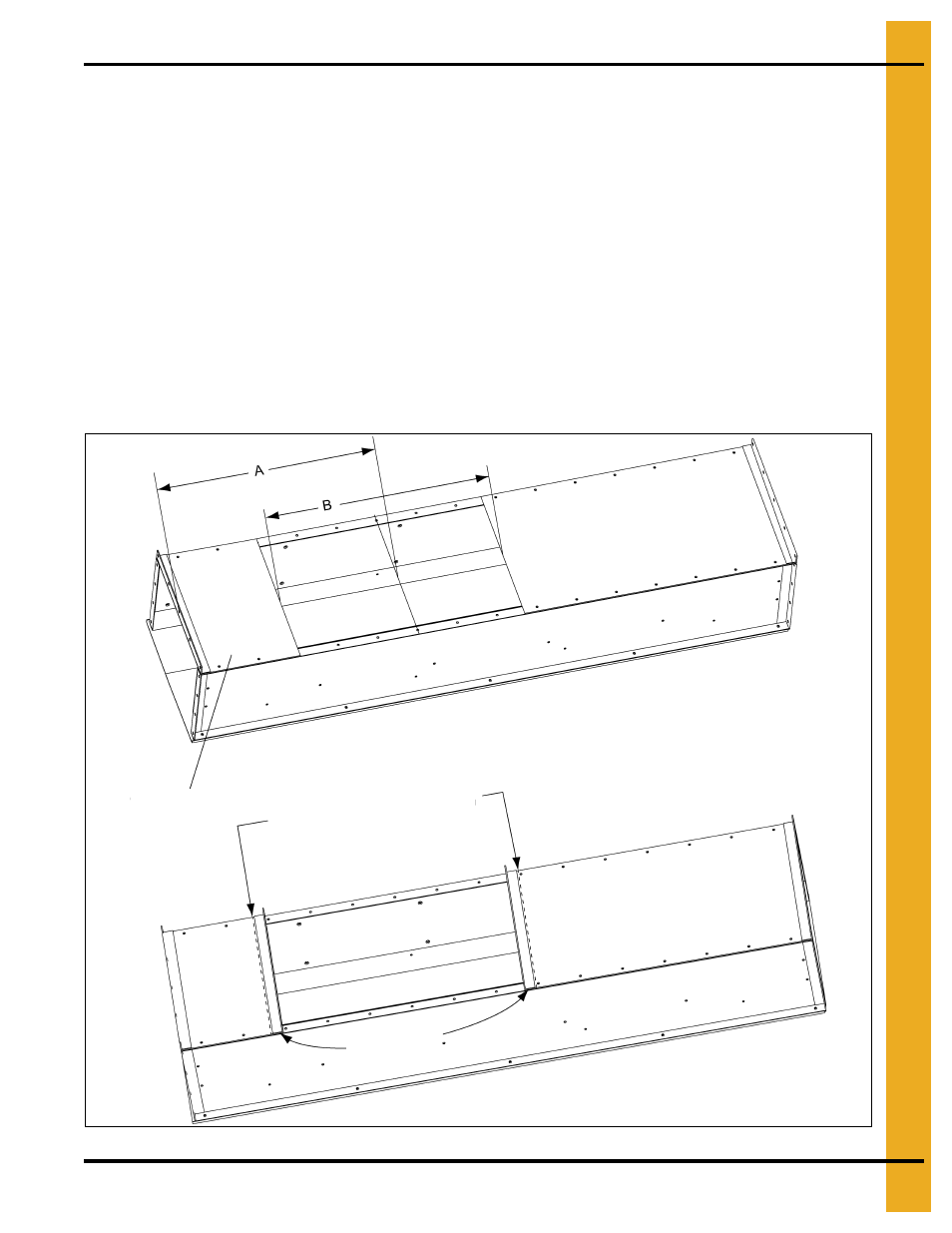

Рисунок 3B
Днище
транспортера
Для этих двух (2) швов
используйте прерывистую
роликовую сварку длиной
2 дюйма с зазорами
1-1/2 дюйма
Уголковые
фланцы
